在半導體器件研發與制造領域，失效分析已成為不可或缺的環節，F(xiàn)IB（聚焦離子束）截面分析，作為失效分析的利器，在微觀世界里大顯身手。它運用離子束精準切割樣品，巧妙結合電子束成像技術，實現對樣品內部結構的高分辨率觀察，尤其擅長處理微小、復雜的器件結構。
截面分析是失效分析中的一種重要方法，而使用雙束聚焦離子束 - 掃描電鏡（FIB-SEM）則是截面分析的主要加工方式之一。FIB 技術將離子束切割與電子束成像相結合，能夠?qū)崿F(xiàn)精準定位，并以高度可控的方式對樣品的不同區域進行截面切割。
使用FIB做截面分析基本有以下步驟：
1.準備樣品
樣品制備是截面分析的基礎環節，其目的是為后續的分析提供合適且高質量的樣品。樣品制備一般包括裁切樣品尺寸、使樣品表面平整無起伏、導電處理（如噴金、噴碳等）、裝載固定在樣品臺等。
聚焦離子束技術（FIB）注意事項：
（1）樣品大小5×5×1cm，當樣品過大需切割取樣；
（2）樣品需導電，不導電樣品必須能噴金增加導電性；
（3）切割深度必須小于10微米。
2.位置確認

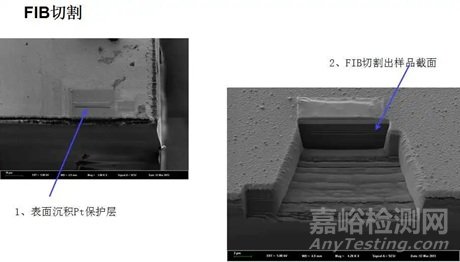

將預處理后的樣品置于 FIB 設備中，利用電子束掃描觀察樣品表面形貌，確定截面切割位置。在目標區域表面沉積保護層，以減少切割過程中對樣品表面的離子損傷。
3.離子切割
使用聚焦離子束對樣品表面進行切割，先挖開樣品表面以暴露出截面區域，然后對截面部分進行精修。精修的目的是使截面平滑，使形貌細節更加清晰明顯，以便后續的觀察和分析。在離子切割過程中，需要精確控制離子束的參數，如離子束電流、加速電壓等，以實現對截面的精確加工。
4.截面分析
對材料截面進行多種表征分析，以獲取豐富的信息：
（1）表征截面結構形貌 ：通過電子束成像技術，對截面的微觀結構進行觀察和分析，了解樣品內部的組織結構、缺陷分布等情況。（2）測量各層尺寸厚度 ：利用 FIB 設備的高精度測量功能，對截面中各層的尺寸和厚度進行精確測量，為評估材料的制備工藝和性能提供數據支持。
（3）能譜測試成分信息 ：結合能譜分析技術（EDS），對截面進行成分分析，確定不同區域的元素組成和含量，從而了解材料的成分分布情況，為研究材料的性能和失效機理提供重要的依據。
