除顫防護作為很多醫療設備的基本安全和基本性能的要求在很多標準中都要求做測試，包括共模，差模和能量減少試驗。這個要求本身相信大家很多人都不陌生，畢竟在老版的GB 9706系列標準和一些行標中早有類似的要求，并且在標準中也給出了電路圖供大家測試連接參考，大家也一直在這么做著，這么多年看似都沒什么問題。但是最近行業內一位老前輩突然來問了個問題：標準中的除顫電路貌似有點問題，特別是心電標準中的信號源連接。細致的他還特意模擬了一下電路。

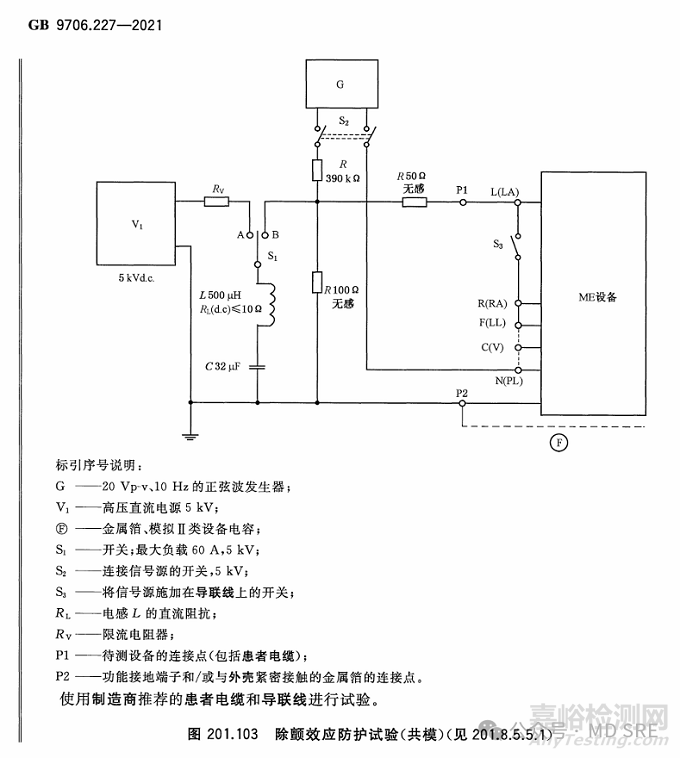

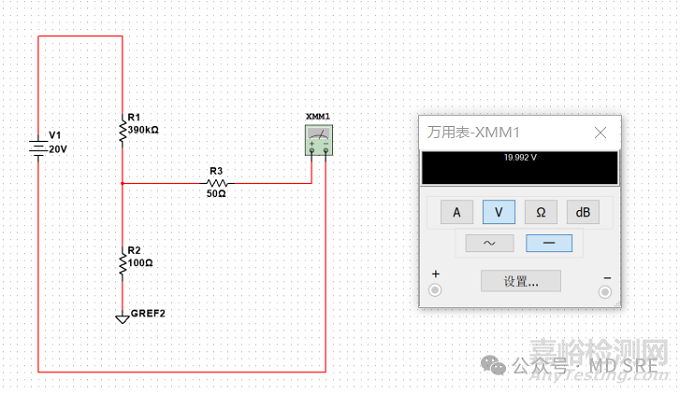

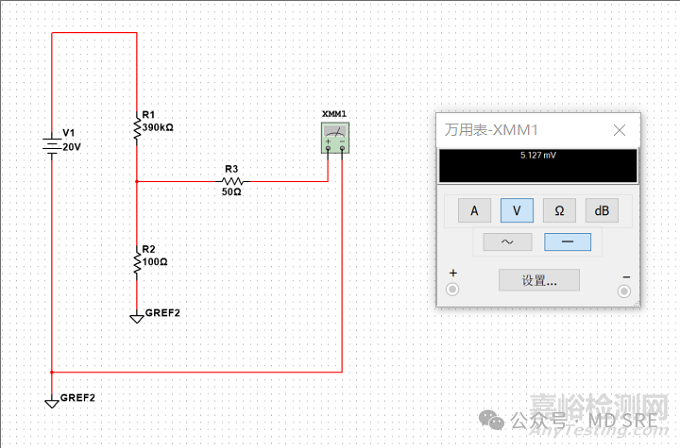

如果按照標準中的信號源連接應該是圖1，但是輸出就要近20V， 心電監護估計早飽和了， 也不可能像標準要求的5mv, 如果是按照標準要求的5mv信號源，更應該是下圖的連接方式。

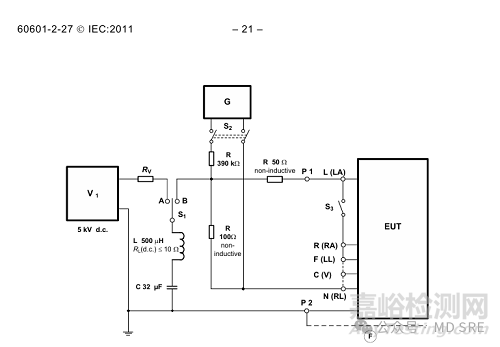

顯然GB 9706.227-2021的電路是有問題的，那么我們來看GB 9706.227-2021對應的IEC 60601-2-27:2011，這個電路是這樣的（當然這個電路其實也有問題）。

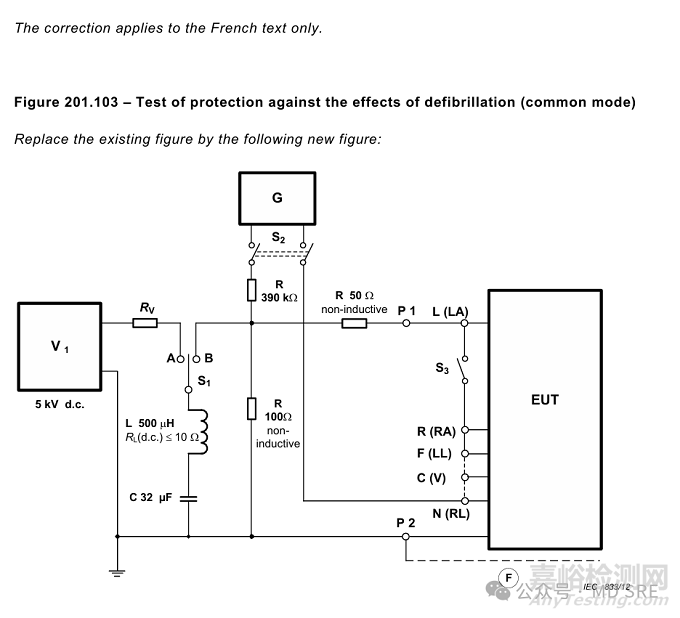

但是為什么GB 9706.227-2021會和IEC 60601-2-27:2011不一樣呢， 問題可能出在IEC 60601-2-27:2011+C1:2011上，這個修訂版本在法語版本上要求替換共模的測試電路如下：

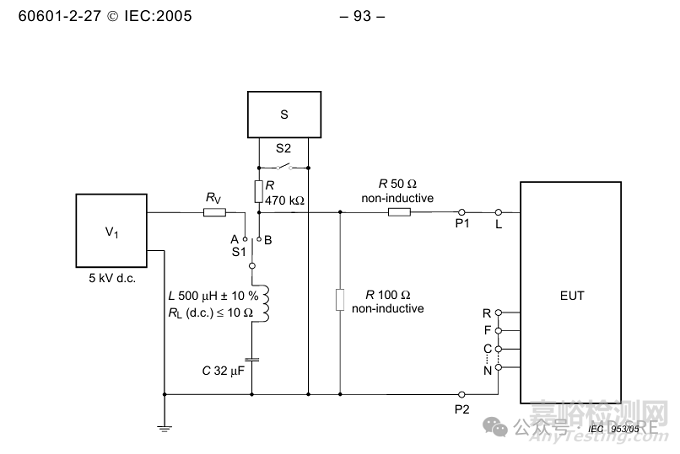

這就導致了英文版本和法語版本的共模除顫測試電路不同了，國內轉換時可能就依據了最新修訂的版本來轉換了。其實這兩個電路都有點問題。再往前看 IEC 60601-2-27:2005版本中的電路是這樣的：

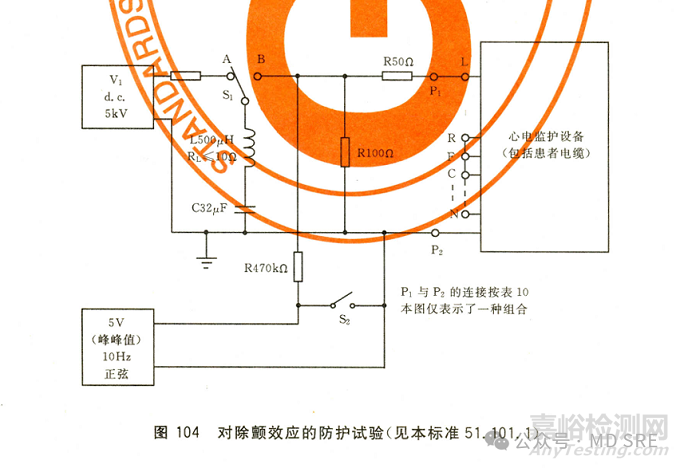

這個跟2011版本的差異還是很多的，但是這個跟國內之前的GB 9706.25-2005 是一致的。

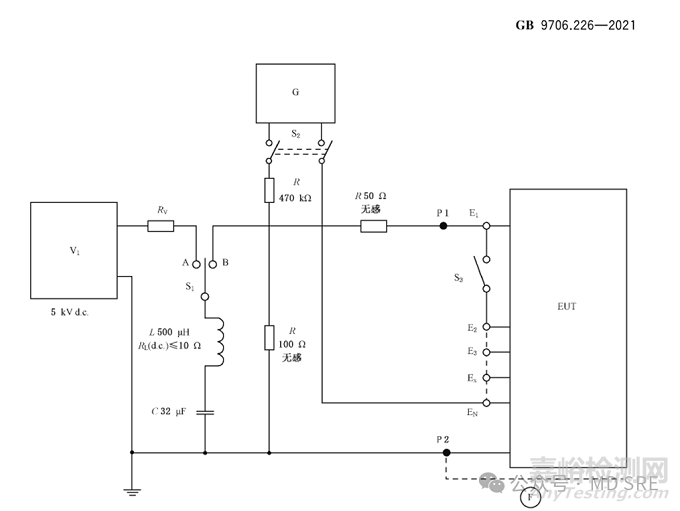

我們再來看類似于心電的腦電標準：因為GB 9706.26-2005中沒有共模的測試要求， 我們直接看 GB9706.226-2021

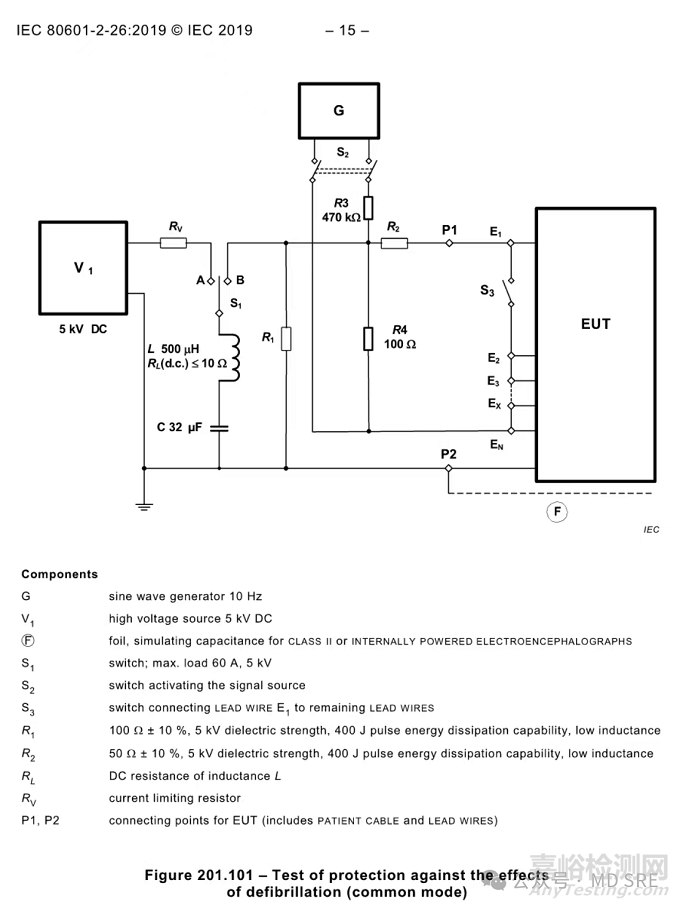

這個又跟IEC 60601-2-27 的修訂版本類似了，但是顯然也是有點問題的，特別是除顫后加載信號源，我們再來看最新版本的腦電標準IEC 80601-2-26:2019，這就比較明確了， 除顫時用R1（100Ω）和R2（50Ω）， 除顫結束后切換到信號源，使用R4(100Ω）和R2(50Ω）。

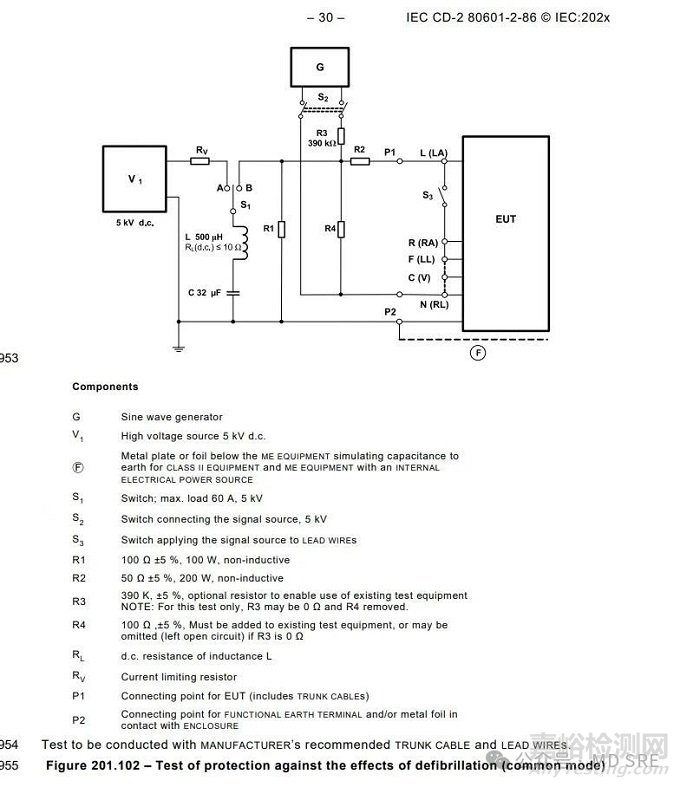

再來看未來要發布的心電標準IEC 80601-2-86, 顯然IEC 也意識到了之前的錯誤， 更新的共模的測試電路，基本跟IEC 80601-2-26:2019保持一致了，但是也有個細節需要注意，那就是R3的阻值是不一樣的：一個470kΩ，一個390kΩ。

所以基本能肯定現在標準中的共模除顫電路顯然是有點問題的，但是為什么大家一直以來都沒人發現的， 我猜測是因為除顫測試雖然有電路圖在標準中，但是絕大數人都不可能自己去搭電路來實際測試，行業內最常用的就是德國Zeus和美國Compliance West的MegaPulse，至于這類設備內部的電路就很少去研究了，再加之測試共模的時候，在除顫前大家都會去調整信號幅度來滿足標準的要求，然后再進行除顫，再切回信號源，對比除顫前后的幅度變化，所以只要能完成這個試驗，至于內部電路的具體細節就很少關注了。

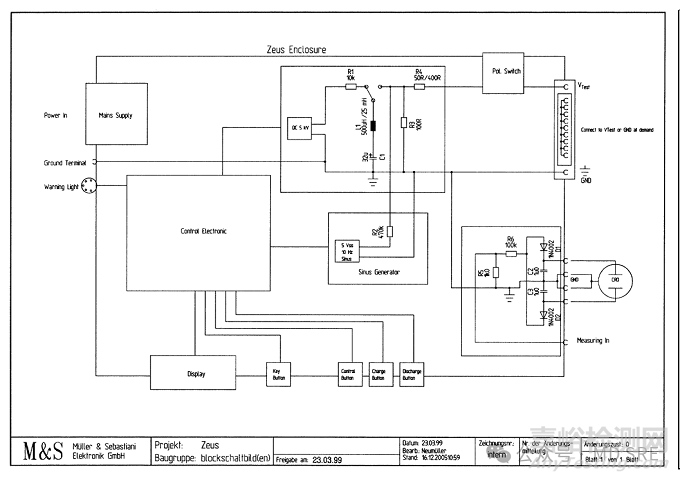

既然發現了這個問題，我們今天就來研究一下這兩個設備的內部電路細節。先看 Zeus給出的內部電路圖：顯然100Ω電阻是公用的，R4 是50Ω和400Ω切換，并且信號源只使用了470kΩ的電阻。 另外由于輸出電路的連接頭設計，在除顫前后是需要去切換連接，才能加載信號源的。所以現在和未來測試腦電問題不大，測試心電的話，電阻值上有一點點瑕疵（雖然個人認為其實也沒多大影響，只要信號幅度能夠調整）。

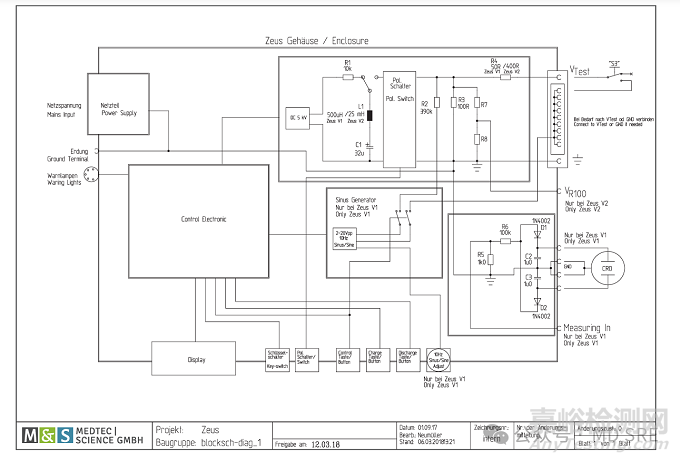

最新的Zeus V1和V2的電路圖， 電阻改成了390kΩ， 增加了R7 和R8， 雖然沒有標記阻值，預測也是為了同時滿足腦電和心電的要求。

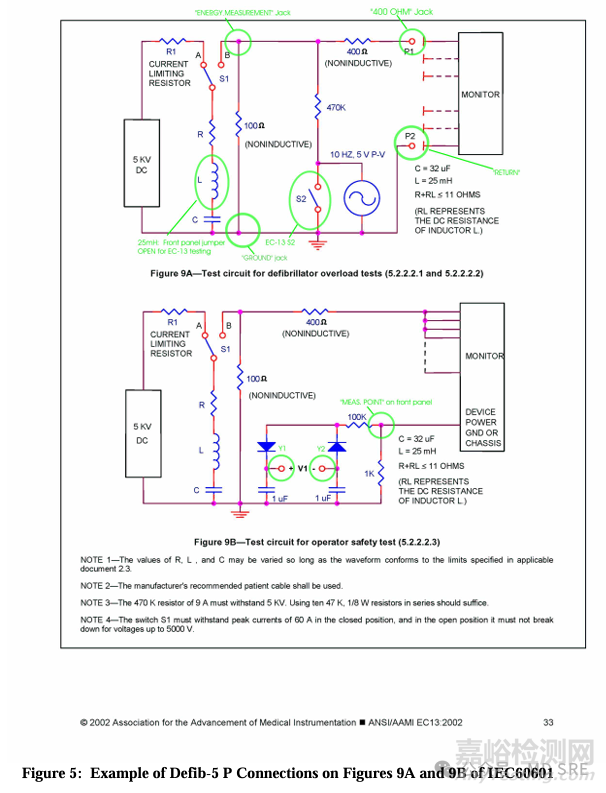

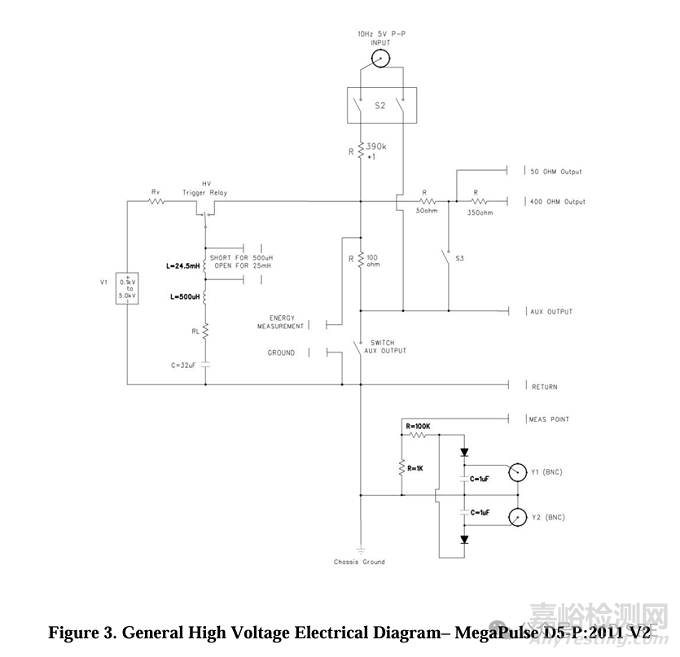

再來看Compliance West的MegaPulse， 型號有很多，其中D5-P 2011V2 版本顯然是滿足最新和未來的心電標準要求，也是準確的連接方式（即使沒有單獨的R4) ,但是不太滿足腦電。

再看D5-P 的電路，滿足腦電和早先年版本的心電，但是不滿足心電。

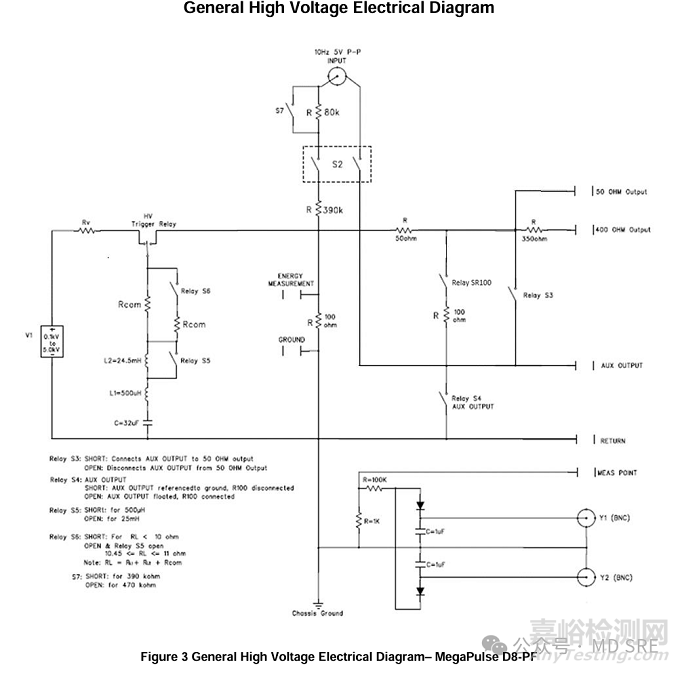

最后來看最新信號的D8-PF，顯然就考慮到了最新的腦電和心電標準：

所以大家如果想嚴格的去看除顫共模測試的話，可能需要看一下你的除顫測試設備的型號和手冊，內部電路是否真的滿足正確的標準要求，雖然嚴格來說，標準的變化，對于測試的效果來說影響不大，但是就怕遇到較真的老師。
