中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、術(shù)語和定義

黏結(jié)強(qiáng)度，是指黏結(jié)材料在單位面積上能夠承受的最大拉力，是衡量黏結(jié)材料性能的重要指標(biāo)。黏結(jié)強(qiáng)度的高低取決于多種因素，包括黏結(jié)材料的性質(zhì)、接觸面積、膠黏劑的涂布量以及施工條件等。

二、相關(guān)標(biāo)準(zhǔn)

JC/T 2079-2011(2017)《建筑用彈性質(zhì)感涂層材料》中6.9 粘結(jié)強(qiáng)度；

JG/T 24-2018《合成樹脂乳液砂壁狀建筑涂料》中7.17 粘結(jié)強(qiáng)度；

JG/T 157-2009《建筑外墻用膩?zhàn)印分?.13 粘結(jié)強(qiáng)度；

GB/T 9779-2015《復(fù)層建筑涂料》中6.18 粘結(jié)強(qiáng)度；

GB/T 16777-2008《建筑防水涂料試驗(yàn)方法》中7 粘結(jié)強(qiáng)度；

GB 14907-2018《鋼結(jié)構(gòu)防火涂料》中6.4.4 粘結(jié)強(qiáng)度；

GB∕T 22374-2018《地坪涂裝材料》中6.3.9 拉伸粘結(jié)強(qiáng)度。

注：根據(jù)《涂料工業(yè)》期刊編輯部的編輯規(guī)范，本文正文使用“黏結(jié)”而非“粘結(jié)”（參見《涂料行業(yè)常見專業(yè)術(shù)語中“粘”和“黏”的使用》. 涂料工業(yè), 2023, 53(12): 44）。然而本節(jié)引用時(shí)，需與標(biāo)準(zhǔn)原文保持一致，故本節(jié)均使用了原文的“粘結(jié)”而非“黏結(jié)”。

三、黏結(jié)強(qiáng)度的測(cè)試

黏結(jié)強(qiáng)度的測(cè)試，即在試柱上施加一定的力，檢驗(yàn)出單位面積上能夠承受的最大拉力。

1. 測(cè)試對(duì)象

黏結(jié)強(qiáng)度主要測(cè)試對(duì)象為建筑涂料、地坪、防火等通常在1 mm以上較厚的涂層以及膩?zhàn)拥容^軟的涂層。

2. 底材

測(cè)試黏結(jié)強(qiáng)度的地材，除防火涂料為鋼板外，其余均為以混凝土為基礎(chǔ)的砂漿塊。因此涂料（如地坪、真石漆、質(zhì)感涂料等）在進(jìn)行黏結(jié)強(qiáng)度測(cè)試時(shí)，會(huì)經(jīng)常發(fā)生砂漿塊直接拉斷掉的情況，從而造成數(shù)據(jù)失真。

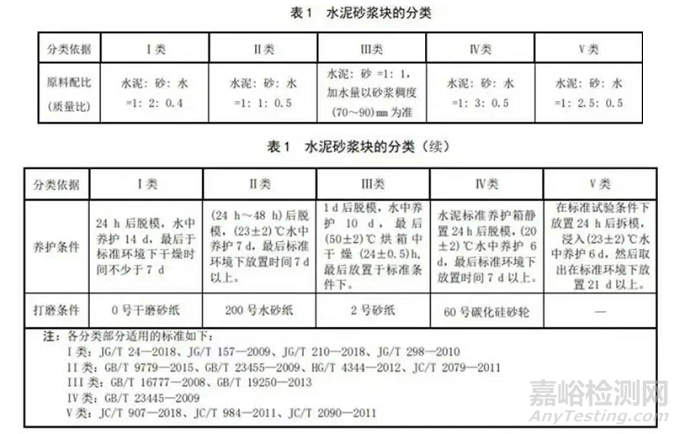

不同比例的砂漿塊也會(huì)對(duì)結(jié)果造成影響。

3. 結(jié)果表示

黏結(jié)強(qiáng)度只需報(bào)出結(jié)果即可。

四、影響?zhàn)そY(jié)強(qiáng)度的因素

1. 表面粗糙度

當(dāng)膠黏劑良好地浸潤涂層表面時(shí)（接觸角θ≤90°），表面的粗糙化有利于提高膠黏劑液體對(duì)表面的浸潤程度，增加膠黏劑與涂層的接觸點(diǎn)密度，從而有利于提高黏結(jié)強(qiáng)度。反之，當(dāng)膠黏劑對(duì)被黏材料浸潤不良時(shí)（θ>90°），表面的粗糙化就不利于黏結(jié)強(qiáng)度的提高。

2. 表面處理

黏結(jié)前的表面處理是黏結(jié)成功的關(guān)鍵，其目的是能獲得牢固耐久的接頭。由于涂層與底材之間存在氧化層（如銹蝕）、鍍鉻層、磷化層、脫模劑等形成的“弱邊界層”，被黏物的表面處理將影響?zhàn)そY(jié)強(qiáng)度。

3. 涂層厚度

較厚的涂層易產(chǎn)生氣泡、缺陷和早期斷裂，因此應(yīng)使涂層盡可能薄一些，以獲得較高的黏結(jié)強(qiáng)度。另外，厚涂層在受熱后的熱膨脹在界面區(qū)所造成的熱應(yīng)力也較大，更容易引起接頭破壞。

此外，不同類型的底材、膠黏劑，以及拉伸速度，都會(huì)對(duì)結(jié)果產(chǎn)生影響。
