本文主要分享繼電器機械壽命和電氣壽命的區別以及選型指南。
Part 1
一、技術需求最近在選擇一款開關電路，要求開關次數5千萬次，電壓60V，電流120mA。
像這種開關電路，首先想到的是繼電器，于是找了一款繼電器，其中有關開關次數的指標如下：

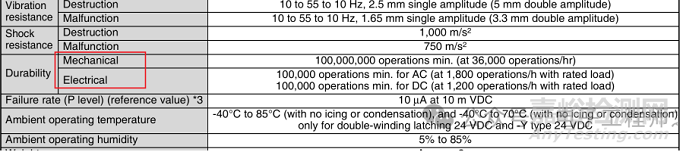

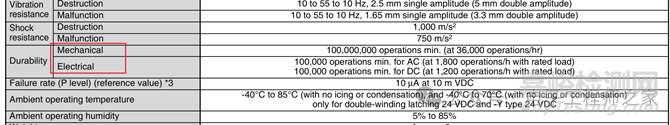

上面如表中，有關繼電器的開關壽命有兩個指標，一個是機械壽命，一個是電氣壽命。
其中機械壽命1億次，按照這個次數來選，可定可以滿足我的需求。但是電氣壽命只有10萬次，差了1000倍，這個次數明顯又不符合我的需求，那我到底能不能選它呢？
Part 2
二、機械壽命和電氣壽命的定義
1. 什么是機械壽命？
定義：機械壽命指繼電器在不施加任何電氣負載的情況下，純機械部件的耐久性。
它包括繼電器內部的彈簧、觸點臂、開關機構等物理部件的磨損、疲勞或卡滯失效，不考慮電氣因素（如電流通過時產生的火花或熱應力）。
測試條件：無任何負載，每小時開關36000次。這是基于純機械動作的測試條件，假設繼電器的線圈被驅動，但沒有電流通過觸點。
優點：值很高（1億次），適合頻繁操作的輕載應用。
缺點：它忽略了真實電路中的負載影響，實際應用中如果忽略電氣壽命，可能導致早期失效。
機械壽命是一個理想值，主要用于評估繼電器物理結構的可靠性。
在高頻率開關場景下（如每秒幾十次操作），如果負載很小或無負載（例如信號切換），機械壽命可以保證繼電器長期不損壞。
為什么次數會達到驚人的1億次這么高？
因為沒有負載，觸點之間的摩擦和應力小，材料磨損慢。圖表中的“Min.”表示最低保證值，實際產品可能更高。
2. 什么是電氣壽命？
定義：電氣壽命指繼電器在帶額定負載（如額定電流或電壓）下開關時的耐久性。
它包括電氣性能損耗，例如觸點的電?。ㄩ_關瞬間產生的火花）、材料腐蝕、氧化或熱應力導致的失效。電氣壽命與負載類型（交流或直流）強相關。
測試條件：交流（AC）情況下每小時1,800次帶額定負載（如0.5A/125VAC），直流（DC）情況下每小時1,200次帶額定負載（如2A/30VDC）。
優點：反映實際情況，避免選擇錯誤導致的過早故障。
缺點：值低（10萬次），相比機械壽命大大減少。
圖表區分了交流和直流，因為直流負載更容易產生持續電?。ɑ鸹ㄏ珉y），導致壽命低于交流。
電氣壽命更接近真實應用，因為它模擬繼電器開關實際電路（如電機或LED燈）時的損耗。在負載下，電弧會燒蝕觸點表面，增加電阻或造成粘連。
為什么交流的次數常常高于直流？
因為交流電流有零交叉點（電壓過零時），電弧容易熄滅，減少對觸點的損害。
而直流電弧無零交叉點，容易形成持續火花，造成更多材料損耗。
Part 3
三、機械壽命和電氣壽命的主要不同

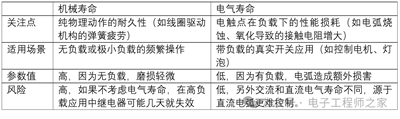

其主要不同如下表：
簡單比喻：
1）機械壽命像測試一個開關按鈕被按下多少次會卡?。]有連接電路）。
2）電氣壽命像測試同一個開關按鈕實際控制電路時的壽命（有電流通過會產生火花）。
Part 4
四、壽命選擇指南
始終要根據應用場景來決定。
如果側重頻繁機械動作，參考機械壽命。
如果關注帶負載通斷，參考電氣壽命。下面是具體決策步驟：
1.參考機械壽命的情況
應用場景：繼電器的動作頻率很高，但負載很小或無負載（例如信號切換、測試設備中的干觸點操作、繼電器在低電流下用于邏輯控制）。
為什么？這些場景的失效風險主要是機械卡滯，電氣損耗小。
參數依據：使用圖表中的機械壽命值（1億次），并確保操作速率不超過每小時36,000次。
示例：一個自動測試系統每小時開關繼電器30,000次來檢測信號完整性。因為沒有負載（或微小電流），機械壽命就夠了。總壽命約
115天（，但如果意外加了負載，需重新評估）。
2. 參考電氣壽命的情況
應用場景：繼電器用于開關實際負載（如電源開關、電機驅動器、LED照明），尤其在高電流或高電壓下。
為什么？負載會導致電弧加速觸點損耗，忽視電氣壽命會導致過載故障、接觸不良甚至安全隱患。
參數依據：選擇交流或直流電氣壽命值（10萬次），并遵守操作速率限制（交流每小時1,800次，直流每小時1,200次）。優先考慮電氣壽命指標。
示例：一個風扇控制器每小時開關繼電器1,000次帶220V AC負載。由于負載高，電氣壽命（交流）才是關鍵指標。總壽命約100小時（4.2天），如果每小時開關次數增加到2,000次，壽命會減半到約50小時。
通用規則：在硬件設計中，建議
1）如果應用涉及負載，優先參考電氣壽命。機械壽命只作為上限參考（它代表最大可能值）。
2）如果場景模糊（如負載變化大），保守選擇電氣壽命指標。
3）設計時使用降額（derating）：例如，實際操作速率設為圖表值的一半，以延長壽命。
Part 5
五、常見硬件問題與解決思路
繼電器的壽命問題常見于錯誤指標選擇。下面基于需求，提供潛在問題及解決思路：
問題：繼電器提前失效（如觸點燒毀或粘連）
原因：選擇了機械壽命用于高負載場景（如用戶每小時操作繼電器5,000次帶負載），忽略電氣壽命的限制（電氣壽命僅允許每小時1,200-1,800次）。
解決思路：
1.重新選型：選擇繼電器時，基于負載類型（AC/DC）和操作速率參考電氣壽命指標。
圖表中電氣壽命的數值較低，確保選擇的產品符合應用需求。
2.優化驅動電路：減少開關應力。
例如，添加緩沖電路（如RC snubber）來吸收電弧能量；或使用零交叉檢測電路（對AC），讓開關在電壓過零時發生，減少電弧損傷。
3.考慮替代方案：可考慮選擇固態繼電器。
如果操作頻率很高（如每分鐘超1,000次），機械或電氣壽命都難以滿足，建議用固態繼電器（SSR）——它無觸點，壽命更長（10億次以上），且無電弧問題。
4.監控和維護：在設計時添加電流檢測，監測觸點電阻；定期維護，防止觸點氧化。
示例：
在一個工廠自動化設備中，繼電器用于每小時開關2,000次帶DC負載，但電氣壽命只允許1,200次。
解決辦法：改用額定電流更高的繼電器或SSR（固態繼電器），并設置最大操作速率1,000次/小時作為安全余量。
其他問題預防：1.如果發現繼電器噪音大或溫度高，檢查負載是否超過額定值（圖表中“rated load”很重要）。2.使用繼電器驅動器IC（如ULN2003）來確保線圈驅動穩定，減少機械沖擊。
總結：
在繼電器硬件設計中，機械壽命和電氣壽命是兩個關鍵指標：
不同：機械壽命（1億次無負載）純物理，電氣壽命（10萬次帶負載）含電氣損耗。
選擇：參考機械壽命僅用于頻繁無負載場景（如測試）；參考電氣壽命用于所有帶負載應用（交流優先AC，直流更嚴格）。
在我們進行選型時，要從以下幾個方面考慮：
1.確定應用負載：是否有電流通過？
2.估計操作速率：每小時開關多少次？
3.選擇指標：負載存在？用電氣壽命；否則用機械壽命。
4.計算壽命：基于圖表參數設置安全余量（推薦降額20-50%）。
5.驗證：通過仿真或樣品測試確認。
而我這次的需求是5千萬次，帶負載，傳統的觸點式繼電器不能滿足要求，所以只能選擇SSR或者功率電子開關了。
