隨著靜電防護意識的提升，為生產過程中能接觸PCBA的員工配備接地的防靜電手環，成為電子電器生產企業防靜電措施中的常見做法。那么，防靜電手環該如何接地呢？接在工作臺的金屬支架上可以嗎？通過一根銅線接到打在水泥地板或水泥墻上的爆炸螺釘上可以嗎？
這的確是個現實的問題，我們先看看相關標準是如何規定的。
一、IEC標準的規定
IEC 61340-5-1:2016《靜電學 第5-1部分：電子器件的靜電防護 通用要求》的表1《接地/連接要求》規定如下：
|
|
|
|
|
|
國家電氣系統標準
|
|
|
|
國家電氣系統標準
|
國家電氣規范限值
如國家電氣規范未明確規定要求，則功能接地與保護接地之間的電阻不得超過25Ω
|
|
|
|
參見表2和表3中各ESD控制項的限值
|
該標準要求，防靜電功能接地的接地電阻限值首先應考慮符合國家電氣規范的限值要求，具體的測試方法也應該依據國家電氣系統標準，若國家電氣規范未明確規定要求，則功能接地與保護接地之間的電阻不得超過25Ω。
因此，除非工廠僅采用等電位連接方法，否則都應滿足國家電氣規范的相關要求。
二、中國國家標準的規定
GB 50611-2010《電子工程防靜電設計規范》是指導電子器件生產企業構建有效靜電防護體系的國家標準，適用于電子工業領域的新建，擴建和改建工程中室內防靜電設計。
該規范共分9章和1個附錄，主要內容包括：總則，術語，防靜電材料及制品的基本要求和設計選擇，防靜電工作區室內裝飾設計，防靜電工作區電氣設計，防靜電工作區接地系統設計，防靜電工作區空氣調節系統和工業管道設計，防靜電安全工作臺的設計選擇，離子化靜電消除器的設計選擇等。
規范將防靜電工作區設計標準分為三級：
一級標準為室內控制靜電電位絕對值不大于100V；
二級標準為室內控制靜電電位絕對值不大于200V；
三級標準為室內控制靜電電位絕對值不大于1000V。

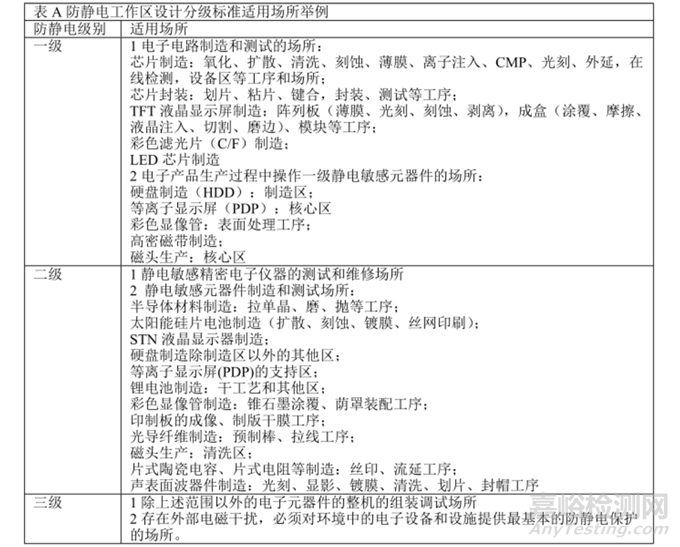

規范的附錄A給出了防靜電工作區設計分級標準適用場所舉例，如下：
電子電器整機生產企業可依此將防靜電工作區設計為三級標準。
其中，關于防靜電工作區接地系統的設計要求，主要內容如下：
6.0.1 防靜電工作區應設置防靜電接地系統。
6.0.2 防靜電工作區接地系統應由接地體、接地干線、接地支線、接地端子板、接地網格或閉合銅排環組成。
6.0.3 防靜電工作區中由TN交流配電系統供電時應采用TN-S或TN-C-S系統的接地方式。
6.0.4 防靜電工作區中應含有不同功能要求的接地系統，各接地系統的設計都應符合等電位連接的要求，不同接地系統在接入等電位端子前不應混接。
6.0.5 防靜電接地宜選擇聯合接地方式。當選擇單獨接地方式時，接地電阻值不應大于10Ω，并應與防雷接地裝置保持20m以上的間距。
6.0.6 防靜電工作區中整個接地系統的設計應以防雷接地系統設計為基礎。防雷接地系統設計應符合現行國家標準《建筑物防雷設計規范》GB 50057和《建筑物電子信息系統防雷技術規范》GB 50343的有關規定，特定行業、特定地面及設施的防雷接地尚應符合國家現行有關標準的規定。
6.0.7 防靜電工作區頂棚、墻面、地面的防靜電接地、人體防靜電接地、操作裝置和儀器的防靜電接地，應分別選擇適當位置設置接地連接裝置。接地連接裝置可使用易于裝拆的各種夾式連接器，但應保證電氣連接可靠。在防靜電工作區內應設置防靜電接地端子板、接地網格，或截面積不小于100m㎡的閉合接地銅排環。防靜電接地引線應從防靜電接地端子板、接地網格或閉合銅排環上就近接地，接地引線應使用多股銅線，導線截面積不應小于1.5m㎡。
6.0.8 防靜電接地系統在接入大地前應設置總等電位接地端子板、樓層等電位接地端子板、防靜電接地端子板。從總等電位接地端子板或樓層等電位接地端子板上引出的接地主干線，其截面積不應小于95m㎡，并應使用絕緣屏蔽電纜或采用絕緣導線穿金屬管敷設。接地主干線引到防靜電工作區時應與設置在該區域內的防靜電接地端子板連接。防靜電接地系統各個連接部位之間電阻值不應大于0.1Ω。
6.0.9 防靜電接地主干電纜應避免與非屏蔽電源電纜長距離平行敷設，并應遠離防雷引下線。防靜電接地主干電纜的屏蔽金屬層應兩端接地。
6.0.10 防靜電接地連接應采用焊接或用連接器具連接的方式，連接器具應能與接地對象可靠地連接。當接地對象采取間接接地時，應在接地對象上裝設緊密結合的可靠的金屬導體，并應在金屬導體上引出接地導線。金屬導體的緊密結合面積不應小于20c㎡。
6.0.11 防靜電工作區中不得有對地絕緣的孤立導體，所有金屬結構件都應可靠接地。當兩個以上的金屬結構件相互絕緣時，應將各自的金屬結構件進行接地，或在其相互之間連接跨接線，并應接地。
6.0.12 易燃、易爆特定環境的接地尚應符合現行國家標準《爆炸和火災危險環境電力裝置設計規范》GB 50058的有關規定。
因此，將防靜電手環接在工作臺的金屬支架上或者通過一根銅線接到打在水泥地板或水泥墻上的爆炸螺釘上是不能滿足要求的。
至于有的企業反映，員工在佩戴接地的防靜電手環后有時會有麻電的感覺，可能是防靜電工作區的電氣設計存在問題，可依據GB50611-2010《電子工程防靜電設計規范》關于防靜電工作區的電氣設計要求具體排查。
GB50611-2010《電子工程防靜電設計規范》關于防靜電工作區的電氣設計，要求如下：
5 防靜電工作區電氣設計
5.0.1 防靜電工作區中供電電源質量分級應按工藝要求執行。
5.0.2 防靜電工作區中電子設備宜由變電所或低壓總配電間的專用回路供電，各種專用電源設備應靠近由其供電的電子設備。
5.0.3 防靜電工作區供配電系統設計宜根據供電電網的電源質量，以及系統內可能產生的瞬變干擾和脈沖干擾，采取相應抑制諧波干擾的措施。
5.0.4 防靜電工作區電源進線浪涌保護器的設置，應符合現行國家標準《建筑物電子信息系統防雷技術規范》GB 50343的有關規定。
5.0.5 低壓配電系統中的單相負荷應均勻分配在三相線路上，應使三相負荷不平衡度小于20％，并應根據負荷實際運行情況可能產生的諧波電流值，選擇放大中性線的導線截面積。
5.0.6 防靜電工作區中電子設備和設施的電源線、接地干線、信號線和通訊線應分別敷設。電源線宜遠離信號線和通訊線，當不可避免時，應采取相應的屏蔽措施。電子設備和設施的工作電源插座和普通電器插座應分別設置，并應有明顯區別標志。
5.0.7 防靜電工作區中電氣設備外殼應可靠接地，電氣設備對電磁兼容性的要求尚應符合現行國家標準《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》GB/T 17626.2的有關規定。
補充閱讀：其他相關標準簡介
GB 50611-2010《電子工程防靜電設計規范》在防靜電工作區的電氣設計和接地系統設計章節中引用的幾份標準的現行版本在此略作介紹，以便有興趣的讀者進一步了解相關要求。
1 GB 50057-2010《建筑物防雷設計規范》
《建筑物防雷設計規范》共五章：總則；術語；建筑物的防雷分類；建筑物的防雷措施；防雷裝置；防雷擊電磁脈沖。共九個附錄：建筑物年預計雷擊次數；建筑物易受雷擊的部位；接地裝置沖擊接地電阻與工頻接地電阻的換算；滾球法確定接閃器的保護范圍；分流系數；雷電流；環路中感應電壓和電流的計算；電纜從戶外進入戶內的屏蔽層截面積；電涌保護器。
2 GB 50343-2012《建筑物電子信息系統防雷技術規范》
《建筑物電子信息系統防雷技術規范》共八章：總則；術語；雷電防護分區；雷電防護等級劃分和雷擊風險評估；防雷設計；防雷施工；檢測與驗收；維護與管理。共六個附錄：用于建筑物電子信息系統雷擊風險評估的N和Nc的計算方法；按風險管理要求進行的雷擊風險評估；雷電流參數；雷擊磁場強度的計算方法；信號線路浪涌保護器沖擊試驗波形和參數；全國主要城市年平均雷暴日數統計表。
3GB 50058-2014《爆炸和火災危險環境電力裝置設計規范》
《爆炸和火災危險環境電力裝置設計規范》共五章：總則；術語；爆炸性氣體環境；爆炸性粉塵環境；爆炸性環境的電力裝置設計。共五個附錄：爆炸危險區域劃分示例圖及爆炸危險區域劃分條件；爆炸性氣體環境危險區域范圍典型示例圖；可燃性氣體或蒸氣爆炸性混合物分級、分組；爆炸性粉塵環境危險區域范圍典型示例圖；可燃性粉塵特性舉例。
4 GB/T 17626.2-2018《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》
《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》共10章：范圍；規范性引用文件；術語和定義；概述；試驗等級；試驗發生器；試驗布置；試驗程序；試驗結果的評價；試驗報告。共六個附錄：說明；電流測量系統的校準和放電電流測量；滿足附件B要求的校準靶實例；人體金屬放電和靜電放電發生器產生的輻射場；測量不確定度（MU）的考慮；試驗結果的變化和調整策略。
