S-N曲線，又稱Wöhler曲線，是材料科學與工程領域中描述材料疲勞性能的基礎工具。它通過圖形化的方式展示了材料在循環應力（S）作用下能夠承受的循環次數（N），是進行結構疲勞壽命預測、可靠性設計和材料選擇的核心依據。



然而，在試驗測試時，我們不可能真正加載無限長時間，也不可能測試無限多個試樣。實際測試時必須遵守一定的限制條件和規則，才可能通過少量試樣和有限加載次數來得到滿足工程精度的S-N曲線。



01材料疲勞行為特征

1. 有限壽命區 (Finite Life Region): 在曲線的左上部分，應力水平較高，材料只能承受有限次數的循環加載便會發生斷裂。在此區域，應力與壽命之間通常呈現出近似線性的對數關系 。

2. 疲勞極限 (Fatigue Limit / Endurance Limit): 對于某些材料，如大多數鐵基合金（鋼），當應力降低到某一水平后，S-N曲線會趨于水平 。這個水平線對應的應力值被稱為疲勞極限。理論上，當工作應力低于該極限時，材料可以承受無限次的循環加載而不會發生疲勞破壞。

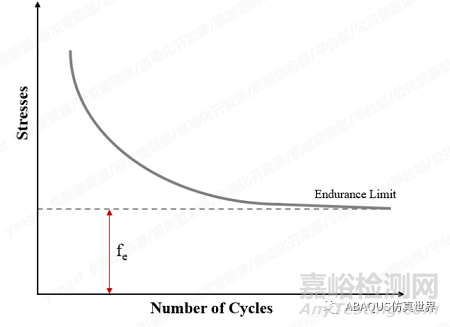

圖1 S-N曲線（fe疲勞極限）

然而，對于許多有色金屬，如鋁合金和鈦合金，其S-N曲線在很高的循環次數下（甚至超過10^8次）仍然持續緩慢下降，不表現出明顯的疲勞極限 。在這種情況下，通常會定義一個在特定循環次數下（如10^7或10^8次）的“疲勞強度”或“條件疲勞極限”。

3. 高周疲勞 (HCF) 與低周疲勞 (LCF) 的劃分: S-N曲線涵蓋了從低周到高周的整個疲勞壽命范圍。低周疲勞 (Low-Cycle Fatigue, LCF) 主要發生在高應力、短壽命區域，通常伴隨著顯著的塑性應變，循環次數一般小于10^3至10^5次 。

高周疲勞 (High-Cycle Fatigue, HCF) 則發生在低應力、長壽命區域，材料的宏觀變形主要處于彈性范圍內，循環次數通常大于10^5次 。

兩者之間的轉折點并非一個絕對精確的數值，工程界普遍認為其大致位于10^4到10^5次循環的區間 。這一劃分對于選擇不同的疲勞分析模型（如基于應力的S-N方法用于HCF，基于應變的E-N方法用于LCF）至關重要。

02疲勞試驗試樣

材料S-N曲線表達的是名義應力S和加載次數N之間的關系，使用何種應力取決于加載方式。常見的加載方式有彎曲、軸向和扭轉三種，分別對應旋轉彎曲試驗、拉壓試驗和扭轉試驗。

可使用傳統的彈性力學公式將試驗載荷與應力聯系起來，如下：

①旋轉彎曲疲勞試驗—彎曲S-N曲線：

②拉壓疲勞試驗—拉壓S-N曲線：

③扭轉疲勞試驗—扭轉S-N曲線：

1. 試樣的制備

材料S-N曲線通過高周疲勞試驗測定，通常使用結構簡單、造價低廉的標準試樣。不同加載方式需采用不同形狀的試樣。

常規測試使用光滑試樣；為了研究缺口敏感度會采用缺口式樣；研究焊點焊縫的S-N曲線時，需要使用專門的焊接接頭試樣。如圖2所示。



圖2 光滑試樣、缺口試樣與焊接接頭試樣

2. 旋轉彎曲試樣

旋轉彎曲標準試樣為圓形截面試樣，國標GB/T4337-2015中推薦了其形狀，如圖3。推薦尺寸見表格1。

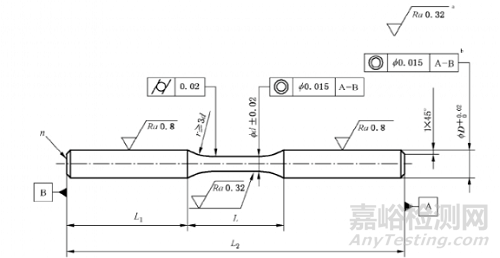

圖3 彎曲加載試樣的形狀



表1 彎曲加載試樣的推薦尺寸

標距段直徑d	d的公差	圓角r	長度L
6mm/7.5mm/9mm	±0.02mm	≥3d	40mm	≥1.5

3. 軸向加載試樣

軸向加載試樣理論上對于橫截面形狀和標距長度沒有限制，只要滿足以下幾個條件：

提供均勻的標距部分

減少壓縮時的屈曲風險，避免在過渡半徑處發生失效。

整個標距段提供均勻的應力或者應變分布。

國標GB/T3075-2020中推薦了軸向加載圓形或矩形截面標準試樣的形狀，如圖4和圖5。

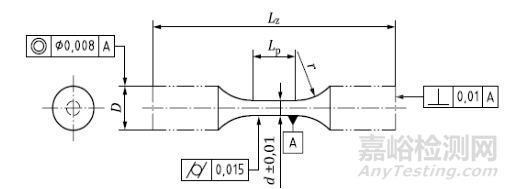

圖4 軸向加載圓形截面試樣

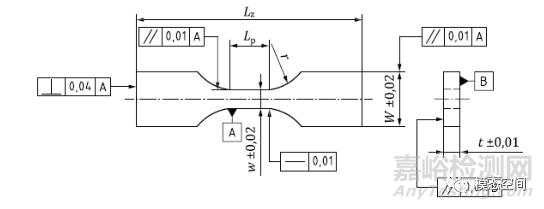

圖5 軸向加載矩形截面試樣

對于軸向加載，應盡量使用圓形截面試樣，因?yàn)榫匦卧嚇与y以獲得較小的表面粗糙度，而且在矩形橫截面的拐角容易提前萌生疲勞裂紋。

圓形截面軸向加載試樣的尺寸定義如表格2。如果軸向加載僅有拉伸載荷，長度L建議盡量大一些。如果軸向加載包含壓縮載荷，為避免發生壓縮失穩，應使L<4d。



表2 軸向加載試樣的推薦尺寸

參數	尺寸
圓柱形測量部分的直徑	5mm≤d≤10mm
平行長度	Lp≥2d
過渡?。◤钠叫胁糠值綂A持端）	r≥2d
外部直徑（夾持端）	D≥2d
減縮部分長度	Lz≤8d

4. 扭轉加載試樣

扭轉加載疲勞試樣通常采用與旋轉彎曲試樣類似的形狀，只是試樣夾持部分需加工出防止加載時試樣滑動的平臺，如圖6。

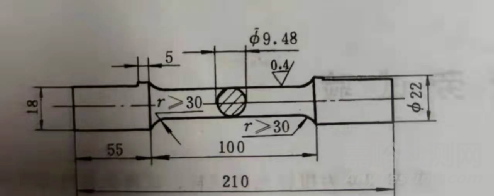

圖6 扭轉加載試樣

5. 漏斗形試樣

高應力高加載頻率的彎曲和軸向疲勞試驗都可能引起試樣在試驗過程中過熱，此時可考慮采用漏斗形的試樣，如圖7。

漏斗形試樣的特點是夾持端與圓形試樣的最小直徑處（或者矩形截面試樣的最小寬度處）有一個連續的半徑，它沒有一個均勻的標距段，在最小橫截面上的應力分布并不是完全均勻的，所以它的S-N曲線與常規試樣得到的曲線會有一定差異。

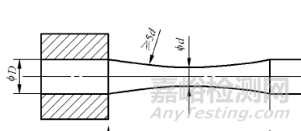

圖 7 漏斗形試樣



03材料疲勞極限和SN曲線的估算方法

測定某種材料的S-N曲線和疲勞極限需要多個試樣，需要進行上千萬次的加載，時間和費用消耗極大。而汽車結構涉及上百種材料，通常很難對每種材料都進行高周疲勞測試。因此研究人員發展了一些簡單的方法，根據材料硬度、延伸率、拉伸極限等常見參數來估計疲勞極限和S-N曲線。

1. 材料疲勞極限的估算

可以根據極限強度  近似估計對稱加載（R=-1）時的疲勞極限  。一般情況下，極限強度  取為材料拉伸極限   ；也有文獻認為對于脆性材料取拉伸極限，對于韌性材料則應取屈服極限。本文更傾向于對于脆性和韌性材料都使用拉伸極限

對于旋轉彎曲：

 在疲勞仿真分析中，我們最常用的是軸向加載的疲勞極限，對于軸向拉壓工況，

試驗數據表明，大部分常規鋼材的拉壓疲勞極限在0.3-0.45   之間，印證了上式的的合理性。
扭轉載荷作用下的疲勞極限可估計為：

試驗數據表明，大部分常規鋼材的扭轉疲勞極限在0.25-0.3  之間。

2. 無試驗數據時S-N曲線的估計

假定1：壽命 N=1000時，有

彎曲工況拉壓工況扭轉工況假定2：壽命N=10^6時，有  ，其中  用式(1)(2)(3)來確定。這樣就確定了S-N曲線的兩個點  和(  )。將雙對數形式的S-N曲線簡化考慮為斜線+水平線形式，第二個點即為拐點，第一點和第二點的連線即為斜線段，如圖14。

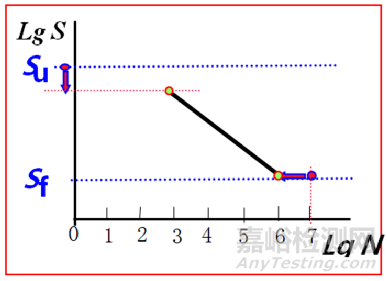

圖8  材料S-N曲線的估算方法



04S-N曲線的繪制

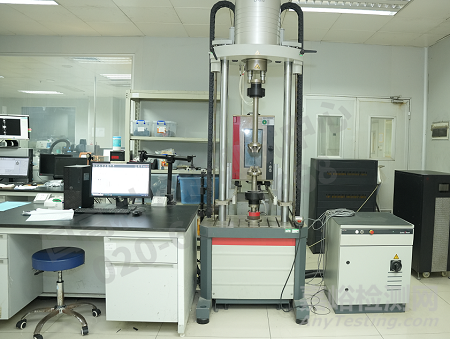

圖9疲勞試驗機

技術參數：

載荷傳感器量程：± 15KN & ± 500N；

LVDT式位移傳感器量程：2%~100%；

引伸計應變范圍：-10%~50%，50mm；

作動缸形成：±100mm；

頻率最大100Hz；

環境箱溫度范圍：-30 ℃~150 ℃；

拉伸夾具夾面滿足0mm~7.2mm厚度；

三點/四點彎曲夾具壓頭直徑（包含壓頭和支撐頭）：5mm；

彎曲夾具下跨距范圍：23.9mm~152.4mm，上跨距范圍：23.9mm~76.2mm。



可執行測試標準：

JB/T 6543、ASTM E606、ASTM D3479/D3479M、 ASTM D671、 ASTM D7791、 ASTM E466、 ASTM E606/E606M、GB/T 16779、 GB/T 24176、 GB/T 3075、 HB 5287

繪制S-N曲線需要進行大量的疲勞試驗。一般步驟如下：

準備標準試件：將原材料加工成特定形狀（如圓棒形）、指定加工精度等級和熱處理工藝的標準試件。

設定應力水平：在疲勞試驗機上，對試件施加不同水平的交變應力。

記錄疲勞壽命：記錄每個應力水平下，試件發生疲勞斷裂時的循環次數。

繪制曲線：將不同應力水平及其對應的疲勞壽命數據點，繪制在以應力為縱坐標、疲勞壽命對數為橫坐標的坐標系中，然后連接這些點，就得到了S-N曲線。



05S-N曲線在工程設計中的應用

S-N曲線是疲勞設計，尤其是在航空航天等對安全性要求極高的領域中的核心工具。其應用主要體現在“安全壽命法”（Safe-Life）設計理念中。
關鍵部件壽命預測: 航空發動機的渦輪盤、葉片，飛機的起落架、機翼梁架等關鍵承力構件，在服役期間會承受數以百萬計的起降和飛行載荷循環 。工程師會根據這些部件的實際載荷譜，結合材料的S-N曲線，利用Miner線性累積損傷法則等理論，預測部件在發生疲勞斷裂前的安全使用壽命 。
考慮分散性的可靠性設計: 實際工程設計中，直接使用通過少量試樣測得的平均S-N曲線是極不安全的，因?yàn)槠跀?shù)據存在固有的統計分散性。為了確保高可靠性，設計師通常會使用經過統計處理的“許用S-N曲線”或“設計S-N曲線”（例如，P-S-N曲線，表示在特定存活率P下的S-N關系）。這相當于對平均曲線進行下移，引入一個安全系數，以保證絕大多數（如99.9%）的部件在設計壽命內不會失效。
材料選擇與工藝優化: S-N曲線提供了不同材料或不同工藝處理下疲勞性能的直觀對比。例如，通過比較不同熱處理狀態下Ti-6Al-4V合金的S-N曲線，可以選擇出具有最優抗疲勞性能的工藝方案。
