鎖相環（Phase-Locked Loop, PLL）作為現代電子系統的核心組件，在時鐘生成、頻率合成和信號處理等領域扮演著關鍵角色。從智能手機的射頻前端到高精度儀器的頻率源，PLL 以其獨特的相位反饋機制實現了對輸出信號的精確控制。

本文將系統解析 PLL 的工作原理，深入探討其核心模塊的設計要點，并結合工程實踐中的挑戰，提供從理論到應用的完整設計指南。

PLL 的基本原理與架構

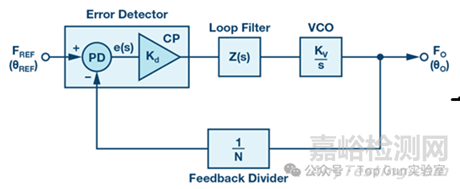

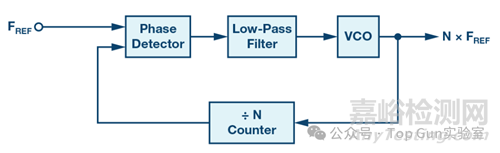

PLL 的本質是一個負反饋控制系統，通過動態調整輸出信號的相位和頻率，使其與參考信號保持同步。其基本架構包含四個核心模塊：鑒頻鑒相器（PFD）、電荷泵（CP）、環路濾波器（LPF）和壓控振蕩器（VCO），以及反饋分頻器。當系統處于鎖定狀態時，輸出頻率 FO 與參考頻率  FREF 滿足FO = N* FREF，其中N為反饋分頻比。

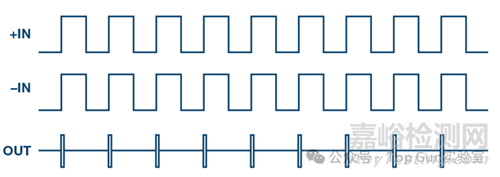

鑒頻鑒相器與電荷泵的協同工作鑒頻鑒相器是 PLL 的 “相位感知” 核心，其典型結構由兩個 D 觸發器和一個延遲元件組成。當參考信號（+IN）與反饋信號（-IN）存在頻率差時，PFD 會產生持續的 “向上” 或 “向下” 脈沖：若 + IN 頻率高于 - IN，PFD 輸出高電平脈沖，驅動電荷泵向環路濾波器注入正電流；反之則注入負電流。這種電流脈沖的持續時間反映了相位差的大小，而極性則由頻率差的方向決定。

電荷泵作為 PFD 與環路濾波器之間的接口，將相位差轉換為電流信號。理想情況下，電荷泵應具備快速開關能力和低泄漏電流，以確保相位誤差被準確轉換為電壓控制信號。

環路濾波器與壓控振蕩器的頻率控制

環路濾波器作為 PLL 的 “低通濾波” 環節，對電荷泵輸出的電流脈沖進行積分，生成平滑的 VCO 調諧電壓。其帶寬選擇是 PLL 設計的關鍵權衡點：窄帶寬（如 < 1kHz）能有效抑制參考源和 PFD 引入的帶內噪聲，但會延長鎖定時間；寬帶寬則反之，適用于需要快速頻率切換的場景（如跳頻通信）。

壓控振蕩器是 PLL 的 “頻率執行器”，通過變?nèi)荻O管等可調元件實現頻率與電壓的線性轉換。VCO 的核心指標是相位噪聲，其質量因子（Q 值）決定了噪聲水平：高 Q 值電路在 100kHz 偏移處相位噪聲可達 - 115dBc/Hz，但頻率覆蓋范圍較窄；寬頻 VCO雖覆蓋 4-8GHz，但相位噪聲惡化至 - 100dBc/Hz。

PLL 的核心架構與技術演進

隨著應用場景的擴展，PLL 架構從基礎整數 N 型發展出分?jǐn)?shù) N 型，以平衡頻率分辨率和相位噪聲性能。兩種架構的差異直接影響系統設計的關鍵參數選擇。

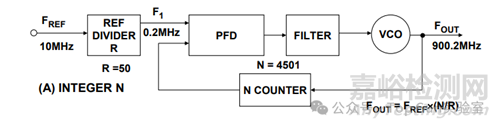

整數 NPLL：簡單性與噪聲挑戰

整數 NPLL 的輸出頻率嚴格為參考頻率的整數倍，適用于頻率步進較大的場景（如固定頻率時鐘生成）。其反饋分頻比 N 為整數，設計中需注意：當N 值較高時，帶內相位噪聲按  20log(N)  惡化。例如，在 1.8GHz 輸出場景中，整數 N PLL 采用 13MHz 參考頻率時，F(xiàn)OM（品質因數）計算為 - 223 + 10log (13MHz) + 20log (138) = -109dBc/Hz，優于同條件下的分?jǐn)?shù) N PLL。

整數 N 架構的雜散主要來源于 PFD 頻率及其諧波，可通過窄帶環路濾波器抑制。但當需要小頻率步進（如 GSM 通信中的 200kHz 間隔）時，整數 NPLL 被迫采用低參考頻率，導致 N值飆升至 9000 以上，帶內噪聲惡化至 - 91dBc/Hz，此時分?jǐn)?shù) N 架構成為更優選擇。

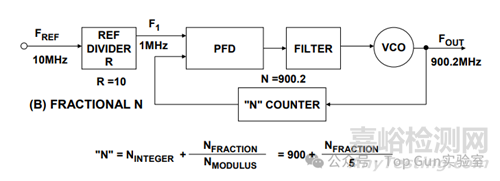

分?jǐn)?shù) NPLL：分辨率與噪聲的平衡藝術

分?jǐn)?shù) N PLL 通過引入小數分頻比（如 N = NINT + NFRAC/MOD ），在保持高參考頻率的同時實現精細頻率步進。以 5G 本地振蕩器設計為例，HMC704 分?jǐn)?shù) N PLL 采用 50MHz PFD 頻率，將 N 值從整數 N 架構的 7400 降至 148 + 0/50，使 8kHz 偏移處的相位噪聲從 - 90.5dBc/Hz 改善至 - 105.7dBc/Hz，提升 15dB。

分?jǐn)?shù) N 技術的核心是通過 Σ-Δ 調制器對瞬時分頻比進行平均，但其代價是引入分?jǐn)?shù)雜散。當分頻比接近整數邊界時，雜散尤為顯著，需通過調整參考頻率或優化 VCO 輸出緩沖來抑制。

PLL 設計的工程實踐與關鍵步驟

從指標到架構的系統規劃

設計伊始需明確核心指標：參考頻率  F_REF、輸出頻率范圍、頻率步進、相位噪聲、鎖定時間和雜散抑制。對于固定頻率應用（如時鐘凈化），整數 N PLL 因低噪聲優勢成為首選；而對于需要小步進的場景（如通信頻段切換），分?jǐn)?shù) N 架構更具優勢。

以 1.8GHz 輸出、200kHz 步進的 GSM 系統為例：若采用整數 N PLL，需將參考頻率設為 200kHz，導致  N = 9000 ，帶內噪聲惡化至 - 91dBc/Hz；而分?jǐn)?shù) N PLL 可采用 13MHz 參考頻率，通過 N = 138 + N_FRAC/65  實現 200kHz 步進，帶內噪聲維持在 - 106dBc/Hz。

環路濾波器的參數優化

環路濾波器設計需平衡相位噪聲、鎖定時間和穩定性。典型設計步驟如下：

帶寬選擇：通常設為 PFD 頻率的 1/10 以下，如 50MHz PFD 對應帶寬≤5MHz；

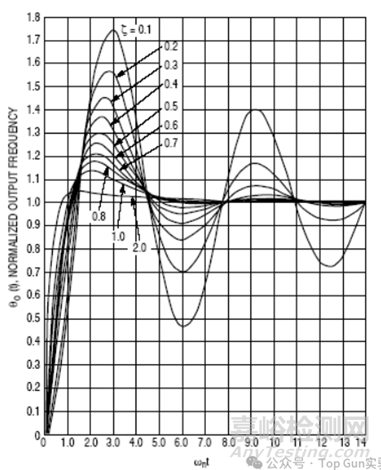

相位裕度：目標設為 45°-60°，以避免濾波器諧振峰值引入額外抖動；

元件選型：使用高精度電阻電容（誤差≤1%），并盡量靠近 PLL 芯片布局，減小寄生效應。

PCB 布局與調試的關鍵要點

PCB 布局對 PLL 性能至關重要，需遵循以下原則：

信號完整性：參考輸入端口需匹配阻抗（如 50Ω），并聯電容應盡可能小，避免降低信號 slew rate；

電源分離：模擬與數字電源嚴格分離，VCO 電源尤其敏感，需采用低噪聲 LDO（如噪聲密度 < 10nV/√Hz）；

元件靠近：環路濾波器元件（R、C）緊鄰 PLL 芯片放置，反饋路徑盡量短，減少寄生電感。

調試階段可借助 MUXOUT 引腳監測內部狀態：通過查看 R 計數器輸出確認參考信號有效性，觀察 N 分頻器輸出驗證反饋路徑正確性。時域分析需用示波器檢查 SPI 時序，確保數據建立時間滿足規范（輸入高電壓≥1.5V，低電壓≤0.6V）。頻譜分析則關注相位噪聲曲線與雜散點，若實測值與仿真不符，需排查環路濾波器元件值偏差或參考源噪聲超標。

高性能 PLL 的應用與前沿挑戰

5G 通信中的窄帶 LO 設計

5G 系統對 PLL 的關鍵指標是誤差矢量幅度（EVM）和 VCO 阻塞性能。EVM 反映調制信號的失真程度，對于 64-QAM 調制需≤8%，這要求 PLL 在 1kHz-100MHz 偏移范圍內的集成相位噪聲足夠低。VCO 阻塞性能則關乎接收機抗干擾能力：若 VCO 相位噪聲過高，800kHz 外的強干擾信號（-25dBm）可能混疊至接收頻段，淹沒 - 101dBm 的弱信號。

低抖動時鐘的精密設計

高速 ADC/DAC 對采樣時鐘的抖動極為敏感，如 12 位 ADC 要求時鐘抖動 < 100fs，否則信噪比（SNR）將劣化。設計低抖動時鐘 PLL 需注意：

低 N 值優先：固定頻率應用中，選擇 F_REF為輸出頻率的整數因子，如輸出 1GHz 時鐘時采用 100MHz 參考， N = 10 ；

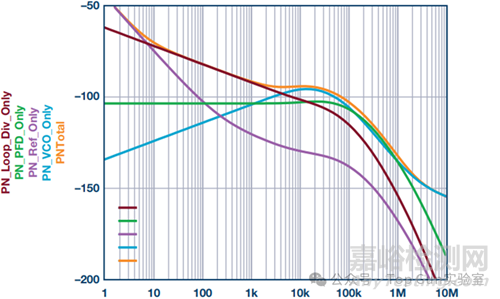

環路優化：使 PLL 帶內噪聲與 VCO 噪聲在中頻處相交，實現最小抖動；

相位裕度：保持 60° 左右，避免濾波器峰值引入額外抖動。
