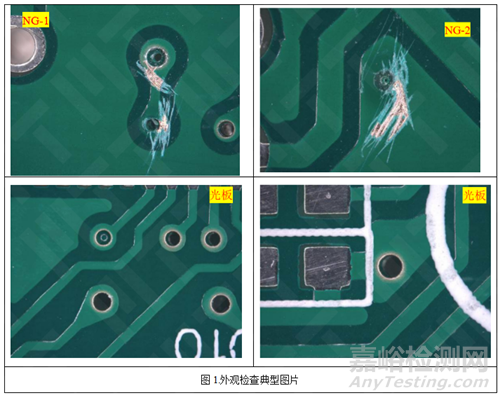

我們收到某批次PCB板在SMT加工后，出現了通孔阻值變大的現象。5片NG樣品（含標記NG孔位）及5片PCB光板進行失效分析查明其失效原因。接下來將詳細解析這一失效案例的分析過程，幫助大家理解背后的技術原因。1.外觀檢查&電性能檢查外觀檢查顯示NG樣品和PCB光板表面未發現明顯異常。阻值測試發現NG通孔確實存在阻值變大甚至開路的現象；PCB光板中，相同位置的過孔阻值表現為正常。

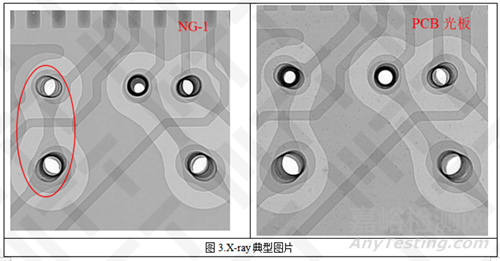

2.無損檢測對通孔進行透視觀察，并與PCB光板通孔進行對比發現：NG樣品NG通孔未發現孔銅缺失、斷裂等明顯異?，F(xiàn)象。

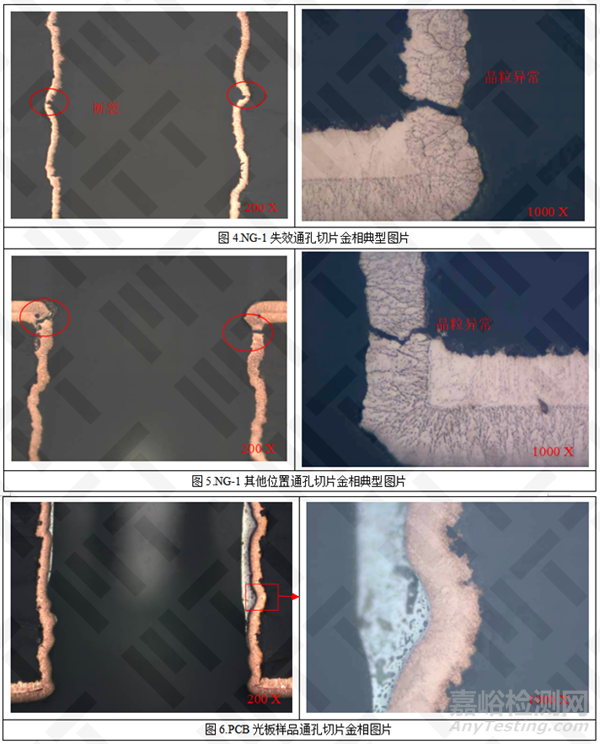

3.切片分析NG樣品：所有通孔孔銅均存在開裂，且孔銅的晶粒明顯存在異常，且晶粒之間存在晶格缺陷。PCB光板：PCB光板樣品通孔孔銅良好，且孔銅晶粒成型正常。綜上可知，導致NG樣品通孔阻值變大的直接原因?yàn)椋和卓足~存在開裂異常。除NG通孔外，NG樣品中其他位置通孔孔銅亦存在斷裂現象，該通孔孔銅斷裂應與孔銅晶粒組織異常相關。

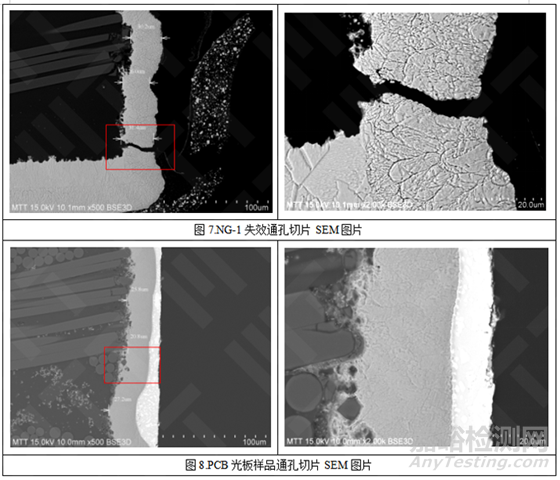

4.SEM+EDSNG通孔：NG通孔孔銅的銅厚約為26.0~31.4μm，晶界缺陷嚴重，開裂位置表現為沿晶界開裂。OK通孔：OK通孔孔銅的銅厚約為20.8~27.2μm，通孔孔銅晶粒良好。綜上可知，NG樣品通孔表現為沿晶界開裂，晶界缺陷嚴重。NG通孔相比OK通孔，其抗拉強度和延展性嚴重降低，致使在焊接組裝過程中，孔銅受應力發生開裂。

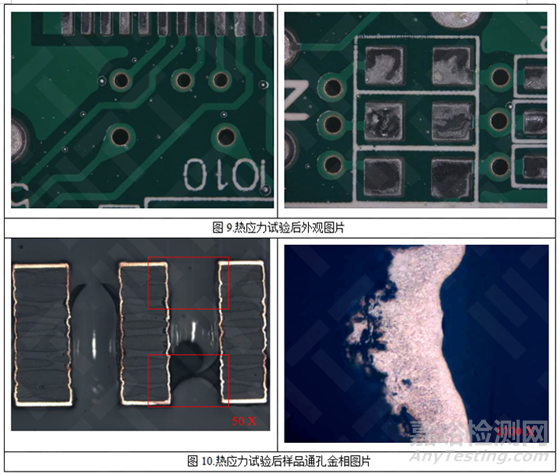

5.熱應力分析為確認PCB光板的耐熱沖擊能力是否符合要求，參考IPC-TM-650 2.4.13.1 層壓板熱應力測試方法，對PCB光板樣品進行熱應力測試，測試后發現PCB光板樣品表面未發現明顯異常且熱應力測試后通孔良好，未發現孔銅斷裂現象，且孔銅晶粒成型良好。
綜上可知，該批次的PCB光板耐熱性良好。
6.熱性能分析為確認樣品NG是否與板材本身的熱膨脹系數過大有關，對NG樣品、PCB光板分別進行Z軸膨脹系數Z-CTE測試，結果如下所示：
Z軸膨脹系數Z-CTE：在NG樣品和PCB光板樣品相同位置取測試樣品，參考IPC TM-650 2.4.24C玻璃化轉變溫度和Z軸膨脹（TMA法）測量其Z-CTE。對比NG樣品與PCB光板的Z-CTE，發現兩樣品的Tg前以及Tg后的Z-CTE都相差不大，故樣品失效應與板材本身的膨脹系數無關。

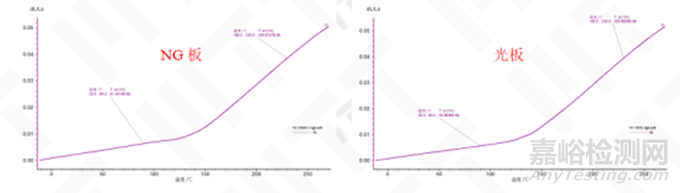

圖11.Z軸線性膨脹系數測試結果曲線圖片
7.分析與總結分析：
PCB板在SMT后出現通孔阻值變大。電性能檢測確認失效通孔阻值異常甚至開路，但外觀和X-Ray檢查未發現明顯異常。
切片分析揭示：失效樣品（包括失效孔及其他孔）均存在孔銅開裂，且晶粒異常（晶界間隙大、缺陷嚴重），導致抗拉強度與延展性不足，受SMT熱應力易開裂。相比之下，PCB光板孔銅結構良好、晶粒正常，熱應力測試后也無開裂。兩板材的Z軸熱膨脹系數（Z-CTE）相近，排除基材膨脹影響。綜上，孔銅開裂失效的根本原因在于電鍍工藝異常導致的晶粒組織缺陷。
總結：導致NG樣品通孔阻值變大的直接原因?yàn)椋和卓足~存在開裂現象。導致孔銅開裂的根本原因?yàn)椋和卓足~的電鍍銅工藝存在問題，致使銅晶粒異常，導致孔銅的抗拉強度和延伸能力嚴重不足，在焊接組裝受熱過程中，孔銅易受應力發生開裂。
