FinFET 標準單元版圖設計規則

嘉峪檢測網        2025-08-24 12:53

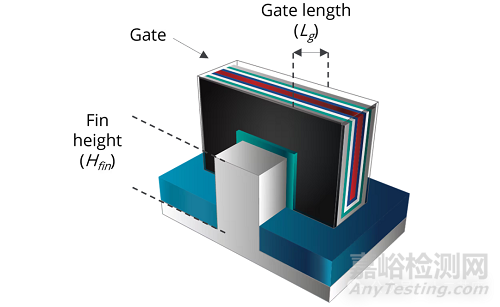

與體硅 CMOS 相比,FinFET 器件在抑制短溝道效應、降低能耗、提升電源電壓可擴展性以及提高導通/關斷電流比方面均表現更優。

FinFET 標準單元版圖設計規則



FinFET LDR

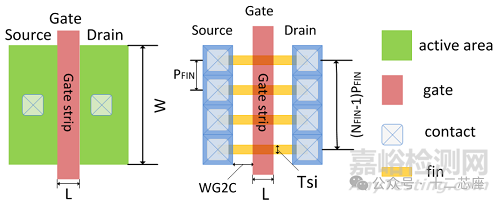

FinFET 的版圖密度往往因制造“鰭”所用具體工藝而異,因此難以給出普適結論。Fig1. 對比了傳統 CMOS 器件與具有四鰭的短接?xùn)?FinFET 的版圖結構:FinFET 采用一條連續的柵極條帶,并通過金屬連線將多鰭的源、漏端并聯,從而構成更寬的有效溝道,這與 CMOS 器件的布局方式截然不同。

LDR: Layout Design Rules

FinFET 標準單元版圖設計規則

Fig1. CMOS & FinFET LDR

這里采用 λ 基準版圖設計規則,對 7 nm FinFET 邏輯單元逐一進行版圖刻畫。需要指出的是,CMOS 與 FinFET 的版圖規則大體一致,差異主要集中在鰭片的制造環節。

Fig1. 所示的鰭間距 P_FIN 是 FinFET 版圖設計的核心幾何參數之一,定義為兩條相鄰平行鰭中心線之間的最小距離,其具體取值由所選 FinFET 工藝決定。業界目前存在兩種主流工藝:

光刻定義(lithography-defined):受限于光刻分辨率,P_FIN 較大;

隔離柵定義(spacer-defined):通過更復雜、更昂貴的多重圖形化工藝,將 P_FIN 壓縮一半,從而獲得更高密度 。

本文采用隔離柵定義工藝進行版圖參數.

7nm FinFET SG STC Layout

SG STC: Shorted-Gate Standard CellLayout

下面展示了若干基本單元的版圖示例。本標準單元庫中,所有柵極單元統一高 54λ。

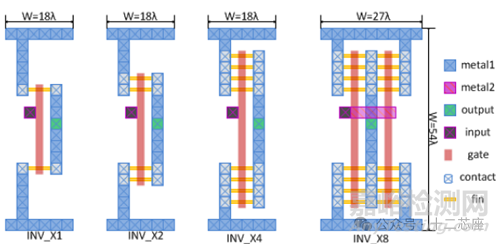

INV-1X/2X/4X/8X Layout:

FinFET 標準單元版圖設計規則



NAND2-1X/2X/4X Layout:

FinFET 標準單元版圖設計規則



NOR2-1X/2X/4X Layout:



FinFET 標準單元版圖設計規則

INV-1X/2X/4X 的“有效寬度”均為 18λ;2 輸入 NAND-1X/2X 亦為 27λ。INV-8X 與 2 輸入 NAND-4X 通過共享擴散與寬度延伸分別達到 27λ 與 45λ 有效寬度;2 輸入 NOR 與對應尺寸 NAND 面積相同。其中設計更大單元時,可采用共享源漏區與橫向延伸技術。

7nm FinFET IG STC Layout

IG STC: Independent-Gate StandardCell Layout

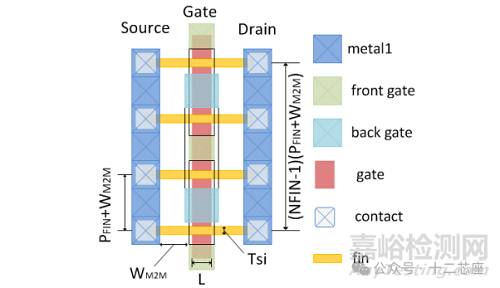

獨立柵(IG)FinFET 的引入帶來了一系列新的版圖設計規則。柵極被一分為二后,每一段都必須單獨引出接觸孔,因此需要在每對鰭之間的柵極多晶硅上各放置一個通孔。制約 IG 版圖的關鍵規則是 “CA over PC to RX” :該規則要求在兩鰭之間額外預留寬度為 WM2M 的間距,以確保每個柵段都能布設接觸孔,如下圖所示。

FinFET 標準單元版圖設計規則

Fig2.具有四個Fin的獨立柵極FinFET器件的布局

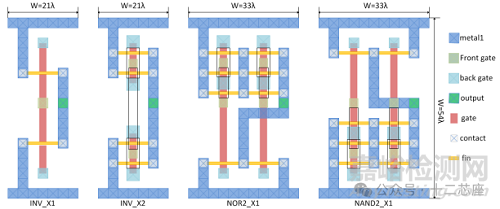

獨立柵(IG)標準單元的版圖示例見Fig3. 為保持 SG 與 IG 兩種模式間的單元級兼容,所有 IG 單元均沿用 SG 單元的固定高度。

FinFET 標準單元版圖設計規則

Fig3. 7nm FinFET independent-gate layout of inverters,2-input NAND gates and 2-input NOR gates

Conclusion

納米級 FinFET 器件憑借卓越的電壓可擴展性與設計靈活性,正逐步成為晶體管工藝的首選。本文在 7 nm 節點下,針對短接?xùn)牛⊿G)與獨立柵(IG)兩種標準單元,系統評估了其在高性能與低功耗場景中的功率密度表現。構建了一套遵循 λ 基準版圖規則的 Liberty 格式標準單元庫,并對各單元版圖進行精確刻畫。
