引言
在集成電路設計中，版圖（Layout）是連接電路原理圖與實際芯片制造的關鍵環節。一個優秀的版圖設計不僅要實現電路功能，更要優化性能、減小寄生效應、提高良率。 本文將通過圖例，帶您了解芯片設計中幾種典型器件的版圖構成。
1. 電阻器（Resistor）Layout圖例
電阻器是集成電路中最基本的無源器件之一。在版圖設計中，電阻器的阻值由其材料的薄層電阻（Sheet Resistance）和幾何形狀決定。以下圖例展示了不同形狀的電阻以及其阻值計算。

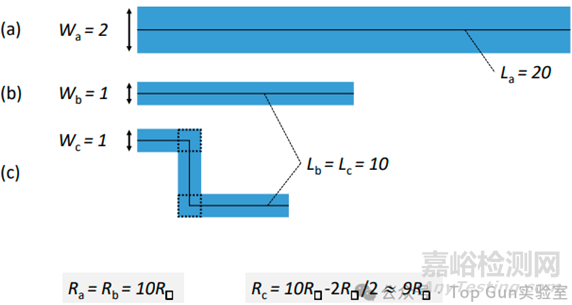

1.1 薄層電阻與電阻形狀
上圖展示了三種不同形狀的導電薄膜：
(a) 直線形電阻：寬度Wa=2，長度La=20。
(b) 直線形電阻：寬度Wb=1，長度Lb=10。
(c) L形電阻：由兩段寬度Wc=1，長度Lc=10的導電薄膜組成。由于L形轉角處的電流分布不均勻，其有效電阻Rc≈9R□，略小于簡單的長度疊加計算結果。
這說明在實際版圖設計中，需要考慮轉角等幾何效應，以精確控制電阻值。但芯片的電阻通常是不準確的（有很多因素會影響阻值精度），設計者更多是使用電阻比例來替代直接使用電阻值。

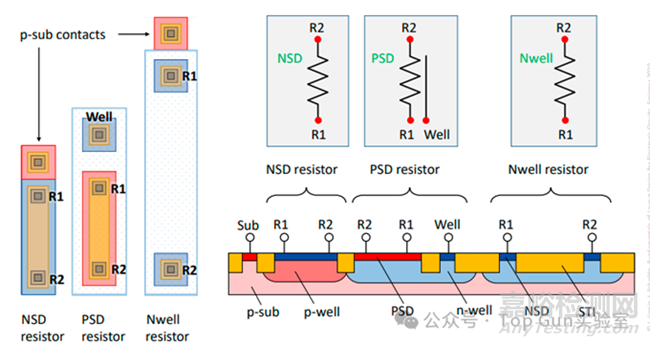

1.2 不同類型的集成電阻器
上圖展示了三種常見的集成電阻器類型及其版圖和截面示意圖：
NSD電阻器：利用n+擴散區作為電阻體。
PSD電阻器：利用p+擴散區作為電阻體。
Nwell電阻器：利用N阱作為電阻體。
這些電阻器在版圖上通過接觸孔（Contact）與金屬層連接。選擇不同類型的電阻器取決于 所需的阻值范圍、精度、溫度系數以及與工藝的兼容性。
2. MOSFET（金屬氧化物半導體場效應晶體管）Layout圖例
MOSFET是集成電路中最核心的器件，其版圖設計直接影響電路的性能。以下圖例展示了MOSFET的平面版圖、截面圖以及其對應的電路符號。
2.1 NMOS晶體管的版圖與結構
上圖展示了一個NMOS晶體管的版圖（左側）、兩個不同方向的截面圖（中間）以及其電路 符號（右側）。
版圖（Layout）：
從上方俯視，可以看到不同層（如Active、Poly、Metal1、Cont） 的幾何形狀和相對位置。其中，Poly（多晶硅）層形成柵極（G），Active（有源區）形成源極（S）和漏極（D），并通過Cont（接觸孔）和Metal1（金屬1）與外部電路連接。B表示襯底連接。
截面圖（Sectional View）：
截面展示了柵極、源極、漏極以及襯底的垂直結構，可以看到有效溝道長度（l_eff）和柵極長度。 截面展示了晶體管的寬度。

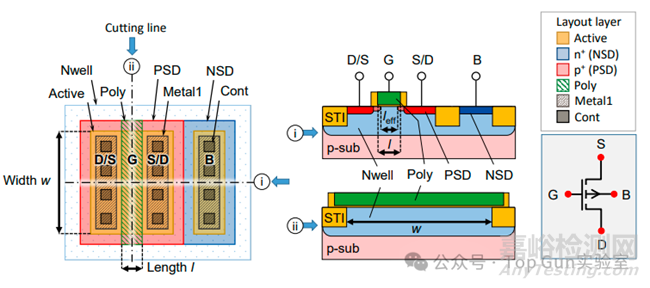

2.2 PMOS晶體管的版圖與結構
與NMOS類似，上圖展示了一個PMOS晶體管的版圖、截面圖和電路符號。 PMOS晶體管通常構建在N阱（Nwell）中，其源極和漏極是p+擴散區（PSD）。

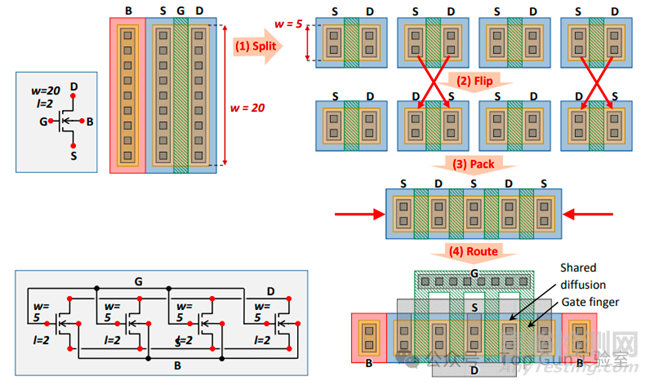

2.3 MOSFET的多指結構與布局技巧
當需要設計大尺寸MOSFET時，通常會采用多指結構（Multi-finger Structure），即將一個大尺寸晶體管分解為多個并聯的小尺寸晶體管。這種方法有以下優點：
降低寄生效應：減小柵極電阻和寄生電容。
改善匹配性：通過交錯排列（Interdigitation）等布局技巧，提高器件之間的匹配精度。
散熱：有助于分散熱量，改善器件的可靠性。
上圖展示了一個W=20，L=2的MOSFET如何通過“分裂（Split）”、“翻轉（Flip）”、“堆疊 （Pack）”和“布線（Route）”等步驟，形成一個由多個W=5，L=2的小尺寸晶體管組成的多指結構。這種布局技巧在模擬電路中非常常見，用于優化器件性能和版圖面積。
3. 電容器（Capacitor）Layout圖例
電容器在模擬電路中用于濾波、耦合、頻率補償?shù)?。集成電路中的電容器有多種實現方式， 以下展示幾種常見的電容器版圖。

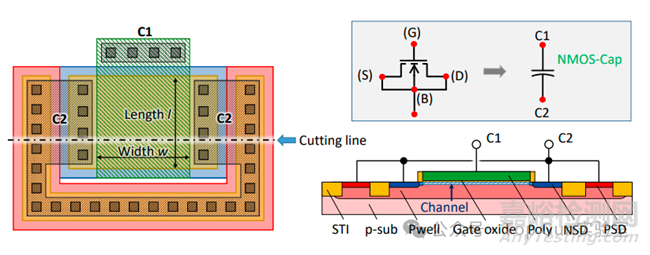

3.1 NMOS電容器
NMOS電容器利用MOSFET的柵極與溝道之間的電容效應。上圖展示了NMOS電容器的版圖、截面圖以及其電路符號。其中，C1和C2分別代表電容器的兩個端點。

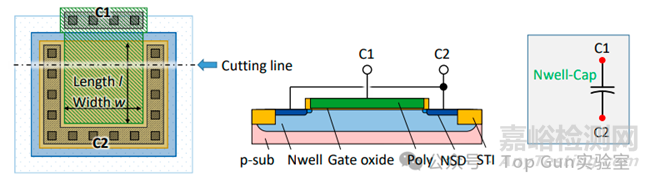

3.2 Nwell電容器
Nwell電容器利用N阱與襯底之間的PN結電容。上圖展示了Nwell電容器的版圖、截面圖以及其電路符號。這種電容器通常具有較低的電容密度，但可以提供較大的電容值。

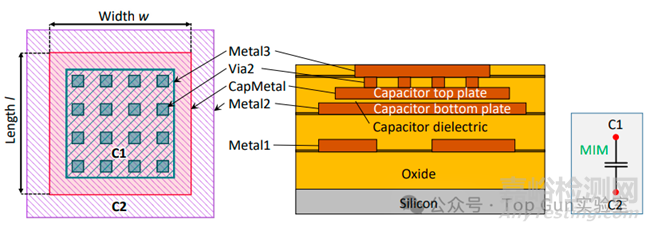

3.3 MIM（Metal-Insulator-Metal）電容器
MIM電容器是利用兩層金屬之間夾一層介質形成的電容器，具有較高的電容密度和較好的線性度。上圖展示了MIM電容器的版圖、截面圖以及其電路符號。通常，MIM電容器由多層金屬和介質堆疊而成，以實現更大的電容值。
總結
通過對電阻器、MOSFET和電容器這三種典型集成電路器件的版圖圖例解析，我們可以看到，模擬集成電路的版圖設計是一項精細且充滿挑戰的工作。它不僅需要深厚的電路知識， 更需要對半導體工藝和版圖技巧的深刻理解。每一個器件的布局、尺寸和互連方式都可能對最終的電路性能產生決定性的影響。
