連接器端子，主要通過端子倒刺與Housing干涉來實現，因此倒刺是連接器設計的關鍵要素之一。

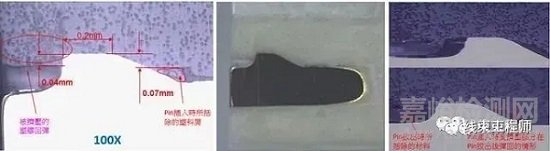

圖2為倒刺與塑膠材料干涉時在顯微鏡下呈現的情形。當pin插入時，會將材料刮除堆積在兩側及前端；當pin插入到位后，受擠壓的材料會彈回，但回彈后的塑膠無法回到原來狀態﹐ 只是部分回彈﹐彈回量約0.04mm(干涉量為0.07mm時)；拔出過程中,倒刺會刮除彈回的材料;倒刺插至終點時所擠壓的材料在倒刺拔除時會彈回；當Pin完全拔出后﹐與Pin配合的塑膠槽因?yàn)榈勾虒⒉牧瞎纬兇螬o此時再插入端子﹐其保持力將大大減小。所以﹐使用過的塑膠無法重復使用。

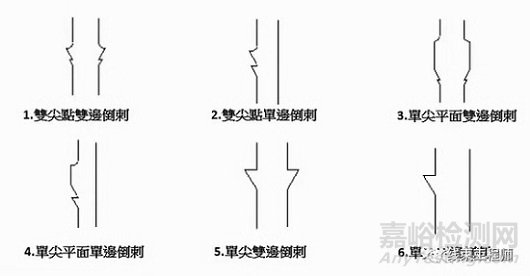

倒刺技術





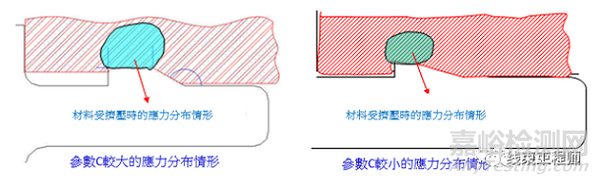

以下主要針對倒刺技術在塑膠本體較薄的連接器中出現的問題展開討論。以兩種案例為主，探討倒刺與保持力/成品的contact gap，通過顯微鏡觀察其干涉情形，進而優化倒刺設計的主要參數。

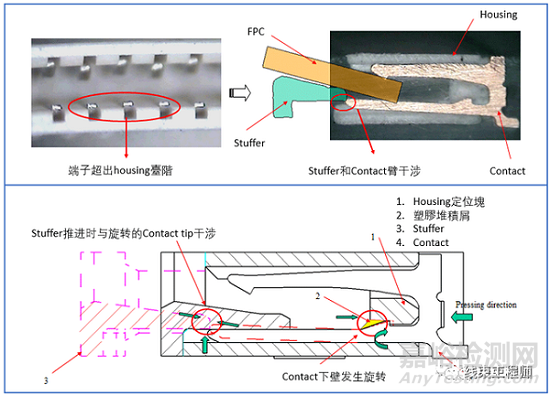

A． 線端與板端組裝時的倒刺結構設計問題，以FPC連接器為例：發現連接器端子上翹高出housing臺階, 造成FPC 插入連接器后推進stuffer時，stuffer會頂?shù)蕉俗宇^部，導致stuffer難以推進。因?yàn)镾tuffer推進時會與旋轉的金屬端子（Contact）發生干涉。金屬端子倒刺前端與Housing銷孔的間隙較小，壓入過程中塑膠屑堆積，金屬端子下壁發生旋轉。為改善此問題，Greenconn工程師將金屬端子前端與Housing銷孔的間隙增大以收容塑料屑。

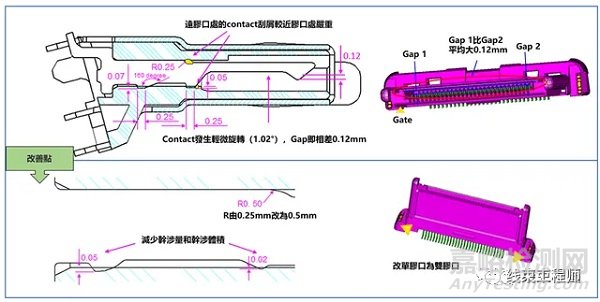

B． 連接器組裝工藝中倒刺結構設計問題：Gap1比Gap2平均大0.12mm。原因?yàn)檫h(yuǎn)膠口處的金屬端子刮屑較嚴重，而近膠口處較小，導致contact發生輕微旋轉（向下1.02度，Gap即相差約0.12mm）。對此，Greenconn工程師做了如下改進：



1. R由0.25mm改為0.5mm，從而使金屬端子鈍化，容易壓入而不刮屑；



2. 減小A、B兩處的干涉量和干涉體積；3. 改單膠口為雙膠口。

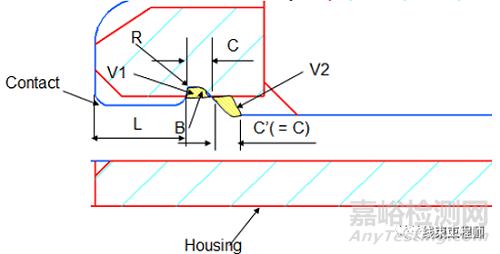

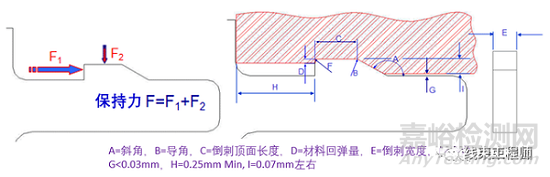

因連接器組裝過程中金屬端子導入時，金屬端子倒刺會破壞塑膠本體表皮組織，塑膠本體強度越弱，破壞越嚴重，因此而產生堆塑膠屑和組裝應力， 導致“Furrow現象”的發生。因此，基于實際問題和影響保持力的參數，在進行端子的倒刺結構優化時可依圖從以下幾點考量：



1、B: 導角盡可能的大



2、V1必須大于V2



3、R: 盡可能小



4、L: 長度不小于0.25mm



5、Housing銷孔與金屬端子（Contact）倒刺干涉壁強度盡可能均勻



6、金屬端子不能有下料毛邊







汽車線束圖如何繪制？



問題：汽車線束圖如何繪制？



解決方案1：



方法如下：

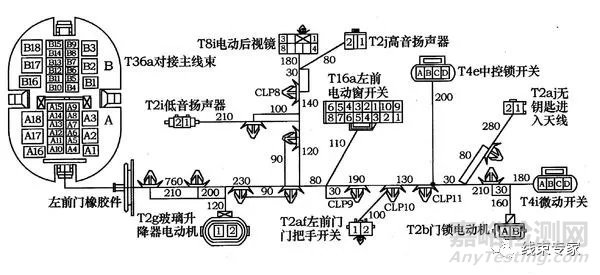

　　根據整車線束配置明細表，3D布線圖中的線束走向，運用CATIA中的測量工具，按照線束圖的繪制要求，量出所需要的各主干、分支、卡扣、扎帶、橡膠件等尺寸，通過合理的設計去布置2D圖，其線束圖的輪廓基本可以確定了。如圖所示，某汽車廠家SUV車型的門線束就是從3D布線圖中轉化過來的2D線束圖。再結合主機廠提供的各種技術文件資料，確定圖紙中護套的型號、位置、功能，確定扎帶、卡扣、橡膠件的型號和示意圖，并且完善圖紙的細節部分。





解決方案2：



在汽車電路設計過程中，工程師為了詳細地了解汽車電器的實際情況，便于汽車電路的布置和連接，需要借助原理框圖、汽車電路圖以及敷線圖。敷線圖雖然反映了電氣設備在汽車上的實際安裝位置，但是圖上導線縱橫交錯，增加了讀圖的難度，為了使電路圖更接近于實際，常需要繪制線束安裝圖。



線束圖就是根據電氣設備在汽車上的實際安裝部位繪制的全車電路圖，主要是以線束的形成出現的，圖面的線條較少，各部件之間連接的表達就成為其主要的內容，為表達清楚導線的顏色，接頭的端子代號，常需輔以線束分組和端子編號表及線束端子接線表。線束的內容：



一，線束的組成汽車線束圖由多個線束組成，有主線束，分線束。在圖上應表現出各線束的組成，每個線束上有幾個分支，每個分支上有多少根線，導線的顏色及條紋是什么。



二，線束的長度線束的長度包括線束的總長、每個分支的長度和兩個線端間隔的長度。



三，接線代號和接線標志汽車上的電器數量多而復雜，為使連線正確，各個連接點都應標注接線代號和接線標志，以便于連接。



四，插接器由于線束有多條，線束與線束、分支與線束、或分支與電器之間都是通過插接器進行連接的，應表示出每個插接器上有幾條導線，每條導線位于插接器接線孔的什么位置，插接器的形狀是什么樣的，相鄰的幾個插接器是否容易混淆。



導線的顏色為了讓大家更明白導線的顏色在汽車線束圖上的劃分，先介紹幾個名詞術語。主色：雙色導線中面積比例大的顏色。輔助色：雙色導線中面積比例小的顏色。單色導線：絕緣表面為一種顏色的導線。雙色導線：絕緣表面為兩種顏色的導線。在繪制汽車線束圖中，導線的顏色和代號標注，應該符合下表規定：這樣在汽車線束圖中，單色導線的顏色由上表規定的一種顏色組成，雙色導線的顏色由上表規定的兩種顏色配合組成，導線顏色的選用應優先選用單色，再選用雙色。其顏色標注也有規則，都采用顏色代號，如果單色導線，顏色為紅色，標注為 “R”；如果雙色導線，第一色為主色，第二色為輔助色，主色為紅色，輔助色為白色，標注為“RW”。這樣汽車線束導線顏色在線束圖上表達清晰，便于設計人員查閱。此外，各種汽車電器的搭鐵線應選用黑色導線，黑色導線除作搭鐵外，沒有其他用途。導線截面積導線的截面積根據工作電流的大小來選取，對于一些電流特別小的電器，如指示燈電路，為了保證應有的力學強度，導線的截面積不得小于0.5mm2。導線的截面積標注在顏色代碼前面，單位為毫米時不標注，如：1.25R表示導線截面積為1.25mm2的紅色導線；1.0G/Y表示導線截面積為1.0 mm2的雙色導線，主色為綠色，輔助色為黃色。



汽車線束圖繪制的一個原則是簡單明了，使整個圖的各方面表達接近實際，對使用、維修人員適用性較強。
