您當前的位置：檢測資訊 > 科研開發(fā)
嘉峪檢測網(wǎng) 2025-08-26 17:11
磷酸釩鈉（Na?V?(PO?)?，簡稱NVP）作為一種典型的聚陰離子型鈉離子電池正極材料，因其穩(wěn)定的三維鈉超離子導體（NASICON）結(jié)構(gòu)、高工作電壓和良好的熱穩(wěn)定性而備受關(guān)注。然而，在實際的電極制備過程中，NVP材料的特性也帶來了一系列涂膜工藝上的挑戰(zhàn)。本文將系統(tǒng)梳理NVP正極涂膜中的常見問題，分析其成因，并提供相應的解決方案。
一、 NVP材料特性及其對涂膜工藝的影響
在分析具體問題前，必須了解NVP材料的本征特性：
高密度和硬度：NVP材料密度較大，且NASICON結(jié)構(gòu)堅硬，導致漿料易沉降，對攪拌和涂布工藝要求高。表面惰性：與碳材料（如SP）的相容性較差，不易分散，易導致導電網(wǎng)絡構(gòu)建不充分。
親水性：與某些PVDF體系的粘結(jié)劑親和力不足，漿料穩(wěn)定性差。這些特性是導致后續(xù)諸多涂膜問題的根本原因。
二、 常見問題、成因分析與解決方案
問題一：漿料沉降嚴重，穩(wěn)定性差
現(xiàn)象描述：漿料在靜置后很快出現(xiàn)明顯分層，底部有堅硬的沉淀，無法通過簡單攪拌重新分散均勻。
成因分析：
1）材料密度大：NVP材料密度高，重力作用下易下沉。
2）漿料粘度低：溶劑過多或增稠劑（粘結(jié)劑）不足，無法提供足夠的懸浮力。
3）分散劑選擇不當或用量不足：未能有效克服顆粒間的范德華力，顆粒團聚后加速沉降。
解決方案：
1、優(yōu)化攪拌工藝：
1）行星式攪拌：采用自轉(zhuǎn)與公轉(zhuǎn)相結(jié)合的行星式攪拌機，確保漿料被高強度地剪切混合，打破初次團聚。2）分步加料：通常順序為：先將粘結(jié)劑（PVDF）完全溶解于溶劑（NMP）中形成膠液 → 加入導電劑（SP）高速分散 → 最后分批加入NVP粉末，低速攪拌以減少引入氣泡，高速分散以均勻混合。
2、優(yōu)化漿料配方：
1）調(diào)整固含量：適當提高漿料固含量，增加整體粘度。
2）添加分散劑：引入高效的分散劑（如PVP、磷酸酯類分散劑），其親水基團與溶劑作用，疏水基團吸附在NVP顆粒表面，形成空間位阻或靜電排斥，防止團聚。需通過實驗確定合適的添加量（通常為活性物質(zhì)質(zhì)量的0.5%~2%）。
3）使用共粘結(jié)劑體系：在PVDF體系中可少量添加CMC（羧甲基纖維素鈉），其長鏈分子能有效增稠并防止沉降。
問題二：極片干燥后出現(xiàn)裂紋
現(xiàn)象描述：
極片在烘箱干燥后，表面出現(xiàn)龜裂或大的裂紋，嚴重影響極片機械完整性。
成因分析：
1）干燥速率過快：表面溶劑迅速蒸發(fā)，表層收縮，而內(nèi)層溶劑還未及時逸出，導致內(nèi)應力不均將表面拉裂。
2）漿料粘彈性不佳：粘結(jié)劑含量過低或分散不均，漿料內(nèi)聚力不足，無法抵抗干燥應力。
3）極片厚度過厚：一次涂布過厚，加劇了表層與內(nèi)層的干燥速率差。
解決方案：
1）優(yōu)化干燥程序：采用“梯度升溫”或“分段干燥”模式。第一階段用較低溫度（如60-80℃）緩慢干燥，讓大部分溶劑平穩(wěn)蒸發(fā)；第二階段提高溫度（如100-120℃）徹底去除殘留溶劑。
2）調(diào)整漿料配方：確保粘結(jié)劑（PVDF）含量充足（通常為活性物質(zhì)質(zhì)量的3%-8%），并分散均勻，以提供足夠的柔韌性和粘結(jié)力。
3）控制涂布厚度：如果所需面密度較高，可采用“多次薄涂”的方式，即涂布一層 → 初步干燥 → 再涂布下一層，以此類推。

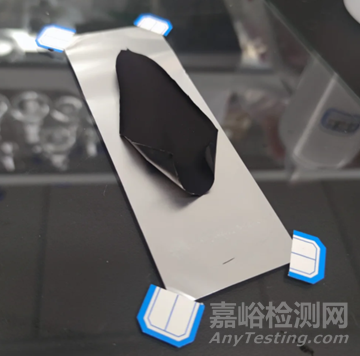

問題三：極片掉粉、剝離強度低現(xiàn)象描述：干燥后的極片用手指輕輕摩擦即大量掉粉，或從集流體（鋁箔）上輕易剝離。
成因分析：
1）粘結(jié)劑失效：粘結(jié)劑選擇不當、用量不足或分散不均。
2）集流體處理不當：鋁箔表面有油污或氧化層，影響粘結(jié)劑與箔材的結(jié)合。
3）漿料滲透性差：漿料未能有效浸潤鋁箔表面微觀孔洞，形成機械互鎖。
解決方案：
1）確保粘結(jié)劑質(zhì)量與用量：檢查PVDF分子量是否合適，并確保其用量在有效范圍內(nèi)。
2）集流體預處理：對鋁箔進行等離子清洗或電暈處理，能有效去除油污、活化表面、提高表面能，極大增強漿料潤濕性和粘結(jié)力。這是比較有效的手段之一。
3）改善漿料潤濕性：在漿料中添加少量潤濕劑（如NMP預潤濕鋁箔），或選擇潤濕性更好的粘結(jié)劑體系（如水性體系中的SBR+CMC）。
4）增加軋制壓力：對干燥后的極片進行輥壓，增加活性物質(zhì)、導電劑、粘結(jié)劑與集流體之間的接觸緊密程度。
5）烘干調(diào)整：對于集流體脫落可以試試用100℃烘干12小時以上，不要用60℃

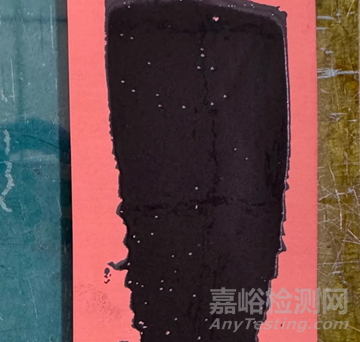

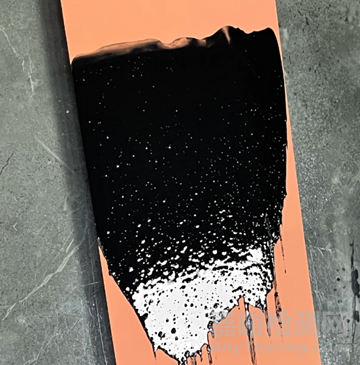

問題四：表面出現(xiàn)針孔、氣泡
現(xiàn)象描述：
極片表面存在大量微小孔洞（針孔）或較大的氣泡凸起。
成因分析：
1）漿料脫泡不徹底：攪拌過程中引入了過多空氣。
2）涂布方式：刮刀涂布時，漿料中的氣泡被刮刀拖拽形成針孔軌跡。
解決方案：
1）真空脫泡：攪拌完成后，將漿料轉(zhuǎn)移至容器中進行真空脫泡處理（例如，-0.09 MPa下靜置15-30分鐘）。
2）調(diào)整攪拌工藝：在最后低速攪拌階段延長攪拌時間，有助于大氣泡上浮破裂。
3）控制涂布參數(shù)：調(diào)整刮刀角度、間隙和涂布速度，減少氣泡帶入。
問題五：極片均勻性差（條紋、厚度不均）
現(xiàn)象描述：
極片表面有方向性的條紋，或不同區(qū)域的厚度差異明顯。
成因分析：
1）漿料分散不均：NVP顆?；?qū)щ妱┐嬖趫F聚體。
2）涂布設備問題：刮刀有缺口或損傷；背輥或涂布棒不潔凈、有損傷。（選擇高精度、易清洗的涂膜機，如慧諾智能的翻蓋式刮刀涂膜機）
3）漿料供給不穩(wěn)定。
解決方案：
1）確保漿料質(zhì)量：加強分散和過濾（使用100-200目篩網(wǎng)過濾漿料），去除大顆粒團聚物。
2）設備維護：定期檢查并清潔、更換刮刀和各類輥筒。
3）校準涂布參數(shù)：確保涂布間隙均勻，基材張力穩(wěn)定。
問題六：極片表面粗糙，顆粒感嚴重
現(xiàn)象描述：
干燥后的極片手感粗糙，肉眼可見明顯的顆粒凸起，表面光澤度差。輥壓后可能無法完全壓平，影響電池性能。
成因分析：
1）NVP材料本身粒徑大或分布寬：如果采購的NVP原料D50粒徑過大（如>10μm）或粒徑分布過寬，大顆粒會直接導致涂膜表面粗糙。
2）漿料分散極不充分：這是常見的原因。NVP硬顆粒和導電劑（如SP）形成堅硬的團聚體，未能被有效打開和分散，這些團聚體在涂布時被刮刀刮出，形成顆粒感。
3）導電劑處理不當：導電炭黑（SP）具有極高的比表面積和強烈的團聚傾向，如果未先與粘結(jié)劑膠液充分分散形成導電膠，則會形成巨大的、難以破碎的導電劑團塊。
4）漿料過濾不當：漿料中混入了環(huán)境粉塵或攪拌設備磨損產(chǎn)生的大顆粒異物。
解決方案：
1）優(yōu)化加料順序：務必遵循 “粘結(jié)劑溶解 → 導電劑分散 → 活性物質(zhì)混合” 的順序。在加入導電劑后，必須進行長時間的高速剪切（如3000rpm，30-60分鐘），確保其與膠液充分混合形成均一的導電膠，此為關(guān)鍵步驟。
2）延長攪拌時間：加入NVP后，確保足夠的高速分散時間，使大的團聚體被打散。
3）使用研磨設備：如果量少的話建議自己用研缽混，并且可以加Nmp前干磨盡可能徹底，也能保證pvdf和其他均勻混合，加入分散劑后，快速研磨5分鐘左右就可以。對于大批量生產(chǎn)，可采用砂磨機或球磨機對漿料進行循環(huán)處理，利用研磨珠的碰撞和剪切力徹底打破團聚，這是獲得超細、均勻漿料的有效手段。
4）源頭控制——篩選材料：選擇粒徑適中（如D50在4-8μm）、粒徑分布均勻（窄分布）的NVP產(chǎn)品。對于導電劑，可選擇分散性更好的型號或使用碳納米管(CNT)/石墨烯等進行復配。
強化分散工藝：
1）嚴格過濾：在涂布前，使用合適目數(shù)的篩網(wǎng)對漿料進行過濾，剔除殘留的大顆粒和雜質(zhì)。
2）適度輥壓：通過調(diào)整輥壓機的壓力和間隙，將表面凸起的顆粒壓平壓實，但需注意壓力過大可能導致極片脆斷。
問題解析
1）如何解決厚度不均與條紋問題？實驗涂膜機采用高精度伺服電機控制涂布間隙，確保涂布厚度可在微米級精確調(diào)控和重復，同一批次極片的面密度差異極小，極大提升實驗數(shù)據(jù)的一致性和可信度。
2）如何保證漿料涂布狀態(tài)一致，避免沉降影響？實驗涂膜機配備恒速、恒壓的供料系統(tǒng)，確保從開始到結(jié)束，漿料都以均勻的狀態(tài)被涂敷，消除手動涂布因操作時間和手法不同帶來的不確定性。
3）如何避免干燥開裂？設備集成均勻加熱板，能提供穩(wěn)定、均勻的熱場，輔助極片固化。對于解決干燥開裂問題，我們建議用戶通過“多次薄涂” 的工藝方案來替代復雜的程序升溫：即先涂一層薄層，低溫預熱初步固化后，再涂下一層。這種方法結(jié)合涂膜機的厚度控制能力，能有效內(nèi)應力，同樣可以獲得無裂紋的高質(zhì)量極片。
總結(jié)而言，應對NVP材料的涂膜挑戰(zhàn)，需要遵循“材料-配方-工藝-設備”的系統(tǒng)性思維。其中，采用高精度的自動化涂膜設備是實現(xiàn)工藝參數(shù)化、標準化和重現(xiàn)性的核心技術(shù)手段，能為準確的電化學性能評測奠定堅實的基礎(chǔ)。
來源：未知
關(guān)于我們 聯(lián)系我們 營業(yè)執(zhí)照 全國服務電話：400-818-0021 嘉峪檢測版權(quán)所有 備案號：京ICP備14047019號-2
京公網(wǎng)安備11010802046783號
