塑料蠕變?cè)囼?yàn)相關標準與方法

嘉峪檢測網 2025-08-26 18:11

塑料廣泛應用于汽車工業。目前，一輛汽車大約有30000個零件，其中1/3是由塑料制成的，總共有約39種不同類型的基本塑料和聚合物用于制造汽車。

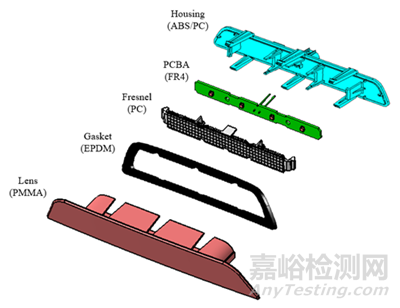

超過70%的汽車用塑料來自四種聚合物：聚丙烯、聚氨酯、聚酰胺和PVC。塑料使工程師能夠設計任何產品形狀，同時保持足夠的強度和減輕重量。汽車照明的主要材料是塑料和彈性體，如PC、PP、ABS、PMMA等。典型的汽車剎車燈如圖1所示。

蠕變和應力松弛

塑料是粘彈性材料，對應力的響應兼有彈性固體和粘性流體的雙重特性。一些常見的力學效應有蠕變、應力松弛、斷裂和疲勞。這些效應的變化特性對應變率、作用時間、作用歷史和溫度等因素非常敏感。多年來，我們已經開發了許多材料模型來預測粘彈性材料的行為，其中最成功的數學模型基于彈簧單元（彈性效應）和緩沖器單元（粘性效應）。包括麥克斯韋模型、開爾文模型和兩者的結合。

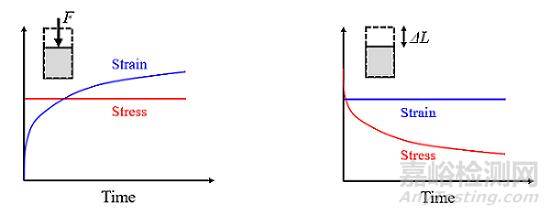

蠕變是塑料最重要的失效模式之一。塑料受恒定的載荷時，表現出隨時間變化的應變響應，如圖3所示，這種行為稱為蠕變。塑料粘彈性的另一個重要特性是應力松弛：如果塑料承受恒定的應變，則維持該應變所需的應力減小。應力松弛行為在墊片、密封件、彈簧和卡扣組件的設計以及螺栓預緊設計中非常重要。

介觀蠕變機制

蠕變機制與非牛頓流體相關，而松弛過程中蠕變應變的增加與彈性應變的減小量相同，故蠕變過程是與非牛頓流體一致的粘性變形過程，應力松弛過程則是材料彈性與粘性之間平衡的結果。

通常，聚合物是由許多由化學鍵連接的結構單元組成的，它是多層次結構的總和，包括近程結構、遠程結構、聚集態結構和織態結構。圖4顯示了多個鏈段的聚集態結構，橢圓所包圍的部分是一個完整的分子鏈。同樣，在實際分子鏈中存在鏈段間、鍵角限制和勢壘等界面相互作用，且分子鏈段由于本身在微觀上具有完全的各向同性彈性，在拉伸力作用下產生彈性變形。

從圖5可以看出，在拉伸載荷作用下，非晶態分子結構由于分子間鍵較低,容易引起聚合物分子的解纏和相互滑移。晶體分子結構具有更強、更密集的鍵。它易受傾斜和重新定向以及輕微膨脹的影響。

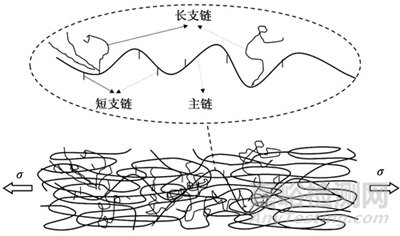

圖4 聚合物的分子結構圖

圖5 聚乙烯分子結構示意圖

當施加外載荷時，單元本身發生彈性變形，沿基體與界面的法向應力梯度成為相對運動的動力源，界面間將被動產生內耗而發生不同程度的滑移，在加載方向上產生蠕變。在蠕變過程中，外力保持不變，由于其短期特性，彈性力會立即發生彈性變形。粘滯力隨時間的推移逐漸增大，直到彈性力和粘滯力達到平衡為止。

各階段蠕變意義

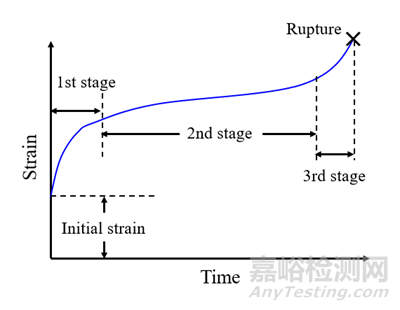

蠕變曲線中有3個階段，如圖6。

圖6 蠕變的三個應變的變化階段

第一階段-初級蠕變（Primary Creep）

· 曲線特征：剛加載時，應變速率逐漸減小。· 物理意義：這一階段，材料內部的分子鏈和微觀結構正在快速調整。部分分子鏈解開取向、局部應力松弛，使材料逐漸找到一個新的平衡狀態。

第二階段-穩態蠕變（Secondary Creep）

· 曲線特征：應變隨時間近似線性增長，變形速率恒定。

· 物理意義：內部的應力松弛與分子鏈滑移達成動態平衡。材料在這一階段表現出

這是工程設計中最關注的階段，因?yàn)榱慵拇蟛糠址蹓勖荚谶@里消耗。

第三階段-三級蠕變（Tertiary Creep）

· 曲線特征：變形速率急劇增加，直至斷裂.

· 物理意義：在長期載荷下，材料局部已經出現微裂紋或頸縮，導致局部應力集中，最終加速破壞。

一旦進入這一階段，零件已經“不可逆”，失效只是時間問題。

通常，蠕變的第一和第二階段通常是最重要的。圖7顯示了某款塑料蠕變?cè)囼?yàn)數據。

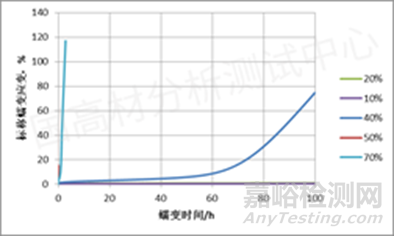

圖7 某軟質塑料的標稱蠕變應變曲線圖

蠕變測試方法

塑料蠕變?cè)囼?yàn)相關標準：

ISO 899-1 蠕變行為的測定 - 第 1 部分：拉伸蠕變

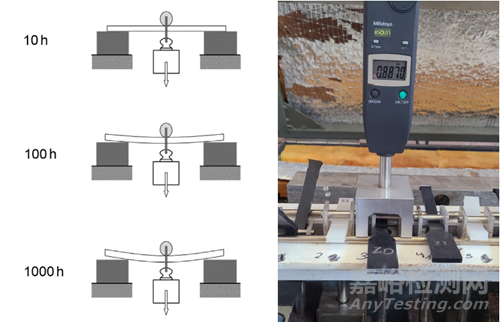

ISO 899-2 蠕變行為的測定 - 第 2 部分：三點加載的彎曲蠕變

ASTM D2990塑料拉伸、壓縮和彎曲蠕變和蠕變破裂的標準測試方法

ISO 16770塑料 - 聚乙烯環境應力開裂 (ESC) 的測定 - 全缺口蠕變?cè)囼?yàn) (FNCT)

ISO 3384-1硫化或熱塑性橡膠 – 壓縮應力松弛的測定

蠕變?cè)囼?yàn)確定了哪些特征值？

拉伸蠕變應變、標稱拉伸蠕變應變、拉伸蠕變模量、標稱拉伸蠕變模量、破斷時間、等時應力-應變曲線、蠕變恢復等。

需要提前明確哪些條件？

進行蠕變性能測試，需明確三個條件：溫度、載荷、時間。溫度應與狀態調節相同的環境下進行試驗，試驗時間內溫度偏差在±2℃；載荷應與材料的預期應用相當，規定初始應變可通過模量進行換算得出初始載荷；時間無規定，準確至±2s內，通常在1000h內。

蠕變測試案例

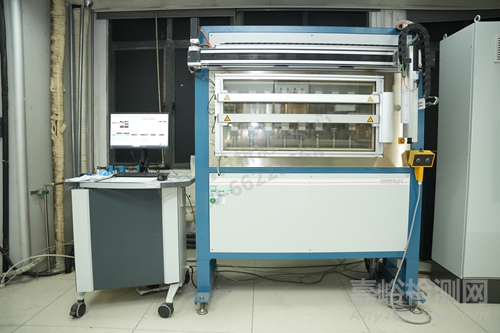

圖8 蠕變?cè)囼?yàn)機

技術參數：

1、最大載荷5 kN；

2、精度等級0.5級；

3、試驗溫度-20-150℃。

背景：

隨著汽車使用時間的增長，車燈塑料部件在長期受力情況下會發生緩慢且持續的變形現象。車燈蠕變看似微小，卻可能帶來嚴重后果：光型偏離法規要求、密封性能下降導致進水起霧、甚至燈殼開裂引發完全失效。

1）拉伸蠕變測試

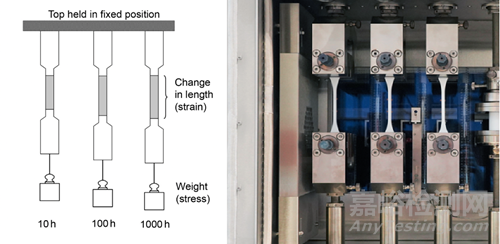

圖9 拉伸蠕變測試過程

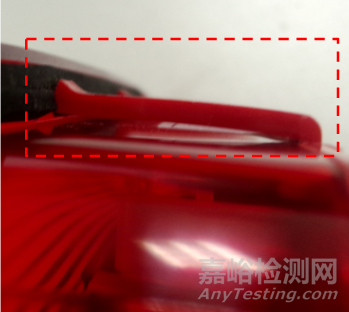

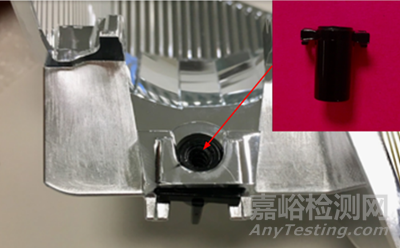

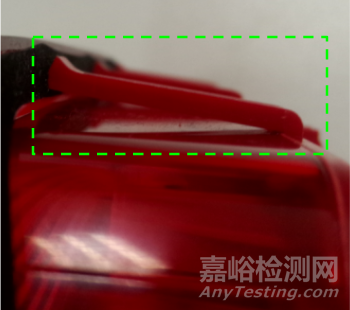

用于汽車的典型材料PMMA表現出室溫蠕變。其初始抗拉強度較高，但長期高應力載荷下會出現變形和裂紋現象。在評估最大螺釘扭矩時，由于螺釘墊部件中應力松弛的存在，3小時熱循環試驗后可檢測到低扭矩（圖10）。由于應力松弛的存在，長時間熱循環試驗后，過大的預載可能導致殼體夾具永久變形（圖11）。
