在競爭激烈的現(xiàn)代工業(yè)環(huán)境中，產(chǎn)品的長期可靠性是核心競爭力。傳統(tǒng)壽命試驗耗時漫長（數(shù)月乃至數(shù)年），尤其對高可靠性產(chǎn)品或昂貴設(shè)備而言，其成本與時效性難以承受。加速壽命試驗（Accelerated Life Testing, ALT） 通過施加強化應(yīng)力（如高溫、高濕、高電壓、機械載荷），在短時間內(nèi)激發(fā)產(chǎn)品失效，再通過統(tǒng)計模型外推至正常使用條件下的壽命與可靠性指標，成為破解這一難題的核心技術(shù)。而在研發(fā)初期、小批量生產(chǎn)或針對高價值產(chǎn)品時，小樣本ALT 的設(shè)計與評估更顯關(guān)鍵。本文結(jié)合典型案例，深入探討小樣本ALT的設(shè)計原理、實施流程、數(shù)據(jù)分析方法及面臨的挑戰(zhàn)。
一、 小樣本ALT的核心理論與設(shè)計原則
1.加速模型：物理失效機理的數(shù)學橋梁
Arrhenius模型 (溫度加速)： 適用于由化學反應(yīng)（如電解液分解、絕緣老化、材料氧化）主導(dǎo)的失效，壽命 L = A * exp(Ea/(k*T))。其中 Ea 為活化能 (eV)，k 為玻爾茲曼常數(shù)，T 為絕對溫度 (K)。
Eyring模型 (廣義應(yīng)力)： 擴展了 Arrhenius，可包含溫度以外的應(yīng)力（電壓、濕度等），壽命 L = (1/(A*S)) * exp(Ea/(k*T)) (S 為其他應(yīng)力)。
逆冪律模型 (電壓/機械應(yīng)力)： 適用于電應(yīng)力（如介電擊穿、電遷移）或機械疲勞，壽命 L = K * V^-n (V 為電壓/應(yīng)力水平，n 為加速因子)。
溫濕度模型 (Peck, Hallberg-Peck)： 專門用于濕度相關(guān)失效（如金屬化腐蝕、分層），壽命 L = A * (RH%)^-m * exp(Ea/(k*T)) (RH% 為相對濕度)。
2.壽命分布：失效時間的統(tǒng)計規(guī)律
Weibull分布： 最常用，累積失效概率 F(t) = 1 - exp(-(t/η)^β)。β (形狀參數(shù)) 決定失效率趨勢 (β<1 遞減，β=1 恒定，β>1 遞增)；η (特征壽命) 代表尺度。
對數(shù)正態(tài)分布： 適用于退化失效機理（如半導(dǎo)體參數(shù)漂移、磨損累積），失效時間的對數(shù)服從正態(tài)分布。
指數(shù)分布： 僅適用于恒定失效率場景 (β=1 的 Weibull 特例)，實際應(yīng)用較少。
3.小樣本設(shè)計的核心挑戰(zhàn)與策略
最大化信息獲?。?選擇最有效的應(yīng)力類型和水平組合，確保能激發(fā)失效，且外推不過于激進。
利用先驗信息： 整合歷史數(shù)據(jù)、相似產(chǎn)品數(shù)據(jù)、物理失效機理知識、專家經(jīng)驗作為貝葉斯分析的先驗分布，顯著減少所需樣本量。
優(yōu)化應(yīng)力水平： 通常設(shè)置 3-4 個應(yīng)力水平。最低應(yīng)力應(yīng)高于使用條件但不過高以致改變失效模式；最高應(yīng)力應(yīng)能產(chǎn)生失效，但避免引入新機理。應(yīng)力間距需平衡信息量與模型外推風險。
優(yōu)化樣本分配： 在較高應(yīng)力水平分配更多樣本（失效更快，信息更多），在較低應(yīng)力水平也需分配樣本以約束模型外推。
考慮刪失數(shù)據(jù)： 試驗結(jié)束時未失效的產(chǎn)品提供重要信息（壽命 > 試驗時間），稱為右刪失數(shù)據(jù)，必須納入分析。
選擇穩(wěn)健模型與方法： 優(yōu)先選擇物理意義明確、在類似產(chǎn)品上驗證過的模型。采用最大似然估計 (MLE) 或貝葉斯方法處理小樣本。
挑戰(zhàn)： 數(shù)據(jù)稀疏導(dǎo)致參數(shù)估計方差大、置信區(qū)間寬、模型選擇不確定性高。
二、 典型案例分析：電動汽車鋰電池循環(huán)壽命評估（小樣本場景）
1.背景與目標：
某新型鋰離子動力電池設(shè)計目標：在 25°C 標準溫度下，經(jīng)過 1500 次充放電循環(huán)（100% DOD）后，容量保持率 ≥ 80%。
挑戰(zhàn)： 完成 1500 次循環(huán)需數(shù)月時間。研發(fā)階段樣件昂貴且數(shù)量有限（僅 15 個可用于測試）。
ALT目標： 利用小樣本 ALT 評估在 25°C 下達到 80% 容量保持率的循環(huán)次數(shù)分布（特別是可靠度 R(1500)），并預(yù)測 B10 壽命（10% 電池失效的循環(huán)次數(shù)）。
2.試驗設(shè)計：
失效定義： 容量衰減至初始容量的 80%。
加速應(yīng)力選擇： 溫度是影響鋰離子電池老化（主要是 SEI 膜增長、鋰沉積、正極材料溶解）的關(guān)鍵因素。選擇 Arrhenius 模型。
應(yīng)力水平： 4 個溫度水平：35°C (T1), 45°C (T2), 55°C (T3)。正常使用溫度 25°C (T0) 作為外推目標。注意：55°C 接近極限，需監(jiān)控是否引入新失效模式（如析鋰）。
樣本分配
： 總樣本 15 個。分配：T1 (35°C) - 4 個， T2 (45°C) - 5 個， T3 (55°C) - 6 個（較高溫度分配更多）。
試驗終止規(guī)則： 每個應(yīng)力水平至少觀測到 2-3 個失效，或達到預(yù)設(shè)的最大循環(huán)次數(shù)（如 T3 設(shè) 800 次，T2 設(shè) 1200 次，T1 設(shè) 1800 次），未失效樣本記為右刪失。

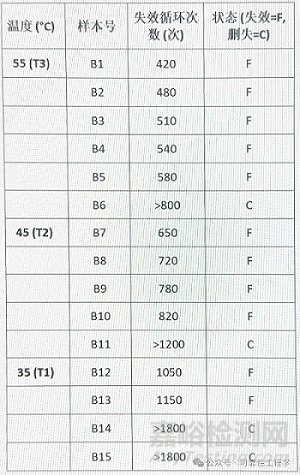

3.試驗數(shù)據(jù)（模擬）：
4.數(shù)據(jù)分析與評估：
B10 壽命 (25°C)： 可靠度 R=90% (即 10% 失效) 對應(yīng)的壽命。由 Weibull 公式 t(R) = η * [-ln(R)]^(1/β) 計算：
B10 = 2800 * [-ln(0.9)]^(1/3.2) ≈ 2800 * (0.10536)^(0.3125) ≈ 2800 * 0.48 ≈ 1344 次循環(huán)。
可靠度 R(1500) (25°C)： 1500 次循環(huán)后的存活概率。R(t) = exp(-(t/η)^β)：
R(1500) = exp(-(1500/2800)^3.2) ≈ exp(-(0.5357)^3.2) ≈ exp(-0.5357^3.2)。
計算 0.5357^3.2 ≈ 0.5357^3 * 0.5357^0.2 ≈ (0.1537) * (0.88) ≈ 0.135。
R(1500) ≈ exp(-0.135) ≈ 0.874 或 87.4%。
置信區(qū)間： 小樣本下置信區(qū)間通常很寬。軟件會輸出 B10 和 R(1500) 的置信區(qū)間（如 90% CI）。假設(shè) B10 的 90% CI 為 [1100, 1650] 次，R(1500) 的 90% CI 為 [0.78, 0.94]。這反映了小樣本帶來的顯著不確定性。
β ≈ 3.2 (大于 1，表明失效率隨時間遞增，符合老化磨損特征)。
Ea ≈ 0.65 eV (在鋰離子電池典型活化能范圍內(nèi)，驗證模型合理性)。
η0 (25°C) ≈ 2800 次循環(huán) (25°C 下達到 63.2% 失效的循環(huán)次數(shù)估計值)。
假設(shè)壽命分布： Weibull分布 (常用于描述疲勞/老化壽命)。
假設(shè)加速模型： Arrhenius模型。特征壽命 η 與溫度關(guān)系：η(T) = η0 * exp(Ea/(k * (1/T0 - 1/T)))。其中 T0 是參考溫度（常取 25°C=298K），η0 是 T0 下的特征壽命。
使用統(tǒng)計軟件（如 Minitab, JMP, R (survival, WeibullR 包) 或 Python (lifelines, reliapy 包)）基于上述數(shù)據(jù)和模型進行 MLE 擬合。同時估計：
Weibull 形狀參數(shù) β (假設(shè)在應(yīng)力下恒定？或變化？本例假設(shè)恒定)。
活化能 Ea。
參考溫度 T0 (25°C) 下的特征壽命 η0。
步驟 1：模型假設(shè)與參數(shù)估計 (MLE)
步驟 2：結(jié)果解讀 (模擬輸出核心參數(shù))
步驟 3：目標可靠性指標計算
5.結(jié)論與決策：
點估計顯示 B10 壽命 (1344 次) 低于設(shè)計目標 (1500 次)，可靠度 R(1500) (87.4%) 也低于 100%。
置信區(qū)間下限 (B10: 1100次, R(1500): 78%) 更令人擔憂，表明有相當風險達不到目標。
決策： 研發(fā)團隊需要 改進電池設(shè)計（如優(yōu)化電解液配方、改進電極材料/涂層、優(yōu)化充放電策略）?；?ALT 結(jié)果，可針對性分析高溫下老化更快的原因。改進后，需進行新一輪（可能仍是小樣本）ALT 驗證效果。不能僅憑點估計下結(jié)論，必須考慮置信區(qū)間反映的風險。
三、 案例拓展：風電變槳軸承加速試驗（機械載荷應(yīng)力）
1.背景與目標：
評估大型風力發(fā)電機變槳軸承在模擬 20 年設(shè)計壽命內(nèi)的疲勞可靠性。
挑戰(zhàn)： 軸承尺寸巨大、成本極高；真實載荷譜復(fù)雜（風載波動）；試驗周期極長。
小樣本： 僅 3 個軸承可用于破壞性試驗。
2.試驗設(shè)計：
失效定義： 軸承出現(xiàn)剝落、裂紋（通過振動、聲發(fā)射監(jiān)測）或扭矩異常增大。
加速應(yīng)力選擇： 載荷（力矩/力） 是疲勞壽命的關(guān)鍵驅(qū)動因素。選擇 逆冪律模型：L = K * S^-n (L 為壽命，S 為載荷水平)。
應(yīng)力水平： 基于設(shè)計載荷譜，選擇 3 個載荷水平：S1 (1.2倍額定載荷), S2 (1.5倍), S3 (1.8倍)。目標外推至額定載荷 S0。
樣本分配： 每個載荷水平 1 個樣本 (共 3 個)。
試驗終止： 運行至失效或達到高載荷水平下預(yù)期的長壽命（設(shè)置較長但可行的試驗時間上限）。
3.數(shù)據(jù)分析挑戰(zhàn)與貝葉斯方法應(yīng)用：
收集先驗信息： 同類型但較小軸承的歷史試驗數(shù)據(jù)、基于材料特性的仿真分析結(jié)果 (S-N 曲線)、專家對 n 值 (逆冪指數(shù)) 和 Weibull β 的預(yù)估。
建立先驗分布： 例如，基于歷史數(shù)據(jù)假設(shè) n ~ Normal(均值=8, 標準差=1)，β ~ Lognormal(均值=1.2, 標準差=0.3)。
結(jié)合似然函數(shù)： 使用基于 Weibull-逆冪律模型的似然函數(shù)，包含新試驗的失效/刪失數(shù)據(jù)。
計算后驗分布： 使用 MCMC (Markov Chain Monte Carlo) 算法（如 Stan, PyMC3）計算模型參數(shù) (n, K, β) 和 S0 下壽命指標 (B10, L10) 的后驗分布。
挑戰(zhàn)： 樣本量極小 (n=3)，傳統(tǒng) MLE 估計方差極大，甚至可能不收斂。
解決方案： 貝葉斯方法。
優(yōu)勢： 貝葉斯方法有效融合了寶貴的先驗知識，即使在新試驗數(shù)據(jù)極其有限的情況下，也能提供比單純依賴新數(shù)據(jù)或先驗知識更合理、不確定性更?。ê篁灧植挤讲罡。┑墓烙嫿Y(jié)果及其可信區(qū)間。
四、 小樣本ALT的挑戰(zhàn)與前沿發(fā)展
1.主要挑戰(zhàn)：
模型不確定性： 模型選擇錯誤或外推過遠導(dǎo)致預(yù)測嚴重偏差。小樣本更難驗證模型。
失效機理一致性： 高應(yīng)力下是否引發(fā)與正常應(yīng)力下相同的失效模式？需嚴格驗證（失效分析）。
參數(shù)估計方差： 小樣本導(dǎo)致關(guān)鍵參數(shù)（如 Ea, n, β）估計的置信區(qū)間過寬，影響決策。
先驗信息質(zhì)量： 貝葉斯方法依賴先驗，不準確或有偏的先驗會導(dǎo)致錯誤結(jié)果。
競爭失效模式： 產(chǎn)品存在多種失效機理時，小樣本更難區(qū)分和建模。
2.前沿發(fā)展與應(yīng)對：
基于物理的退化建模 (Physics-Based Degradation Modeling)： 不直接關(guān)注“失效時間”，而是監(jiān)測關(guān)鍵性能參數(shù)（如電池容量、軸承振動幅度）的退化軌跡。建立應(yīng)力下退化速率模型，外推至失效閾值。充分利用中間退化數(shù)據(jù)，信息量遠大于單一的失效時間，特別適合小樣本。需要可靠的在線/離線監(jiān)測手段。
貝葉斯層次模型 (Bayesian Hierarchical Modeling)： 處理產(chǎn)品/單元間的變異性，允許參數(shù)（如個體 η）服從某個分布。更靈活地利用群體信息和個體數(shù)據(jù)。
序貫試驗設(shè)計 (Sequential Design)： 根據(jù)已獲得的部分試驗結(jié)果，動態(tài)調(diào)整后續(xù)試驗方案（如增加某應(yīng)力樣本、停止無效試驗點），優(yōu)化資源利用和信息獲取效率。
融合多源信息： 更系統(tǒng)性地融合計算機仿真 (CAE)、臺架試驗、現(xiàn)場數(shù)據(jù)、物理模型、專家判斷，構(gòu)建更穩(wěn)健的預(yù)測模型。
機器學習輔助： 探索利用 ML 進行失效模式識別、異常檢測、輔助模型選擇和不確定性量化。
五、 結(jié)論
小樣本加速壽命試驗是解決高可靠性、高成本產(chǎn)品壽命評估時效性與成本瓶頸的關(guān)鍵工程技術(shù)。其成功實施依賴于對產(chǎn)品失效物理的深刻理解、加速模型的合理選擇、試驗應(yīng)力的精心設(shè)計、統(tǒng)計模型（尤其是 Weibull/對數(shù)正態(tài)結(jié)合 Arrhenius/逆冪律等）的恰當應(yīng)用，以及對小樣本數(shù)據(jù)分析方法（MLE、貝葉斯）的熟練掌握。鋰電池和風電軸承案例展示了在不同應(yīng)力類型（溫度、載荷）和行業(yè)中的應(yīng)用邏輯。
面對小樣本帶來的巨大不確定性挑戰(zhàn)，充分利用先驗知識（貝葉斯方法） 和 轉(zhuǎn)向基于性能退化的建模 是最具前景的解決路徑。同時，嚴謹?shù)氖Х治鲆源_認加速應(yīng)力下機理的一致性，以及對預(yù)測結(jié)果置信區(qū)間的審慎解讀，對于避免錯誤決策至關(guān)重要。隨著基于物理的建模、多源信息融合技術(shù)和人工智能方法的深入應(yīng)用，小樣本ALT的設(shè)計與評估能力將不斷提升，為產(chǎn)品可靠性設(shè)計與驗證提供更強大、更高效的支持，最終推動高可靠、長壽命產(chǎn)品的研發(fā)與市場化進程。在資源受限的現(xiàn)實世界中，掌握小樣本ALT技術(shù)，意味著在產(chǎn)品質(zhì)量與上市速度的博弈中贏得了關(guān)鍵優(yōu)勢。
京公網(wǎng)安備11010802046783號
