Silicon Based Epitaxial Thin Films
什么是外延工藝

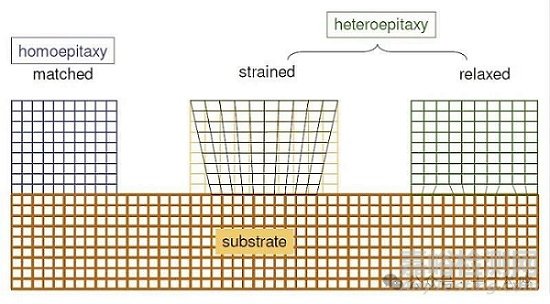

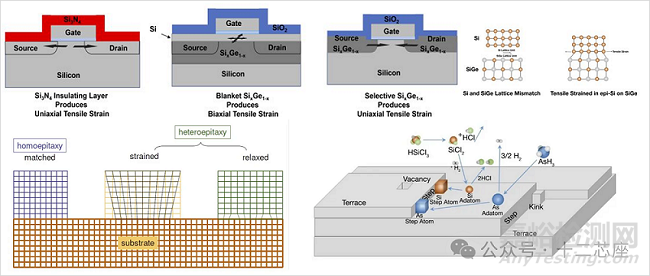

外延被定義為“一種晶體物質在另一種晶體物質上的規則取向生長”。同質外延（在與襯底相同材料上生長外延層）和異質外延（在與襯底不同的材料上生長外延層）這兩種工藝都用于半導體器件制造。根據界面條件和晶格參數，異質外延膜可以形成應變或弛豫的晶格結構。

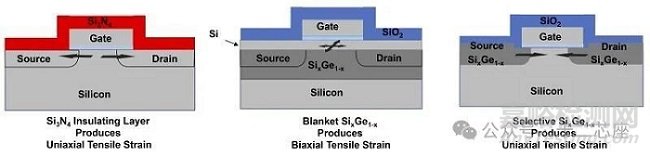

膜中的應變可以是雙軸的或單軸的，這取決于不同材料在器件中的排列方式。
外延膜可以通過多種不同的方法形成，包括蒸發、濺射、分子束外延、液相外延和化學氣相外延。
關鍵要點
外延工藝可以在同種材料的襯底上生長出更高純度的層。在外延過程中，生長的方向由底層晶體決定。外延工藝影響器件的質量、特性、電學性能等。
目標
在外延工藝中，目標是使電子通過器件的傳輸更加有效。在外延工藝中，目標是使電子通過器件的傳輸更加有效。在半導體器件的構建中，外延層被包含在內，以細化并使結構均勻化。
工藝
外延工藝允許在同種材料的襯底上生長出更高純度的層。在某些半導體材料中，如HBT或MOSFET，外延工藝被用于生長與襯底不同的材料層。正是外延工藝使得在高摻雜材料層上生長低摻雜密度層成為可能。
外延影響因素
1.影響因素
溫度：影響外延生長速率和外延層密度。外延工藝所需的溫度高于室溫，具體值取決于外延類型。
壓力：影響外延生長速率和外延層密度。
缺陷：外延中的缺陷會導致晶圓出現故障。為了實現無缺陷的外延層生長，應維持外延工藝所需的物理?xiàng)l件。
期望位置：外延生長應在晶體的正確位置上進行。應適當覆蓋那些需要排除在外延工藝之外的區域，以防止生長。
自摻雜：由于外延工藝在高溫下進行，摻雜原子可能會導致材料發生變化。
外延生長的密度是指在外延生長層中單位體積內材料的原子數量。溫度、壓力和半導體襯底的類型等因素會影響外延生長。通常，外延層的密度會隨著上述因素的變化而變化。外延層生長的速度稱為外延生長速率。
如果外延生長的位置和方向正確，生長速率會較高，反之則較低。與外延層密度類似，外延生長速率也依賴于溫度、壓力和襯底材料類型等物理因素。外延生長速率在高溫和低壓下會增加。外延生長速率還取決于襯底結構的方向、反應物的濃度以及所采用的生長技術。

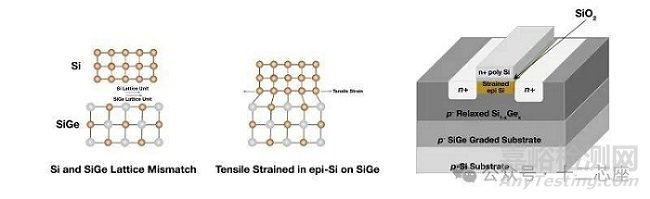

SiGe epi

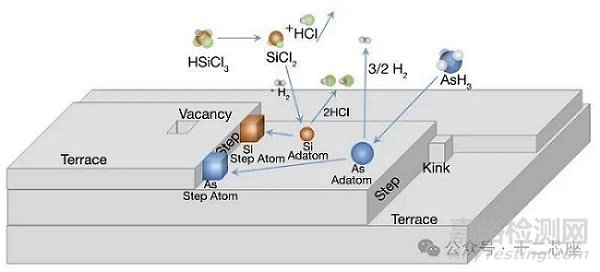

用于生產未摻雜和摻雜外延硅和Si1-xGex的化學反應包括：
SiCl4 + 2H2 → Si + 4HCl (~1200°C)
SiHCl3 + H2 → Si + 3HCl (~1150°C)
SiH2Cl2 → Si + 2HCl (~1100°C)
SiH4 → Si + 2H2 (~1050°C)
GeH4 → Ge + 2H2
B2H6 → 2B + 3H2
PH3 → P + 3/2H2
AsH3 → As + 3/2H2
外延工藝方法
外延工藝有多種方法：液相外延、混合氣相外延、固相外延、原子層沉積、化學氣相沉積、分子束外延等。
兩種外延工藝對比：CVD vs MBE1
1.化學氣相沉積（CVD）
化學工藝
當氣態前驅體在生長室或反應器中遇到加熱的襯底時會發生化學反應
對薄膜生長過程有精確控制
在需要高質量外延層的應用中被廣泛使用
是最常用的方法
半導體制造中的外延工藝至關重要，它優化了半導體器件和集成電路的性能。這是影響器件質量、特性及電學性能的主要工藝之一。
2.分子束外延（MBE）
物理工藝
在真空條件下加熱待沉積的材料
對生長層厚度和成分有精確控制
在需要極精細外延層的應用中被廣泛使用
成本較高
