P型和N型材料

P型材料：空穴是多數載流子，電子是少數載流子。

N型材料：電子是多數載流子，空穴是少數載流子。

P型和N型材料的應用

PN結：所有半導體器件的基本構建塊。

應用：光電二極管、光敏二極管、發光二極管（LED）和變?nèi)荻O管（Varactor），這些二極管具有可變電容。



什么是PN結？

定義：PN結是所有半導體器件的基本構建塊。

主要電氣特性：它只允許電流在一個方向上輕松流動。

PN結通常被稱為二極管。

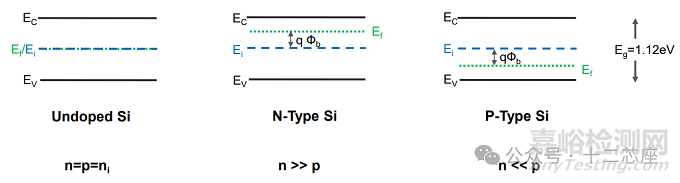

PN結的能帶圖

P型和N型的能量帶圖：能量帶的主要特征是電子能量狀態在寬范圍內的穩定性。

價帶（Valence Band）：最上面的幾乎填滿的帶。

導帶（Conduction Band）：最下面的幾乎空的帶。

帶隙（Band Gap）：它們之間的距離。

費米能級（Fermi Level）：在絕對零度時，電子可能占據的最高能級。

Ec：導帶底邊的表示。

Ev：價帶頂邊的表示。

Eg：導帶與價帶之間的差值（Ec - Ev）。

EI：本征能級。



PN結的形成

N型和P型摻雜的硅（或鍺）連接在一起形成PN結。

形成過程：在PN結的右側和左側，大量的空穴想要向左移動，大量的電子想要向右擴散。

擴散過程：由于摻雜劑（如砷和硼）被固定在晶格中，電子和空穴是自由移動的。



理想PN結

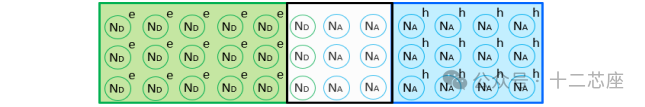

空穴向冶金結的左側擴散，并與那里的電子結合，留下帶負電的受主區域。同樣，當電子向右擴散時，留下帶正電的施主中心。

擴散過程最終會停止：因為試圖擴散的載流子會被不斷增加的固定電荷（施主中心想要保留電子，受主中心想要保留空穴）電靜力吸引。最終達到平衡。

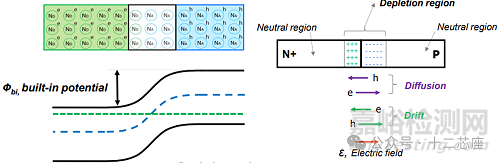

耗盡區（Depletion Region）：由于這些固定電荷產生的電場減緩了擴散過程。這個區域被稱為耗盡區，因為在這個固定電荷區域中沒有自由載流子，也被稱為空間電荷區，自由載流子仍然存在于這個區域之外。

熱平衡條件下的能級圖

帶電粒子的運動產生電流（帶負電的電子和帶正電的空穴）。載流子指的是帶電的電子和空穴。

在半導體中，有兩種主要機制驅動電子和空穴運動：

擴散電流（Diffusion Current）：由于濃度變化導致的流動。

漂移電流（Drift Current）：由電場引起的運動。

熱平衡（無外加電場，無凈電流流動）

由于電流方向相反，在熱平衡狀態下，不存在凈電流流動。在非平衡狀態下，一種電流流動機制會優先于另一種，從而產生凈電流流動。對于希望從n型層擴散到p層的電子，存在一個勢壘。

PN結勢壘高度

內建電勢和結電勢都指的是p-n結上的勢壘高度Vbi。這個相應勢壘的勢能為qVbi。由于電子能量在能級圖中向上為正，因此電子勢能將向下為正。



PN結的偏置條件

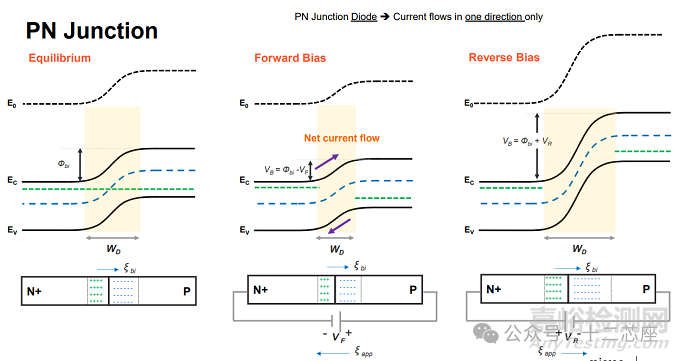

PN結在偏置狀態下意味著施加電壓。零偏壓、正向外加電壓、反向外加電壓的能帶行為如下圖所示。

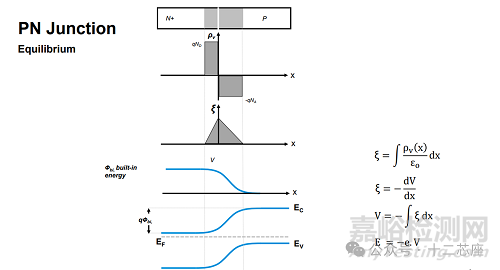

在平衡狀態下

當p-n結處于平衡時，兩側的費米能級相匹配。在結處，電子和空穴達到平衡并形成耗盡區。圖中的向上箭頭表示電子能量的增加。這意味著你需要提供能量才能使電子在圖中向上移動，或者使空穴在圖中向下移動。

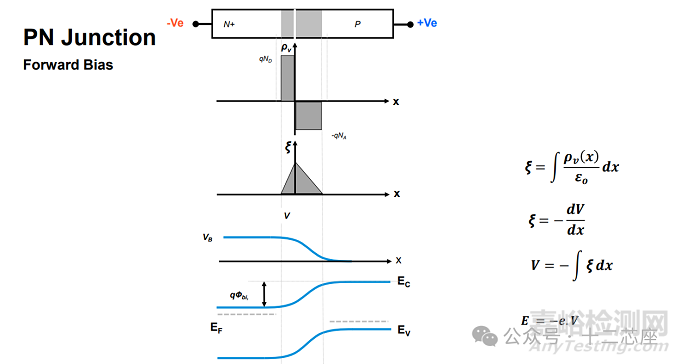

在正向偏置時

為了正向偏置p-n結，p側被設置為更正電，從而使電子跨越結的遷移變得“下坡”。靠近結處的一個空位或“空穴”可以被一個跨越它的電子填補。然后可以說，空穴向右移動，因為它從一個空位移動到另一個空位，向左朝正極移動。在圖中，電子從右向左傳導，向上的趨勢表示電子能量的增加。

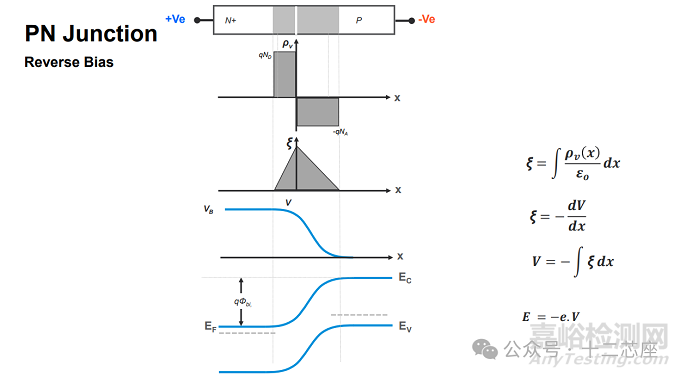

在反向偏置時

為了反向偏置p-n結，p側被設置為更負電，從而使電子跨越結變得“上坡”。在圖中，電子從右向左傳導，向上的趨勢表示電子能量的增加。



耗盡區（Depletion Region）

定義：耗盡指的是某種物質數量的減少，耗盡層是由于PN結區域的載流子擴散導致的。

特性：耗盡區是由不可移動的離子組成的，因為耗盡層既包含電子也包含質子，但它們本質上是不可移動的。耗盡區中的勢壘是由離子引起的。

作用：由于半導體中的耗盡區，電荷的流動速度減慢。這個區域作為阻止電子從半導體的N側移動到P側的障礙。

PN結中的“Downhill”和“Uphill”

下坡（Downhill）：在正向偏置條件下，P側被加正電壓，電子通過PN結的運動為“下坡”。

上坡（Uphill）：在反向偏置條件下，P側被加負電壓，電子通過PN結的運動為“上坡”。
