薄膜電容器因其優異的頻率特性、低損耗、高絕緣電阻和無極性等優點，在新能源、工業控制、電力電子、新能源汽車等領域扮演著核心角色。然而，其壽命評估面臨巨大挑戰——標稱壽命往往長達數萬甚至十幾萬小時（15年以上）。自然狀態下等待其失效進行驗證完全不現實。加速壽命試驗（ALT） 因此成為評估其長期可靠性的核心技術手段。本文將深入解析如何通過加速壽命試驗科學評估薄膜電容器的壽命，并詳細展示每一步的關鍵計算。

一、 加速壽命試驗的核心原理與模型

加速壽命試驗的核心思想是：在保持失效機理不變的前提下，對產品施加遠超正常工作條件的應力（如溫度、電壓），加速其內部物理/化學劣化過程，使其在相對較短的時間內發生失效。 通過觀測加速條件下的失效數據，利用已知的物理失效模型或經驗?zāi)Ｐ?，外推回正常使用條件下的壽命特征。

薄膜電容器的主要失效機理與加速應力：

• 介質老化與退化： 介質薄膜（如聚丙烯PP、聚酯PET、聚苯硫醚PPS）在電、熱應力作用下發生分子鏈斷裂、氧化、結晶度變化等，導致絕緣電阻下降、損耗角正切增大、電容值衰減，最終可能引發短路或開路。這是最主要的壽命限制因素。

  • 加速應力：溫度 (T)、工作電壓 (V)

• 金屬化電極劣化： 金屬化層（通常是鋅鋁或鋅鋁合金）的電化學腐蝕、氧化，或在自愈過程中過度損耗導致有效電極面積減小、接觸電阻增大。

  • 加速應力：溫度 (T)、濕度 (H)、工作電壓 (V)

• 引出端/焊接點劣化： 熱循環、機械振動導致疲勞斷裂。

  • 加速應力：溫度循環 (ΔT, 頻率)、機械振動 (G)

• 局部放電： 在高電場強度下，特別是存在氣隙或雜質時，可能發生局部放電，持續侵蝕介質。

  • 加速應力：工作電壓 (V)、氣壓

最常用的加速模型：

1. 阿倫尼烏斯 (Arrhenius) 模型： 描述溫度驅動的化學反應速率（如介質老化、氧化、腐蝕）對壽命的影響。這是應用最廣泛的模型。
   L = A * exp(Ea / (k * T))

   • L: 特征壽命 (例如中位壽命 B63.2)

   • A: 前置因子 (常數，與具體材料和結構有關)

   • Ea: 活化能 (eV)，反映失效過程對溫度的敏感度。是模型關鍵參數。

   • k: 玻爾茲曼常數 (8.617333262145 × 10?? eV/K)

   • T: 絕對溫度 (K)

2. 指數律模型 / 逆冪律模型： 描述電壓/電場強度驅動的失效過程（如介質擊穿、電化學遷移、局部放電）對壽命的影響。
   L = K * V^(-n)

   • L: 特征壽命

   • K: 常數 (與材料、溫度有關)

   • V: 施加電壓 (通常為直流或交流峰值)

   • n: 電壓加速因子 (無單位)，反映失效過程對電壓的敏感度。是模型關鍵參數。

3. 艾林 (Eyring) 模型： 更通用的模型，可以同時考慮溫度和電壓（或其他應力）的影響及其交互作用。是阿倫尼烏斯模型和指數律模型的擴展。
   L = (1 / (A * T)) * exp((Ea / (k * T)) + (B * V) + (C * V / T))

   • A, B, C: 模型常數

   • Ea: 活化能 (eV)

   • T: 絕對溫度 (K)

   • V: 施加電壓

   • k: 玻爾茲曼常數

二、 加速壽命試驗評估的詳細步驟與計算

步驟 1： 明確試驗?zāi)繕?biāo)與定義失效

• 目標： 確定在額定工作條件（如 Trated = 85°C, Vrated = 450V DC）下，薄膜電容器的特征壽命（如 B10 壽命 - 10% 失效的時間）或平均壽命（MTTF）。

• 失效定義 (End-of-Life Criteria)： 必須清晰、可測量、與產品功能或可靠性要求相關。常見定義包括：

  • 電容值變化率 ΔC/C > ±5%, ±10% 或 ±15% (具體閾值按規格書)。

  • 損耗角正切值 Tanδ 超過初始值規定倍數或絕對上限值 (如 0.01)。

  • 絕緣電阻 IR 下降到低于規定值 (如 1000 MΩμF 或 10000 ΩF)。

  • 發生短路或開路。

  • 關鍵點： 選擇的失效判據必須反映實際應用中關心的主要失效模式。

步驟 2： 選擇加速應力類型與水平

• 應力選擇： 針對薄膜電容器，溫度和電壓是最核心的加速應力。試驗通常設計為：

  • 恒定應力加速壽命試驗 (CSALT)： 最常見。設置幾組不同的恒定高溫和/或高電壓組合應力水平，每組放置一定數量的樣品，持續運行直到發生足夠多的失效或達到預定的截尾時間。

  • 步進應力加速壽命試驗 (SSALT)： 所有樣品從低應力開始，按預定時間步長或失效數步長，逐步升高應力水平。

  • 建議： 對于薄膜電容，CSALT 更易于實施、數據分析和模型擬合。

• 應力水平設置原則：

  • 覆蓋性： 設置至少 3-4 個不同的加速應力水平（如溫度：105°C, 125°C, 135°C；電壓：1.5Vr, 2.0Vr, 2.5*Vr）。

  • 加速性： 應力水平需顯著高于額定條件，使失效時間大大縮短（目標：數百至數千小時內獲得足夠失效數據）。

  • 不引入新失效機理： 應力水平不能過高導致在正常使用中不會出現的失效模式占主導（如過高的電壓直接導致介質瞬時擊穿而非長期老化）。需通過預試驗或工程經驗判斷。

  • 可行性： 在試驗設備能力和時間內可實現。

• 示例設置 (CSALT)： 評估某 450V DC PP 薄膜電容在 85°C/450V 下的壽命。

  • 水平 1: T1 = 105°C, V1 = 675V (1.5 * Vrated)

  • 水平 2: T2 = 125°C, V2 = 675V (1.5 * Vrated)

  • 水平 3: T3 = 125°C, V3 = 900V (2.0 * Vrated)

  • 應力組合：

  • 說明： 水平 1 和 2 用于擬合溫度模型（固定電壓）；水平 2 和 3 用于擬合電壓模型（固定溫度）。水平 2 作為公共點連接兩個模型。

步驟 3： 試驗樣品準備與實施

• 樣品選擇： 從同一批次或具有代表性的批次中隨機抽取足夠數量的樣品。每組應力水平至少需要 10-15 個樣品（越多越好，統計分析更穩健）。記錄樣品初始參數 (C, Tanδ, IR)。

• 試驗設備： 高精度恒溫箱（溫度均勻性 ±2°C 或更好）、可編程高壓直流電源（或交流電源，需明確電壓定義）、數據采集系統（自動記錄電容、損耗、絕緣電阻、失效時間）。

• 試驗過程：

  1. 將樣品安裝在專用夾具上，確保良好電氣連接和熱接觸。

  2. 將夾具放入達到設定溫度的恒溫箱中。

  3. 保溫足夠時間使樣品溫度穩定。

  4. 施加設定的加速電壓（直流或特定波形的交流）。

  5. 開始計時并持續監測關鍵參數。

  6. 當樣品達到定義的失效判據時，記錄其失效時間 (Time-to-Failure, TTF)。

  7. 試驗持續到每組達到預定失效數（如 50% 以上失效）或達到截尾時間（如 2000 小時）為止。對于未失效的樣品，記錄其為“刪失數據”(Censored Data)。

• 數據記錄： 詳細記錄每組應力水平下每個樣品的失效時間或截尾時間，以及對應的應力水平 (T, V)。

步驟 4： 數據整理與分布擬合

• 數據整理： 將每個應力水平下的失效時間按從小到大排序。對于有刪失的數據，在排序時需正確標記。

• 壽命分布假設： 薄膜電容器的失效時間數據通常服從 威布爾 (Weibull) 分布 或 對數正態 (Lognormal) 分布。威布爾分布因其靈活性（能描述早期失效、隨機失效和磨損失效）和物理意義（與最弱鏈模型相關）而被廣泛采用。本文以威布爾分布為例。

• 威布爾分布： 累積分布函數 (CDF) 表示產品在時間 t 之前失效的概率 F(t)：
  F(t) = 1 - exp(-(t / η)^β)

  • β < 1： 早期失效期 (Decreasing Failure Rate)

  • β ≈ 1： 隨機失效期 (Constant Failure Rate, 指數分布)

  • β > 1： 磨損失效期 (Increasing Failure Rate)。薄膜電容老化失效通常 β > 1。

  • β (形狀參數 Shape Parameter)： 決定分布形狀。

  • η (尺度參數 Scale Parameter / Characteristic Life)： 特征壽命，當 t = η 時，F(xiàn)(η) = 1 - exp(-1) ≈ 63.2%。即 B63.2 壽命。

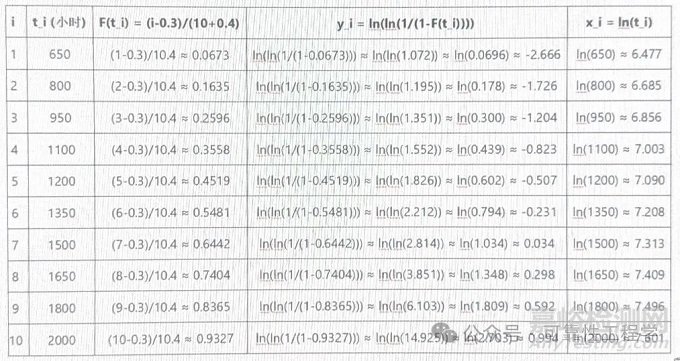

• 參數估計 (以水平 1: 105°C, 675V 為例)：

  • i: 失效順序 (1, 2, 3, ..., n)

  • n: 總樣品數 (10)

  • 計算 F(t_i)：

  • 數據： 假設該組有 10 個樣品，失效時間 (小時) 排序后為：[650, 800, 950, 1100, 1200, 1350, 1500, 1650, 1800, 2000]。試驗在 2000 小時截尾，所有樣品均失效 (無刪失)。

  • 中位秩計算 (Median Rank)： 用于估計累積失效概率 F(t)。常用 Bernard 公式：
    F(t_i) ≈ (i - 0.3) / (n + 0.4)

• i: 失效順序 (1, 2, 3, ..., n)

• n: 總樣品數 (10)

• 計算 F(t_i)：

• • 計算 x_i 的平均值 x? = (Σx_i)/10 ≈ (6.477 + 6.685 + ... + 7.601)/10 ≈ 71.138 / 10 = 7.1138

  • 計算 y_i 的平均值 ? = (Σy_i)/10 ≈ (-2.666 -1.726 -1.204 -0.823 -0.507 -0.231 +0.034 +0.298 +0.592 +0.994)/10 ≈ (-5.239)/10 = -0.5239

  • 計算斜率 b (β)：
    β = b = [ Σ( (x_i - x?) * (y_i - ?) ) ] / [ Σ( (x_i - x?)^2 ) ]

  • 計算截距 a：
    a = ? - b * x? ≈ -0.5239 - 3.059 * 7.1138 ≈ -0.5239 - 21.760 ≈ -22.284

  • 計算特征壽命 η：
    由 a = -β * ln(η) => -22.284 = -3.059 * ln(η) => ln(η) = 22.284 / 3.059 ≈ 7.284 => η ≈ exp(7.284) ≈ **1450.2 小時**

  • 分子 S_xy = Σ( (x_i - x?) * (y_i - ?) )
    = (6.477-7.1138)*(-2.666 - (-0.5239)) + (6.685-7.1138)*(-1.726 - (-0.5239)) + ... + (7.601-7.1138)*(0.994 - (-0.5239))
    = (-0.6368)*(-2.1421) + (-0.4288)*(-1.2021) + (-0.2578)*(-0.6801) + (-0.1108)*(-0.2991) + (-0.0238)*(-0.0161) + (0.0942)*(0.2929) + (0.1992)*(0.5579) + (0.2952)*(0.8219) + (0.3822)*(1.1159) + (0.4872)*(1.5179)
    ≈ [1.364] + [0.515] + [0.175] + [0.033] + [0.0004] + [0.028] + [0.111] + [0.243] + [0.426] + [0.739] ≈ 3.6344

  • 分母 S_xx = Σ( (x_i - x?)^2 )
    = (-0.6368)² + (-0.4288)² + (-0.2578)² + (-0.1108)² + (-0.0238)² + (0.0942)² + (0.1992)² + (0.2952)² + (0.3822)² + (0.4872)²
    ≈ 0.4055 + 0.1838 + 0.0665 + 0.0123 + 0.0006 + 0.0089 + 0.0397 + 0.0871 + 0.1461 + 0.2373 ≈ 1.1878

  • 因此 β = b = S_xy / S_xx ≈ 3.6344 / 1.1878 ≈ **3.059**

  • 威布爾概率圖與線性回歸： 威布爾分布的累積分布函數 F(t) 可以線性化：
    ln(ln(1/(1 - F(t)))) = β * ln(t) - β * ln(η)
    令y = ln(ln(1/(1 - F(t))))，x = ln(t)，b = β，a = -β * ln(η)
    則方程變?yōu)椋?/span>y = b * x + a
    利用上表計算的y_i和x_i數據點進行線性回歸 (最小二乘法)，求斜率b(即 β) 和截距a。

  • 結果： 在應力水平 T1=105°C, V1=675V 下，威布爾分布參數估計為 β ≈ 3.059, η ≈ 1450 小時。即該條件下的 B63.2 壽命約為 1450 小時。B10 壽命可通過威布爾 CDF 反推：F(t) = 0.1 = 1 - exp(-(t / η)^β) => (t / η)^β = ln(1/(1-0.1)) ≈ 0.10536 => t = η * (0.10536)^(1/β) ≈ 1450 * (0.10536)^(1/3.059) ≈ 1450 * 0.472 ≈ 685 小時。

• 對 水平 2 (125°C, 675V) 和 水平 3 (125°C, 900V) 重復 步驟 4 的數據整理、中位秩計算和威布爾參數估計（線性回歸）。

  • 水平 2: T2=125°C, V2=675V: β? ≈ 3.1, η? ≈ 550 小時 (B63.2)

  • 水平 3: T3=125°C, V3=900V: β? ≈ 3.0, η? ≈ 220 小時 (B63.2)

  • 假設結果：

步驟 5： 建立加速模型與參數估計

• 溫度模型擬合 (固定電壓 V=675V)： 使用水平 1 (105°C) 和水平 2 (125°C) 的特征壽命 η。

  • 斜率 b = (y? - y?) / (x? - x?) = (6.310 - 7.279) / (0.002511 - 0.002644) = (-0.969) / (-0.000133) ≈ **7285.7**

  • 因此 Ea = b * k = 7285.7 * 8.617333262145 × 10?? ≈ **0.628 eV**

  • 截距 a = y? - b * x? = 7.279 - 7285.7 * 0.002644 ≈ 7.279 - 19.26 ≈ -11.981

  • 因此 A = exp(a) = exp(-11.981) ≈ **6.1 × 10?? (單位需與壽命單位一致)`

  • 點1: x? = 1/378.15 ≈ 0.002644 K?¹, y? = ln(1450) ≈ 7.279

  • 點2: x? = 1/398.15 ≈ 0.002511 K?¹, y? = ln(550) ≈ 6.310

  • T? = 105 + 273.15 = 378.15 K, η? = 1450 小時

  • T? = 125 + 273.15 = 398.15 K, η? = 550 小時

  • 數據：

  • 阿倫尼烏斯模型： L = A * exp(Ea / (k * T)) => ln(L) = ln(A) + (Ea / k) * (1/T)
    令 y = ln(L), x = 1/T, b = Ea / k, a = ln(A)
    方程變?yōu)椋?nbsp;y = a + b * x

  • 計算數據點：

  • 線性回歸 (兩點)：

  • 溫度加速因子 (AF_T)： 比較兩個溫度 T1 和 T2 下的壽命比。
    AF_T = L(T1) / L(T2) = exp( (Ea / k) * (1/T2 - 1/T1) )
    例如，計算 105°C (378.15K) 到 125°C (398.15K) 的加速因子：
    AF_T = exp( (0.628 / 8.617333e-5) * (1/398.15 - 1/378.15) ) = exp(7289.5 * (-0.000133)) ≈ exp(-0.969) ≈ **0.380**
    或直接由壽命比： η? / η? = 1450 / 550 ≈ 2.636， 與 1 / AF_T ≈ 1 / 0.380 ≈ 2.632 非常接近，驗證了模型擬合。

• 電壓模型擬合 (固定溫度 T=125°C)： 使用水平 2 (675V) 和水平 3 (900V) 的特征壽命 η。

  • 斜率 b = (y? - y?) / (x? - x?) = (5.394 - 6.310) / (6.802 - 6.515) = (-0.916) / (0.287) ≈ **-3.192**

  • 因此 n = -b ≈ **3.192** (電壓加速因子)

  • 截距 a = y? - b * x? = 6.310 - (-3.192) * 6.515 = 6.310 + 20.795 ≈ 27.105

  • 因此 K = exp(a) = exp(27.105) ≈ **5.93 × 10¹¹ (單位需與壽命和電壓?jiǎn)挝灰恢?`

  • 點1: x? = ln(675) ≈ 6.515, y? = ln(550) ≈ 6.310

  • 點2: x? = ln(900) ≈ 6.802, y? = ln(220) ≈ 5.394

  • V? = 675 V, η? = 550 小時

  • V? = 900 V, η? = 220 小時

  • 數據：

  • 指數律模型： L = K * V^(-n) => ln(L) = ln(K) - n * ln(V)
    令 y = ln(L), x = ln(V), b = -n, a = ln(K)
    方程變?yōu)椋?nbsp;y = a + b * x

  • 計算數據點：

  • 線性回歸 (兩點)：

  • 電壓加速因子 (AF_V)： 比較兩個電壓 V2 和 V3 下的壽命比。
    AF_V = L(V2) / L(V3) = (V3 / V2)^n
    例如，計算 675V 到 900V 的加速因子：
    AF_V = (900 / 675)^3.192 = (1.3333)^3.192 ≈ **2.50**
    或直接由壽命比： η? / η? = 550 / 220 = 2.5， 完美匹配模型。

• 組合模型 (Temperature-Voltage Model)： 將溫度和電壓的影響結合起來。使用 艾林模型 或其簡化形式。一種常用且有效的簡化是假設溫度和電壓效應相互獨立，加速因子相乘：
  L(T, V) = A * exp(Ea / (k * T)) * V^(-n)
  其中 A, Ea, n 已在上面分別擬合得到 (A ≈ 6.1e-6, Ea ≈ 0.628 eV, n ≈ 3.192)?？梢允褂盟腥齻€(gè)水平的數據進行更精確的多元線性回歸擬合組合模型參數。

步驟 6： 外推正常工況壽命

• 目標：預測在額定工作條件 T_use = 85°C = 358.15 K, V_use = 450V DC 下的特征壽命 η_use。

• 使用步驟 5 建立的組合模型：
  η_use = A * exp(Ea / (k * T_use)) * (V_use)^(-n)
η_use ≈ (6.1 × 10??) * exp(0.628 / (8.617333e-5 * 358.15)) * (450)^(-3.192)

• 分步計算：

  • 先算 (6.1e-6) * (6.82e8) = 4.1602e3

  • 再算 (4.1602e3) * (3.396e-9) = 1.413e-5

  • η_use ≈ 1.413 × 10?? 小時? 這顯然不合理！問題出在常數 A 的量綱和擬合來源。

  • 先計算 450^3.192 = 450^3 * 450^0.192 = (91125000) * (450^0.192)

  • 450^0.192： ln(450) ≈ 6.109, 0.192 * 6.109 ≈ 1.173, exp(1.173) ≈ 3.232

  • 因此 450^3.192 ≈ 91125000 * 3.232 ≈ 2.945 × 10?

  • 所以 (450)^(-3.192) = 1 / (2.945 × 10?) ≈ 3.396 × 10??

  1. 計算 k * T_use = (8.617333e-5 eV/K) * 358.15 K ≈ 0.03087 eV

  2. 計算 Ea / (k * T_use) = 0.628 eV / 0.03087 eV ≈ 20.346

  3. 計算 exp(20.346) ≈ 6.82 × 10? (非常大的數，體現溫度降低的巨大影響)

  4. 計算 (V_use)^(-n) = (450)^(-3.192)

  5. 組合計算：
     η_use ≈ (6.1 × 10??) * (6.82 × 10?) * (3.396 × 10??)

• 修正計算 (利用加速因子)： 更可靠的方法是計算從加速條件到使用條件的總加速因子 (AF_total)，然后乘以在某個加速條件下測得的壽命。

  • 在水平 1 下，我們已計算 B10? ≈ 685 小時 (基于 β?≈3.059, η?≈1450h)。

  • 假設威布爾形狀參數 β 在正常條件下與加速條件下相似（這是一個重要假設，通常認為失效機理不變時 β 不變），則使用條件下的 B10 壽命為：
    B10_use = B10_acc * AF_total_acc ≈ 685 小時 * 10.73 ≈ **7, 350 小時 (約 0.84 年)**。

  • 更嚴謹?shù)淖龇ǎ?/em> 使用使用條件下的威布爾分布。η_use ≈ 15559h, β_use ≈ β_acc ≈ 3.059。則 B10_use = η_use * (ln(1/(1-0.1)) )^(1/β_use) = 15559 * (0.10536)^(1/3.059) ≈ 15559 * 0.472 ≈ **7, 345 小時** (與上面方法一致)。

  • 在水平 1 (105°C/675V) 下，我們測得特征壽命 η? ≈ 1450 小時 (B63.2)。

  • 因此，在 85°C/450V 下的特征壽命估計為：
    η_use = η_acc * AF_total_acc ≈ 1450 小時 * 10.73 ≈ **15, 559 小時 (約 1.78 年)**。

  • 溫度加速部分 (AF_T_use_to_acc)： 使用阿倫尼烏斯模型。
    AF_T = exp( (Ea / k) * (1/T_acc - 1/T_use) ) = exp(7285.7 * (1/378.15 - 1/358.15))
1/378.15 ≈ 0.002644, 1/358.15 ≈ 0.002792
(1/T_acc - 1/T_use) = 0.002644 - 0.002792 = -0.000148
AF_T = exp(7285.7 * (-0.000148)) = exp(-1.078) ≈ **0.340** (注意：這是使用條件相對于加速條件的壽命倍數，即加速因子是其倒數)。
    實際溫度加速因子 (縮短時間倍數)： AF_T_acc = 1 / AF_T = 1 / 0.340 ≈ **2.94** (即 105°C 下的 1 小時約等于 85°C 下的 2.94 小時)。

  • 電壓加速部分 (AF_V_use_to_acc)： 使用指數律模型。
    AF_V = (V_acc / V_use)^n = (675 / 450)^3.192 = (1.5)^3.192
(1.5)^3 = 3.375, (1.5)^0.192： ln(1.5)≈0.4055, 0.192*0.4055≈0.0779, exp(0.0779)≈1.081
(1.5)^3.192 ≈ 3.375 * 1.081 ≈ 3.649
    實際電壓加速因子 (縮短時間倍數)： AF_V_acc = AF_V = **3.65** (即 675V 下的 1 小時約等于 450V 下的 3.65 小時)。

  • 總加速因子 (AF_total_acc)： 假設溫度和電壓效應獨立，總加速因子是兩者乘積。
    AF_total_acc = AF_T_acc * AF_V_acc ≈ 2.94 * 3.65 ≈ **10.73**
    *(即：在 105°C/675V 下測試 1 小時，相當于在 85°C/450V 下運行約 10.73 小時)*。

  1. 選擇參考加速水平： 例如水平 1 (T1=105°C/378.15K, V1=675V)。

  2. 計算從使用條件到該加速條件的加速因子：

  3. 外推特征壽命 η_use：

  4. 外推 B10 壽命：
