集成電路（Integrated circuit, IC）產業是二十世紀后半葉以來推動社會信息技術飛速發展的最重要的因素之一。在集成電路產業的快速發展中，各種新興技術不斷出現，包括人工智能、5G 通訊、高性能計算等，同時各類消費電子產品也不斷朝著高性能、多功能、微型化和智能化的方向發展，這也要求集成電路芯片能夠不斷的提高性能、提高集成度和降低成本。針對市場不斷提出的要求，半導體產業在幾十年內發展出了多種形式的電子封裝技術，如早期的雙列直插式封裝（Dual in-line package, DIP）、針柵陣列封裝（Pin grid array, PGA）、四方扁平封裝（Quad flat package, QFP）和球柵陣列封裝（Ball grid array, BGA）等；然而近些年隨著摩爾定律（Moore’s law）的失效，集成電路晶體管的特征尺寸逐漸逼近物理極限，很難再通過繼續提升晶體管密度來提高集成度，以提升微電子元器件的性能，面對這一技術難題，提出了各類先進封裝技術，如倒裝芯片球柵陣列封裝（Flip-chip ball grid array, FC-BGA）、扇出型封裝（Fan-out package, FOP）基板上晶圓級芯片封裝（Chip on wafer on substrate, CoWoS）等，實現各類先進封裝關鍵的技術包括再布線層（Redistribution layer, RDL）、硅通孔（Through silicon via, TVS）、轉接板（Interposer）以及各種互連焊點技術。

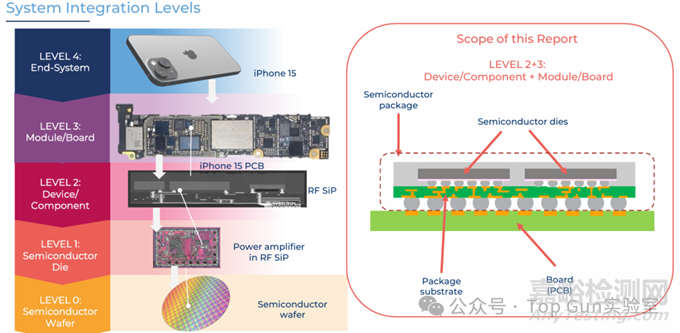

通常來說，電子封裝可分為4個層級；主要封裝層次簡述如下。
Level 0：主要指芯片制造、半導體制造技術。
Level 1：裸芯片的封裝。將半導體制造產業得到的裸芯片進行包封、固定并引出I/O端子，制造成功能模塊或元器件的形式對芯片表面的晶體管進行保護。其中主要的芯片連接工藝包括WB、載帶自動焊（Tape automated bonding, TAB）和倒裝芯片鍵合（Flip chip bonding, FCB）。
Level 2：又稱為板級封裝，將一級封裝后的元件根據設計要求在基板或PCB上布置和焊接以實現電子互連和機械支撐。其中常采用的組裝技術為表面貼裝技術和通孔插裝技術，對應的主要焊接工藝分別是回流焊和波峰焊。
Level 3：將二級封裝得到的線路板或板卡等互相組裝或安裝到主板（Mother board）上，并連接各類功能模塊構成完整的產品。

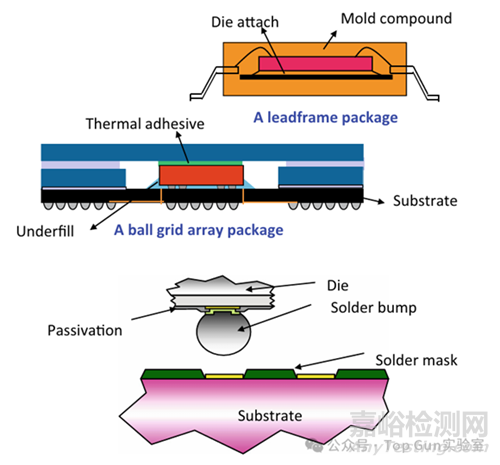

在各類不同的封裝結構中，芯片和互連結構精細且復雜，在制造、運輸和服役過程中非常容易受損，為了對芯片提供力學保護、抵抗環境污染與腐蝕和降低互連線路的電容電感，通常在封裝體結構中填充或包裹著各類聚合物材料，如用于填充芯片和基板間隙的底部填充材料（Underfill）、用于密封保護的環氧模塑料（Epoxy molding compound, EMC）以及用于RDL層中的聚酰亞胺（Polyimide, PI）等。然而聚合物材料大都是親水性材料，對環境中的濕氣十分敏感，在制造、運輸和服役的過程中會不可避免的吸收環境中的濕氣。當濕氣通過擴散進入封裝體內部后，會在封裝體內部的界面、孔隙或微裂紋等區域凝聚，導致材料的力學性能下降，同時聚合物材料會發生吸濕膨脹產生濕應力，類似熱膨脹系數失配導致的熱應力，以及在高溫條件下，聚合物材料吸收的濕氣還會受熱蒸發產生極大的蒸汽壓力。這一系列因素會顯著降低封裝結構的可靠性最終導致內部結構破壞和器件的失效，典型案例就是塑封器件中的“爆米花效應（Popcorn effect）”。
環氧樹脂廣泛用于封裝，提供機械保護和防潮性。粘合劑，包括芯片貼裝材料和底部填充材料，在各個封裝階段中在機械鍵合和應力重新分布方面起著至關重要的作用。基板材料，如FR-4和BT玻璃環氧層壓板，結合了機械強度和電絕緣性，是基板和印刷電路板的重要組成部分。有機硅基熱界面材料有效增強了組件與散熱器之間的散熱，解決了熱管理這一關鍵挑戰。聚酰亞胺等聚合物通常用作多層封裝和柔性電路中的電介質。此外，另一種聚合物—阻焊劑，也是半導體封裝不可或缺的一部分。下圖展示了聚合物從本體材料到粘合劑以及薄膜和厚膜的廣泛應用。

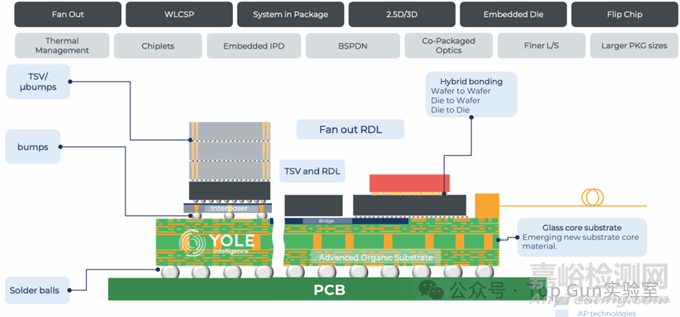

聚合物技術的進步正在推動針對先進封裝架構（如2.5D和3D集成）的高性能材料的開發。納米增強聚合物，包含石墨烯或碳納米管等材料，正在開發中以改善導熱性和導電性。研究人員也在努力生產低成本和環保的聚合物，以符合行業的可持續發展目標。新興的具有自修復特性和刺激響應行為的智能聚合物在動態熱管理和可靠性提升方面顯示出前景。
盡管取得了顯著進步，半導體封裝中的聚合物基材料由于其化學結構和吸濕性，本質上仍然容易吸收濕氣。濕氣吸收可能發生在封裝生命周期的各個階段，包括制造、存儲和運行，對可靠性和性能構成重大挑戰。
為了說明電子封裝中典型聚合物基材料（如底部填充材料）的濕氣吸收程度，考慮在85°C和85%相對濕度（RH）的常用加速條件下測試室內的濕氣吸收過程，如下圖所示。

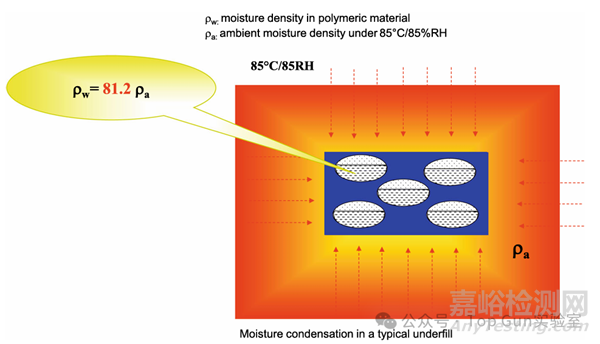

設ρa表示85°C/85% RH環境下的環境濕氣密度，ρw表示吸收后聚合物材料內的濕氣密度。實驗數據表明，吸收后聚合物內的濕氣密度ρw可以達到環境濕氣密度ρa的100倍。雖然此處未指定ρa（環境濕氣密度）的確切值，但眾所周知，85°C/85% RH代表了濕度極高的條件，具有高水分含量。這一發現表明，最初以氣相存在于環境中的濕氣，在聚合物內凝結成液態。凝結的濕氣占據了聚合物基體內的微孔或納米孔或自由體積中，無論是在本體材料中還是在其界面處，因?yàn)榫酆衔锏拇蟛糠煮w積已被其結構材料占據。聚合物內極高的濕氣密度（比環境濕氣密度高出幾個數量級），為凝結成液態提供了證據。這種行為類似于海綿吸收水分并在其結構中保留大量水。在高溫工藝（如焊料回流）期間，聚合物內凝結的濕氣會蒸發，通常以液氣混合相存在。這種快速的相變會產生顯著的內部蒸汽壓，可能導致關鍵的封裝失效，包括分層和開裂。
半導體封裝材料中的濕氣吸收顯著影響可靠性，對電子設備的結構完整性和性能構成嚴重風險。吸收的濕氣可能導致幾種有害影響，包括材料強度/模量下降、玻璃化轉變溫度變化以及聚合物材料界面粘附力降低，尤其是在高溫下。吸收的濕氣由于材料膨脹導致聚合物內產生溶脹和內應力。這些應力可能導致層間或組件界面處的翹曲、開裂或分層。在焊料回流過程中，吸收濕氣的快速蒸發產生高內部蒸汽壓，可引起“爆米花開裂”（popcorn cracking），即封裝內發生爆炸性分層或斷裂的現象。
濕氣傾向于積聚在材料界面處，削弱層間的粘附力，并在熱應力或機械應力下增加分層的可能性。在運行條件下，濕氣吸收也增加了電化學反應的風險，這會腐蝕金屬組件并損害電氣性能。此外，增加的濕氣含量會改變封裝材料的介電性能，提高介電常數和損耗角正切，從而降低信號完整性和功率效率。濕氣的存在還會影響聚合物的熱導率，降低其散熱效率，并可能導致設備過熱和加速老化。鑒于這些風險，減輕濕氣吸收的影響對于提高半導體封裝的可靠性至關重要。為此，已開發出各種可靠性測試和行業標準，以評估和確保封裝材料在濕氣暴露下的性能。
濕氣敏感度測試是半導體行業的一項關鍵測試，旨在評估電子封裝暴露在潮濕環境時的敏感度水平。半導體器件，尤其是那些封裝在聚合物基材料中的器件，在制造、儲存或運行期間容易吸收濕氣。該測試特別針對塑料表面貼裝器件(SMDs)，其定義和描述見聯合IPC/JEDEC行業標準J-STD-020E。

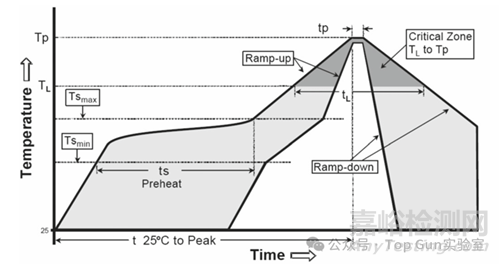

濕氣/回流敏感度測試包含兩個主要階段：濕氣預處理和回流，如下圖所示。濕氣預處理階段模擬了塑料封裝表面貼裝元件在防護性干燥袋打開后可能經歷的工廠環境條件?；亓麟A段復制了表面貼裝焊接過程，使元件經受回流焊爐典型的高溫。

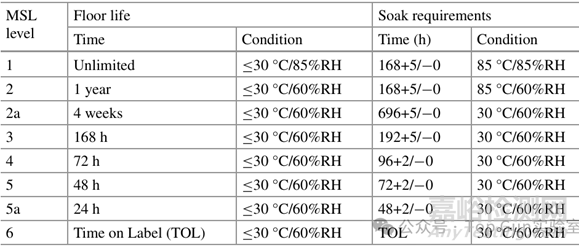

濕氣敏感度測試在半導體行業中通常被稱為預處理測試（Preconditioning Test）或Precon Test。濕氣敏感度等級(MSLs)及其相應的浸泡條件詳見下表。
六個定義的敏感度等級范圍從濕氣不敏感(MSL1)到極度敏感(MSL6：使用前需烘烤)。這些MSL等級旨在復制塑料封裝表面貼裝集成電路(IC)在干燥袋打開后能夠安全承受的平均最嚴酷工廠環境條件。例如，如果工廠環境維持在30°C/60%相對濕度，則MSL3器件必須在168小時內組裝。遵守這些條件確保器件得到適當處理，最大限度地降低組裝和運行期間濕氣誘發失效的風險。

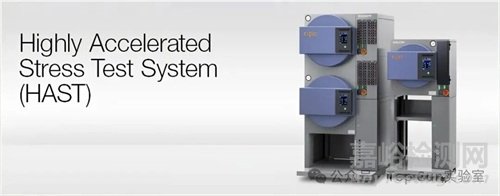

無偏壓高度加速應力測試(Unbiased Highly Accelerated Stress Test, HAST)是半導體封裝行業中使用的一種可靠性測試方法，用于評估電子元件在加速的溫度和濕度條件下的耐濕性和長期性能。術語“無偏壓”指的是在測試期間未對器件施加電偏壓，這將其與施加了電勢的有偏壓HAST區分開來。這種測試旨在模擬和加速長期暴露在潮濕環境中的影響，從而能夠預測器件在真實世界條件下的可靠性。通過使器件承受比正常條件更嚴酷的環境，HAST提供了對潛在失效機制（如分層和開裂）的洞察，并有助于確保半導體封裝的可靠性和穩健性。
通常使用三種常見的無偏壓HAST條件：
•JESD22-A101中的穩態溫濕度壽命測試。
•JESD22-A118中的加速耐濕性-無偏壓HAST。
•JESD22-A102中的加速耐濕性-無偏壓高壓蒸煮測試。

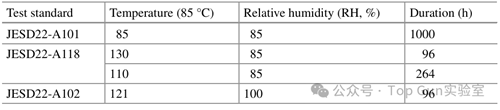

測試條件和持續時間概述于下表中。
各種無偏壓HAST標準允許在不同應力水平下靈活測試半導體器件。雖然85°C/85% RH的溫濕度(TH)測試作為耐濕性的基礎評估，但提升的HAST條件(121°C/100% RH和130°C/85% RH)為在嚴苛條件下的可靠性提供了加速的洞察，這些測試對于識別封裝材料和工藝中的弱點至關重要。
有偏壓高度加速應力測試(Biased HAST)涉及在測試期間對器件施加電偏壓。這種額外的應力模擬了真實世界的運行條件，并加速了由電和環境因素相互作用產生的失效機制。有偏壓HAST特別驅動電誘發的失效機制，如介質擊穿和金屬化學電遷移（通常稱為腐蝕）。這些機制不同于在無偏壓HAST條件下觀察到的機制（后者主要涉及材料退化相關的失效，如開裂和分層）。
有偏壓HAST通常結合高溫和高濕條件進行，以加速腐蝕和其他濕氣相關失效模式的發生。施加的偏壓會加劇電解效應，促進離子遷移和金屬溶解。該測試對于評估在惡劣環境中運行的半導體器件的長期可靠性至關重要，尤其是在存在濕氣的情況下。

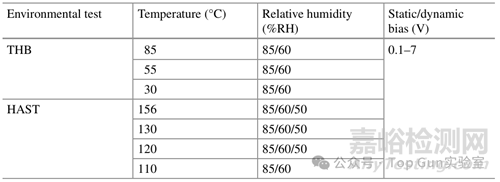

下表提供了常用溫度、濕度和電偏壓測試條件的總結。值得注意的是，偏壓參數通常不被視為加速因子，而是運行條件的代表。測試標準，包括JESD22-A101和JESD22-A110，規定了有偏壓HAST所需的具體測試條件和持續時間，確保對半導體器件性能進行一致且可靠的評估。
烘烤不足是半導體封裝中對供應商和用戶都至關重要的問題。對于供應商而言，烘烤的主要目的是在將器件密封在干燥袋中之前去除殘留濕氣，從而防止在后續板級焊料回流過程中損壞器件。對于用戶而言，每當超過建議的車間壽命限制時，就需要進行干燥烘烤。

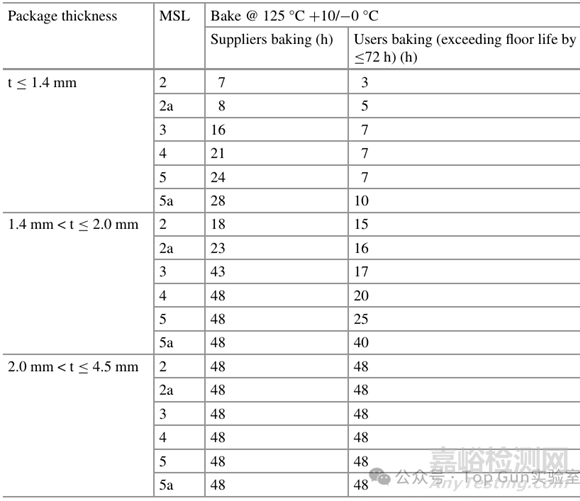

干燥封裝前的烘烤條件在IPC/JEDEC J-STD-033中有描述，該標準根據濕氣敏感度等級和封裝配置提供了具體指南。例如，如下表所示，對于暴露在相對濕度≤60% RH環境中的封裝，推薦了默認烘烤時間。
封裝“爆米花”現象（Package "popcorning"）是表面貼裝(SM)焊接回流過程中常見的濕氣誘發失效模式。當封裝吸收的濕氣在回流過程中快速蒸發時，會產生內部蒸汽壓和應力，導致分層或開裂。濕氣敏感度測試是產品開發和認證階段確定塑料封裝IC器件濕氣敏感度等級的關鍵前提。

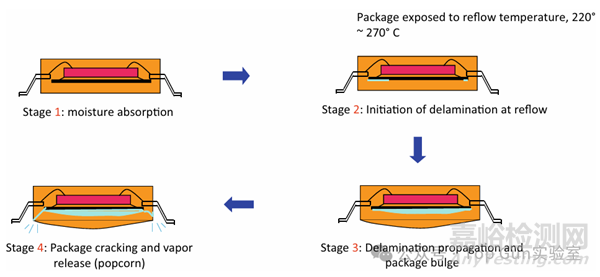

封裝“爆米花”現象的發展通常發生在四個階段，如下圖所示。
在階段1（預處理），封裝從環境中吸收濕氣。這是一個耗時的過程，如J-STD-020所規定。例如，濕氣敏感度等級3(MSL3)測試要求在30°C/60% RH條件下進行192小時的濕氣浸泡。在此階段，大氣濕氣被吸收到封裝的自由體積、聚合物材料中的納米孔中，尤其是在界面處。
在階段2，封裝后的器件經受回流條件，峰值溫度通常在220至260°C之間。回流過程在幾分鐘內完成。溫度的快速上升導致介電薄膜、粘合劑、封裝劑和塑料PCB等聚合物材料變得高度柔順，因?yàn)樗鼈兊臏囟瘸^了玻璃化轉變溫度(Tg)，導致楊氏模量和界面粘附強度顯著下降。同時，凝結的濕氣蒸發，在封裝內產生高內部蒸汽壓。這些效應的結合導致在弱界面處（如芯片貼裝(DA)/芯片界面）發生分層。汽化的濕氣在分層界面處施加牽引載荷，進一步加劇分層。
在階段3，封裝內不斷增加的蒸汽壓可能導致可見的鼓包，進一步惡化分層過程。在階段4，裂紋可能萌生并向外側擴展。一旦裂紋到達封裝外部，高壓水蒸氣會突然釋放，通常伴隨可聽見的聲響。“爆米花”一詞在半導體行業中已被廣泛用于描述回流過程中的濕氣誘發失效，即使封裝沒有表現出可見鼓包或可聽見的水蒸氣釋放。

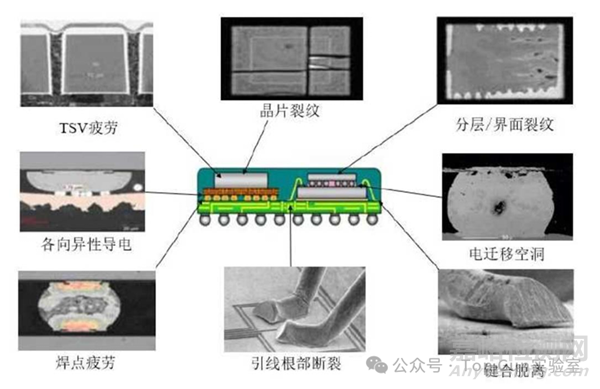

下面5張圖展示了在濕氣敏感度測試期間觀察到的各種失效模式。
圖1顯示了引線封裝中關鍵界面分層和隨后本體封裝劑內開裂的圖像。

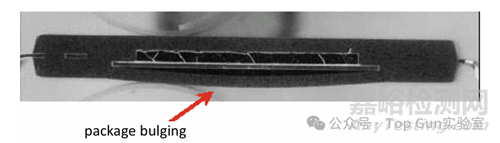

圖2描繪了回流后引線封裝的鼓包，說明了內部蒸汽壓導致的物理變形。
圖3展示了一個PBGA封裝橫截面的SEM圖像示例，顯示了芯片/芯片貼裝界面和芯片貼裝/阻焊膜界面的分層。

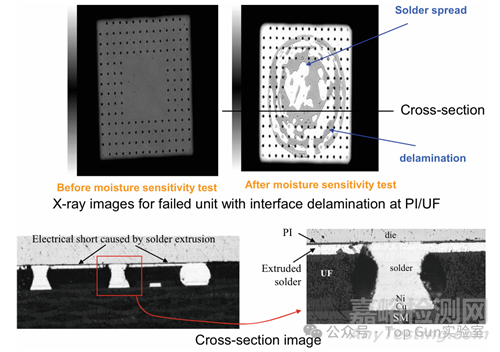

圖4是倒裝芯片封裝中熔融焊料滲入分層界面的橫截面圖像。在回流溫度下，焊料熔化，如果基板和底部填充之間發生分層，熔融焊料會滲入分層區域，造成大規模損壞。

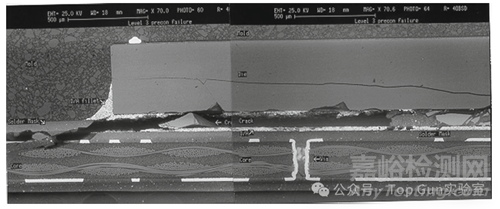

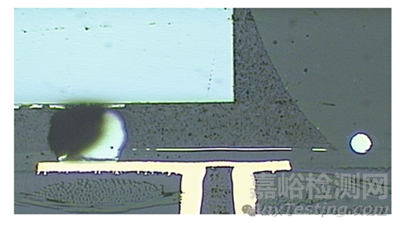

圖5是一個罕見而有趣的圖像，顯示了回流后封裝外的焊球。在回流過程中，位于底部填充(UF)和阻焊劑之間的熱通孔周圍首先發生分層。然后分層擴展并最終到達底部填充的邊緣。在回流過程中，隨著內部蒸汽壓的建立，它推動熔融焊料向外流動。
聚合物材料在吸收濕氣時會膨脹。無偏壓高度加速應力測試(HAST)條件的目的是評估封裝在各種涉及濕度和溫度的環境條件下的結構完整性和可靠性。吸濕膨脹導致材料尺寸變化，類似于熱膨脹失配引起熱應力的方式。在這種情況下，除了熱應力之外還會產生濕氣應力。此外，濕氣顯著影響界面粘附力，可能導致沿較弱界面發生分層，從而導致器件失效。
濕氣通過三種機制的組合影響界面完整性：
1.水分子直接存在于界面，通過與聚合物鏈結合來降低界面粘附力。研究表明，除了本體材料中的濕氣吸收外，額外的水分子傾向于在界面處積聚。
2.吸收的濕氣改變了聚合物材料的機械性能，并導致超出溫度引起的長期老化效應，可能導致測量的斷裂韌性的模式混合度發生變化。
3.潮濕環境中聚合物材料的溶脹引起不同材料之間的體積膨脹失配。這種效應在涉及聚合物和金屬的接頭中尤為明顯。由于金屬不透濕氣，只有聚合物吸收濕氣，導致顯著的濕氣應變失配。

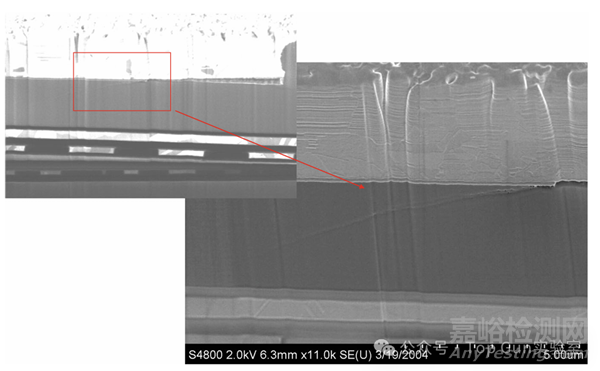

下圖展示了聚酰亞胺在高溫（130°C）和高濕（85% RH）無偏壓條件下的分層情況。然而，在單獨的高溫存儲（130°C）條件下未觀察到失效。

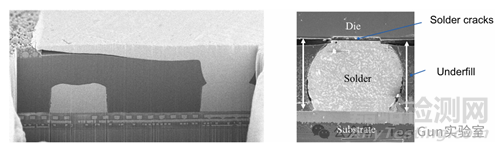

下圖顯示了在高壓蒸煮條件（121°C/100% RH）下銅凸點區域的分層。

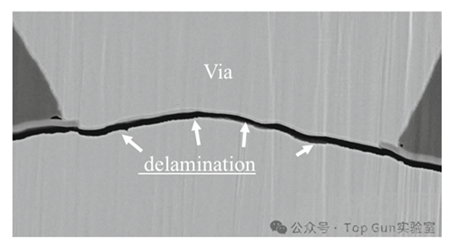

下圖是無偏壓HAST條件下通孔區域分層的例子。

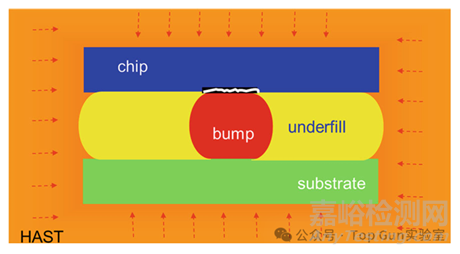

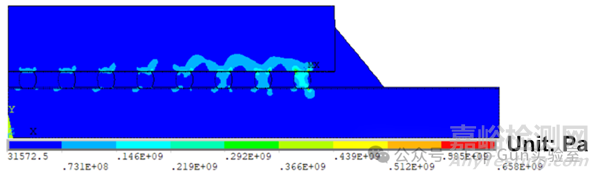

下圖展示了HAST期間底部填充溶脹誘發失效的示意圖。底部填充溶脹產生的額外拉伸應力與ILD/UBM層粘附力下降的綜合效應，導致了凸點區域的分層/開裂。
總之，聚合物材料的溶脹和界面強度的退化是無偏壓HAST條件下失效的關鍵機制。
在高度加速應力測試(HAST)中，有偏壓和無偏壓條件下的失效機制有根本區別。在有偏壓HAST下，施加的電勢導致電化學遷移(ECM，Electrochemical Migration)和離子污染相關的失效。這些過程由電場驅動，電場促進濕氣和離子的移動，導致腐蝕引發的退化。相比之下，無偏壓HAST側重于在極端環境應力（如高溫高濕）下評估材料的完整性和可靠性，而不施加電偏壓。

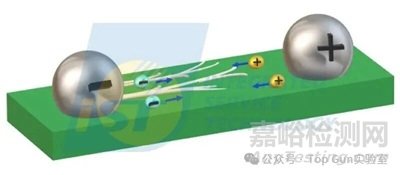

電化學遷移(ECM)的機制涉及金屬在陽極（正電極）的溶解，以及隨后金屬離子或?qū)щ娊饘俳j(luò)合物沿著濕氣路徑向陰極（負電極）的傳輸。在陰極，這些金屬離子被還原并沉積為純金屬，形成向回朝著陽極生長的枝晶結構。當這些金屬枝橋連接兩個電極時，就會發生短路，導致漏電失效。
這種現象是由電極處水的電解驅動的。在陽極，水的電解產生H?離子，形成酸性環境，有利于金屬溶解和離子形成。相反，在陰極，水解釋放出OH?離子，導致堿性環境，促進金屬沉淀。
ECM的發生需要三個基本條件：
1.滲透性濕氣路徑：離子遷移的通道。
2.遷移離子源：提供移動的離子。
3.偏置電壓：作為離子遷移的驅動力。
溫度也通過增加離子遷移率和降低表面溶液的粘度（增強導電性）來加速ECM過程。如果沒有施加偏置電壓，離子遷移的驅動力取決于參與電極的電化學勢。施加偏置電壓克服了這一障礙，顯著增加了有偏壓系統中發生ECM的可能性。
某些金屬，如金(Au)、鈀(Pd)和鉑(Pt)，通常耐腐蝕。然而，離子雜質（特別是氯化物Cl?）的存在會引發絡合反應，釋放出金屬或金屬絡合物陽離子，使這些金屬易受ECM影響。在這種情況下，ECM活性與雜質離子濃度成正比。例如，較高濃度的NaCl會導致形成更多的金屬-離子絡合物，加速枝晶生長并增加短路風險。
組裝過程中的殘留物或空氣中的顆粒等污染物會加劇ECM，將其對相對濕度(RH)的依賴性轉移到較低水平。這些殘留物通常具有吸濕性，會形成濕氣吸附點，使得在低于飽和點的RH水平下發生凝結。其中，組裝過程中的助焊劑殘留物特別有害。這些殘留物可以改變材料的表面性質，增加其吸濕傾向，或直接降解成為濕氣源，進一步促進ECM。

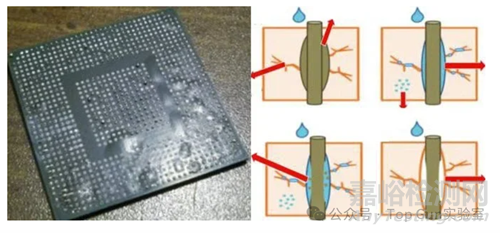

半導體器件中的枝晶生長是指在電化學遷移(ECM)影響下，導電金屬枝晶（樹狀結構）的形成和延伸。當金屬在陽極（正電極）溶解，通過濕氣等導電路徑遷移，并在陰極（負電極）沉積為純金屬時，就會發生這種現象。
該過程始于金屬離子在陽極的溶解，由電解驅動，電解創造了有利于離子形成的酸性環境。這些離子然后在施加電場的影響下沿濕氣路徑傳輸。在陰極，離子被還原，金屬以分支的枝晶模式沉積。隨著時間的推移，這些枝晶向回朝著陽極生長，最終橋接兩個電極之間的間隙。
下圖展示了TAB引線封裝在156°C/85%RH有偏壓條件下40小時后銅枝晶的示例。

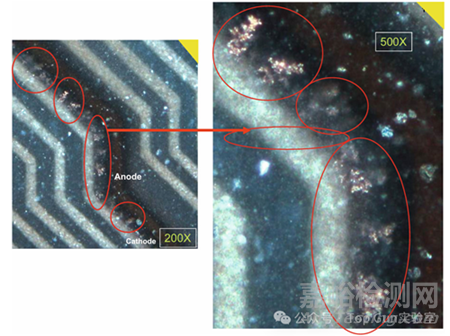

下圖顯示了在有偏壓HAST條件150小時后基板中的溶解銅跡線和銅枝晶。
由于現代設計中固有的緊密電極間距和精細幾何結構，枝晶生長在半導體器件中尤其成問題。高濕度、離子污染物（如氯離子）的存在以及高溫等因素可以顯著加速枝晶生長速率。
導電陽極絲(CAF)是在印刷電路板(PCB)內部發生的一種失效機制，其中在電路板的絕緣材料中形成兩條導體之間非預期的導電路徑。這種現象可能導致電氣短路、漏電流，并最終導致電子設備失效。CAF作為一種電化學過程發展，需要特定條件，包括濕氣侵入、離子污染物和施加的電場。

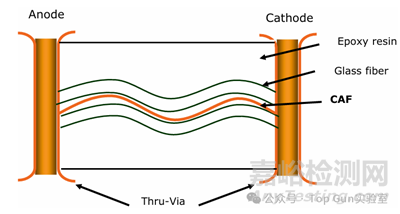

該過程始于濕氣吸收到PCB中（通常指FR-4等玻璃纖維增強環氧樹脂）。濕氣作為電解質，在電場影響下實現離子遷移。這種遷移通常沿著玻璃纖維和環氧樹脂之間的界面發生，這些界面容易出現微裂紋、空隙或弱粘附。這是一種從陽極向陰極沿著分層纖維/環氧樹脂界面生長的電化學腐蝕過程。陽極處pH值下降導致可溶性銅腐蝕產物的生成。與枝晶生長不同，CAF發生在亞表面，沿著玻璃纖維/環氧樹脂界面，并從陽極生長。CAF由可溶性銅鹽構成，并由于pH效應轉變?yōu)椴蝗苄喳}而形成，如下圖所示。

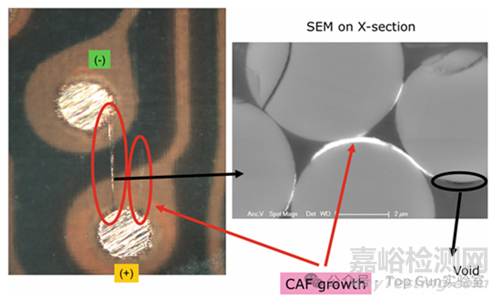

下圖展示了PCB中通孔到通孔的CAF生長。
總之，微電子器件中的電化學遷移(ECM)失效影響的不僅僅是芯片和封裝級別的導線。任何含金屬的組件，例如電容器、焊點（如球柵陣列中的焊球）以及引線鍵合器件中的鍵合線，都容易受到ECM影響。在促成因素中，濕氣的可用性是此失效機制最關鍵的因素。抑制或控制濕氣侵入可以顯著延長器件的有效壽命，降低ECM相關失效的可能性。最近的研究集中在理解聚合物介電系統中濕氣吸收的基礎原理，并開發模型來預測和減輕枝晶生長。
綜上所述，本節系統講述了濕氣可靠性的物理基礎，揭示了聚合物吸濕特性與標準測試方法的關聯。解析了三大失效場景：回流蒸汽壓破壞（機械）、無偏壓溶脹應力（材料）、有偏壓離子遷移（電化學），為失效防治提供理論依據。
