1.問題描述

某國外醫療產品需要在國內市場銷售，在國內進行醫療產品認證時，其輻射騷擾在60MHz和130MHz左右超標，現場工程師在AC220V電源線纜增加大量不同種類的磁環都沒有改善，如圖1所示。

圖1 30MHz～1GHz輻射騷擾原始頻譜

從圖1可以看出，產品輻射騷擾在60MHz左右，最大超標約1dB，不滿足標準要求，實驗不通過。

2.故障診斷——磁環加哪里？

產品為便攜式醫療設備，由AC220V和電池供電。測試時工程師在AC220V電源線加磁環無改善，再次確認時直接拔掉AC220V電源線，使用電池為產品供電，此時測試輻射騷擾，前后結果無任何改變，因此確認產品輻射騷擾和AC220V電源線無關。

打開機殼，使用頻譜分析儀和近場探頭在機殼內部單板、線纜等處查找電磁干擾源，當近場探頭置于電池電源線時，在所關心的60MMHz和130MMHz左右電磁干擾陡然增大，如圖2、圖3所示。

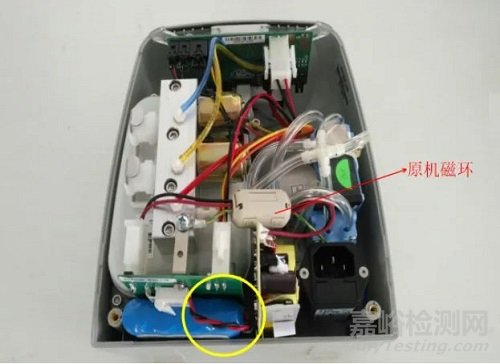

圖2 引起EMI問題的電池電源線

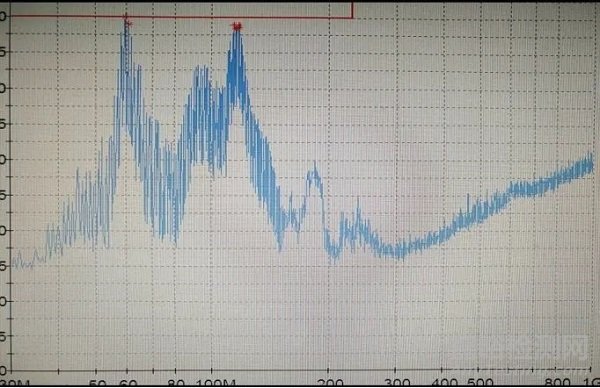

圖3 電池電源線電磁干擾

對比圖1和圖3的頻譜，可以看出近場測試和標準實驗室測試兩者的結果非常接近，因此懷疑電池電源線引起的輻射超標，進一步驗證，當而拔掉電池電源線時，近場測試的電磁干擾幅度大幅度減小，因此可以斷定引起產品輻射超標的為電池電源線。

3.原因分析

從圖4可以看出，電池電源線緊貼AC220V開關電源板。

圖4 電池電源線緊貼開關電源板

開關電源板為單面板，頂層為器件，底層為布線，當開關電源工作時，其一直處于高頻開關工作狀態，此時電路中存在強烈的電壓和電流變化，即du/dt≠0，或者di/dt≠0。根據法拉第電磁感應定律，變化的電壓或者電流產生變化的電磁場，變化的電磁場可以在環路里面感應出電壓和電流，那么電池電源線緊貼開關電源板底層布線層，空間距離很近，因此，開關電路產生的電磁場，將在電池電源線上感應出噪聲，由于電池電源線較長（約50mm），此時就構成了很好的輻射發射天線，從而產生電磁干擾。

4.整改措施——磁環加那個？

本產品為國外產品，無任何硬件電路圖和技術支持工程師，因此為避免大動干戈損壞產品，選擇使用磁環的整改方案。

鐵氧體磁環是一種吸收損耗型元件。在低頻段，鐵氧體呈現出非常低的感性阻抗值，不影響數據線或信號線上有用信號的傳輸。而在高頻段，阻抗增大，其感抗分量仍保持很小，電阻性分量卻迅速增加，當有高頻能量穿過磁性材料時，電阻性分量就會把這些能量轉化為熱能耗散掉。

首先查看頻譜圖，產品超標頻段為60MHz-130MHz，因此要求磁環在本頻段有較高的阻抗，查看磁環規格書，如圖5所示。

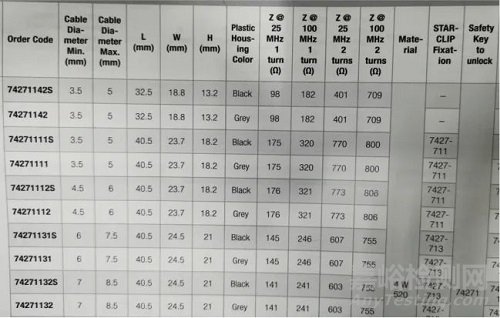

圖5 鐵氧體磁環規格書

從圖5可以看出，型號為74271112磁環，在關心的超標頻段，當線圈繞2匝時阻抗高達800Ω/100MHz左右，根據經驗，所選的磁環阻抗?jié)M足濾波需求，其頻率阻抗特性如圖6所示。

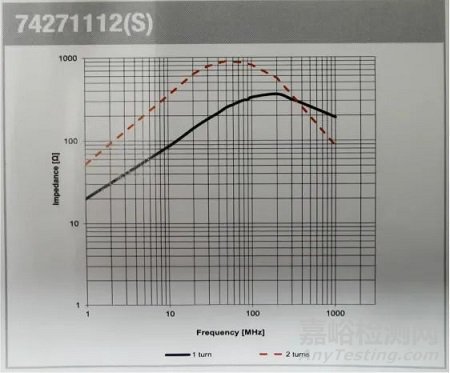

圖6 磁環頻率阻抗特性圖

5.實踐效果

根據前面的整改措施，將電池電源線在磁環上繞2匝，以抑制電池電源線的輻射，如圖7所示。

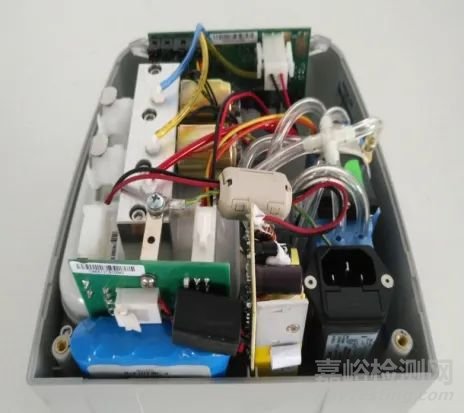

圖7 電池電源線加磁環繞2匝

合攏整機進行輻射騷擾測試，此時在所關心的頻段電磁干擾改善約12dB，實驗通過，如圖8所示。

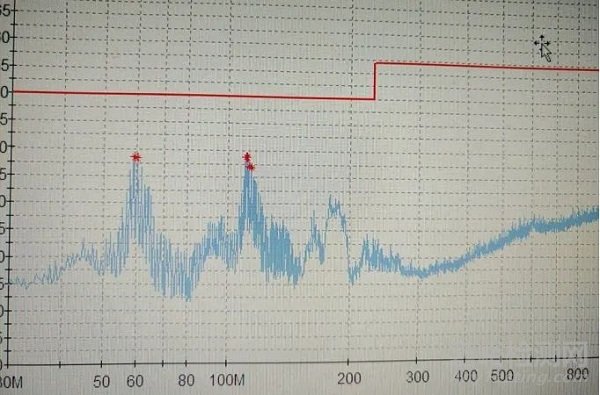

圖8 電池電源線加磁整改后輻射
