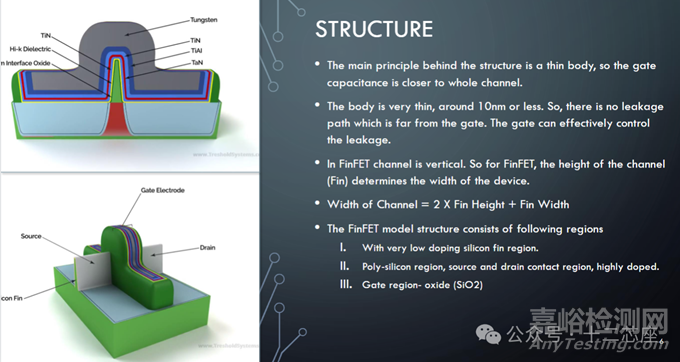

Structure:
結構的主要原理是thin body，因此柵極電容更接近整個溝道。
body層非常薄，大約在10納米或更薄。因此，不存在遠離柵極的漏電路徑。柵極可以有效地控制漏電。

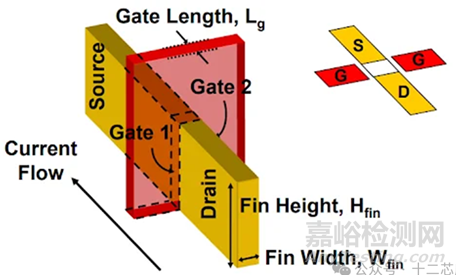

對于FinFET，其溝道是垂直的。因此，在FinFET中，溝道的高度（鰭的高度）決定了器件的寬度。
溝道寬度 = 2 × 鰭高度 + 鰭寬度
FinFET模型結構：
I. 摻雜濃度非常低的硅鰭區域。
II. 多晶硅區域、源極和漏極接觸區域，高度摻雜。
III. 柵極區域——氧化物（SiO?）
FinFET vs CMOS

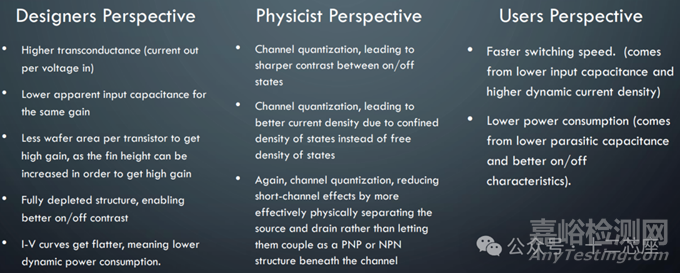

Designer視角
更高的跨導（每單位輸入電壓所能提供的輸出電流更大）
在保持相同增益的同時，實現更低的等效輸入電容
只需更小的晶圓面積即可獲得高增益，因為可通過增加鰭片高度來提升增益
采用全耗盡結構，帶來更佳的開關對比度
I-V 曲線更平坦，意味著動態功耗更低
Physicist視角
溝道量子化，帶來更銳利的開/關態對比
溝道量子化，使態密度受限而非自由態密度，從而提升電流密度
再次強調，溝道量子化通過更有效地在物理上隔離源極與漏極，抑制短溝道效應，避免二者在溝道下方耦合形成 PNP 或 NPN 結構
User視角
更快的開關速度（得益于更低的輸入電容和更高的動態電流密度）
更低的功耗（得益于更低的寄生電容和更優的開/關特性）
Reference:1.Fin shaped Field Effect Transistor
