在現代工業領域，特別是高可靠性要求的電子設備、航空航天及新能源系統中，產品壽命往往遠超常規試驗驗證周期。加速退化試驗（ADT） 作為一種高效評估產品長期可靠性的關鍵技術，通過施加高于正常水平的應力條件加速產品退化過程，并基于退化數據模型外推產品在正常使用條件下的壽命與可靠性指標。本文將以鋁電解電容這一關鍵電子元件為具體案例，系統闡述基于加速退化試驗數據的可靠性分析方法與實踐流程。
一、 理論基礎：加速退化試驗與可靠性建模
核心概念：
退化 (Degradation)： 產品性能參數隨時間推移而發生的漸變劣化過程（如電容容量衰減、機械部件磨損、材料強度下降等）。
性能閾值 (Failure Threshold)： 產品性能退化到某一臨界值時即判定為失效。該閾值通?；诠δ苄枨蠡蛐袠I(yè)標準設定（如電容容量降至初始值的80%）。
加速退化試驗 (ADT)： 在高于正常水平的單一或多個應力（如溫度、電壓、濕度、機械載荷、電流）下進行試驗，加速產品的退化過程，在較短時間內獲得退化數據。
加速模型 (Acceleration Model)： 建立應力水平與退化速率（或失效時間）之間定量關系的物理或統計模型。它是將加速應力下的試驗結果外推至正常應力水平的關鍵橋梁。
退化軌跡模型 (Degradation Path Model)： 描述單個產品性能參數隨時間（或使用量）變化的數學模型（如線性、指數、冪律模型、隨機過程模型如Wiener過程、Gamma過程）。
關鍵模型：
線性模型： D(t) = β0 + β1 * t + ε。適用于退化速率相對恒定的情況。
指數模型： D(t) = β0 * exp(β1 * t) + ε 或 ln(D(t)) = ln(β0) + β1 * t + ε。適用于退化速率與當前退化量成比例的情況（如化學反應、擴散過程）。
冪律模型： D(t) = β0 * t^β1 + ε。
隨機過程模型 (Wiener過程)： D(t) = μ * t + σ * W(t)，其中μ為漂移系數（平均退化速率），σ為擴散系數（表征退化波動），W(t)為標準布朗運動。能有效描述退化路徑的隨機波動性。
Arrhenius模型： 描述溫度對化學反應速率（如電解液蒸發、氧化膜生長）的影響。速率常數 K ∝ exp(-Ea / (k * T))，其中Ea為激活能，k為玻爾茲曼常數，T為絕對溫度。
Eyring模型： 更廣義，可包含溫度和濕度、電壓等其他應力。
逆冪律模型 (Inverse Power Law - IPL)： 描述電壓、機械應力、電流等與壽命的關系。壽命 L ∝ S^(-n)，其中S為應力水平，n為加速因子。
Peck模型： 常用于描述溫濕度綜合應力（溫濕度加速試驗）。
物理-經驗加速模型：
退化軌跡模型：
可靠性指標：
可靠度函數 R(t)： 產品在時間t仍能正常工作的概率。
累積失效分布函數 F(t)： 產品在時間t前失效的概率，F(xiàn)(t) = 1 - R(t)。
概率密度函數 f(t)： 失效時間分布的概率密度。
平均失效前時間 (MTTF) / 平均壽命： 失效時間的期望值。
百分位壽命 (B_p)： 可靠度下降到p%時對應的時間（如B10壽命表示10%產品失效的時間，常作為設計壽命目標）。
二、 案例研究：鋁電解電容壽命評估
研究對象與背景：
器件： 某型號鋁電解電容，標稱容量C0=1000μF，額定電壓Vr=25V，額定溫度Tr=105°C。
退化機理： 鋁電解電容的主要失效模式是容量衰減和內阻（ESR）增大。容量衰減主要由電解液通過密封橡膠逐漸揮發損失以及陽極氧化鋁介質層劣化導致。
性能參數與閾值： 選擇電容量 (C) 作為關鍵退化參數。失效閾值設定為初始容量C0的80%，即當C ≤ 0.8 * C0 = 800μF時判定為失效。此閾值是電子行業的常用標準（如IEC 60384-4）。
目標： 評估該電容在額定工作條件（溫度Tuse=65°C, 電壓Vuse=20V）下的B10壽命（10%失效時間）和MTTF。
加速退化試驗設計：
溫度應力 (T)： 105°C (額定溫度，作為參考點)，115°C，125°C。避免過高溫度引入非主導失效機理。
電壓應力 (V)： 25V (額定電壓)，30V，35V。
應力組合： 采用3 (溫度) x 3 (電壓) = 9個加速應力組合。每個應力組合下放置10個樣本。
正常應力： Tuse=65°C, Vuse=20V。
加速應力選擇： 根據退化機理，選擇溫度(T) 和工作電壓(V) 作為加速應力。高溫加速電解液揮發和化學反應；高電壓加速陽極氧化膜劣化（電場作用）。
應力水平設置：
測量方案： 在試驗開始(t=0)，以及24h, 48h, 100h, 200h, 500h, 1000h, 1500h, 2000h時，將電容取出冷卻至室溫（如25°C），測量其電容量C。記錄每個樣本在每個測量時間點的容量值。
試驗終止： 當大部分樣本在最高應力水平(125°C/35V)下容量衰減至閾值800μF以下時終止試驗（約2000h）。
試驗數據示例 (模擬數據)：

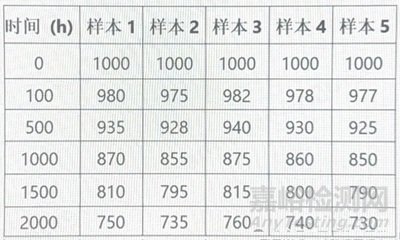

下表展示了在應力組合T=125°C, V=35V下，5個樣本的部分容量測量數據（單位：μF）：
數據分析與建模：
步驟1：退化軌跡建模 (個體層面)
觀察不同應力水平下的退化數據，發現電容容量隨時間呈現近似指數衰減趨勢。因此，對每個樣本i在應力組合(Tj, Vk)下的退化路徑，采用指數退化模型：
C_{ijk}(t) = \beta_{0ijk} \cdot exp(-\beta_{1ijk} \cdot t) + \varepsilon_{ijk}(t)
或等價地對兩邊取自然對數，轉化為線性模型：
ln(C_{ijk}(t)) = ln(\beta_{0ijk}) - \beta_{1ijk} \cdot t + \varepsilon_{ijk}(t) \quad \text{即} \quad y_{ijk}(t) = \alpha_{ijk} - \beta_{1ijk} \cdot t + \varepsilon_{ijk}(t)
其中：
C_{ijk}(t)是樣本i在應力(Tj, Vk)下時間t的容量。
β0ijk (或αijk = ln(β0ijk)) 可視為初始容量的隨機波動（通常接近標稱值1000）。
β1ijk 是退化速率常數，是模型的核心參數，反映退化的快慢。
ε_{ijk}(t) 是隨機測量誤差或微小波動，通常假設獨立同分布，服從N(0, σ_ε^2)。
使用最小二乘法(OLS) 或最大似然法(MLE) 對每個樣本的退化路徑獨立擬合，估計其αijk和β1ijk。假設對樣本1在(125°C, 35V)下的擬合結果為：β1_1,125,35 ≈ 0.00025 h?¹（意味著容量以約每小時0.025%的初始值衰減）。
步驟2：建立加速模型 (退化速率 vs 應力)
核心目標是建立退化速率常數β1 與溫度T 和電壓V 的關系。根據物理機理：
溫度T的影響符合Arrhenius模型。
電壓V的影響符合逆冪律模型(IPL)。
因此，采用組合加速模型：
\beta_1(T, V) = A \cdot V^n \cdot exp\left(-\frac{E_a}{k \cdot T}\right)
其中：
A 是常數。
n 是電壓加速因子。
Ea 是激活能 (eV)。
k 是玻爾茲曼常數 (8.617333262145 × 10^{-5} eV/K)。
T 是絕對溫度 (K)。
對上述模型兩邊取自然對數，轉化為線性形式：
ln(\beta_1) = ln(A) + n \cdot ln(V) - \frac{E_a}{k} \cdot \frac{1}{T}
令：
Y = ln(β1)
X1 = ln(V)
X2 = 1/T
β0 = ln(A)
β1_coef = n (注意：此β1_coef是線性模型的系數，不同于退化速率β1)
β2_coef = -Ea / k
則模型變?yōu)椋?/span>
Y = β0 + β1_coef \cdot X1 + β2_coef \cdot X2 + \delta
其中δ為隨機誤差。
收集所有樣本在所有加速應力組合下擬合得到的β1ijk值及其對應的V和T。使用多元線性回歸(MLR) 擬合上述模型，估計參數β0, β1_coef (n), β2_coef，進而得到A = exp(β0), n = β1_coef, Ea = -β2_coef * k。
假設擬合結果示例：
n ≈ 3.5 (電壓加速因子)
Ea ≈ 0.85 eV (激活能)
A ≈ 1.2e8 (常數)
步驟3：外推正常應力下的退化速率
將正常使用應力Tuse=65°C=338K, Vuse=20V代入建立的組合加速模型：
\beta_{1, normal} = A \cdot (Vuse)^n \cdot exp\left(-\frac{E_a}{k \cdot Tuse}\right)
代入上述假設參數：
\beta_{1, normal} ≈ 1.2e8 \cdot (20)^{3.5} \cdot exp\left(-\frac{0.85}{8.617e-5 \cdot 338}\right) ≈ 1.2e8 \cdot 160000 \cdot exp(-29.85) ≈ 1.92e13 \cdot 1.58e-13 ≈ 3.03e-6 \text{ h}^{-1}
計算得到正常使用條件下的平均退化速率常數β1,normal ≈ 3.03e-6 h?¹。
步驟4：計算偽失效時間 & 構建壽命分布
確定失效閾值： D_f = 0.8 * C0 = 800μF。
計算每個樣本的偽失效時間： 利用每個樣本在加速應力下擬合得到的退化軌跡模型C(t) = β0i exp(-β1i t)，令C(t) = D_f，求解時間t：
t_{fi} = \frac{1}{\beta_{1i}} \cdot ln\left(\frac{\beta_{0i}}{D_f}\right)
由于β0i通常接近C0，且ln(β0i/D_f) ≈ ln(C0 / (0.8*C0)) = ln(1.25) ≈ 0.223，因此t_fi主要取決于1/β1i。對于在應力(Tj, Vk)下的樣本，其偽失效時間t_fijk反映了該應力水平下的“壽命”。
轉換到正常應力下的偽失效時間： 利用加速模型β1 ∝ f(T, V)（即β1,stress / β1,normal = [f(Tstress, Vstress) / f(Tnormal, Vnormal)]）。因此，正常應力下的等效失效時間t_{f, normal, ijk}為：
t_{f, normal, ijk} = t_{f, ijk} \cdot \frac{\beta_{1, stress, ijk}}{\beta_{1, normal}}
其中β1,stress,ijk是該樣本在加速應力下擬合得到的退化速率，β1,normal是步驟3計算出的正常應力下的平均退化速率。關鍵點： 此步驟利用加速模型和個體退化速率，將不同加速應力下觀測到的偽失效時間，統一外推到正常應力水平下，得到一組“等效”的正常工作條件下的失效時間數據{t_{f, normal, ijk}}。
構建壽命分布： 收集所有樣本在所有加速應力下轉換得到的t_{f, normal, ijk}值（本例共9 stress x 10 samples = 90個數據點）。分析這些數據，擬合合適的壽命分布模型（如Weibull分布、Lognormal分布）。假設數據服從雙參數Weibull分布：
F(t) = 1 - exp\left(-\left(\frac{t}{\eta}\right)^{\beta}\right)
其中η是尺度參數（特征壽命），β是形狀參數。使用MLE或概率圖法估計η和β。
假設擬合結果： η ≈ 95,000 小時, β ≈ 2.1。
可靠性評估結果：
可靠度函數：
R(t) = exp\left(-\left(\frac{t}{95000}\right)^{2.1}\right)
B10壽命： 解方程R(B10) = 0.9：
0.9 = exp\left(-\left(\frac{B10}{95000}\right)^{2.1}\right) => \left(\frac{B10}{95000}\right)^{2.1} = -ln(0.9) ≈ 0.10536 => \frac{B10}{95000} = (0.10536)^{1/2.1} ≈ 0.485 => B10 ≈ 46, 100 \text{ 小時}
MTTF： 對于Weibull分布，MTTF = η * Γ(1 + 1/β)。Γ(1 + 1/2.1) ≈ Γ(1.476) ≈ 0.886 (查Γ函數表)。因此：
MTTF ≈ 95, 000 * 0.886 ≈ 84, 170 \text{ 小時}
結果解釋?zhuān)?在65°C、20V的額定工作條件下，該型號鋁電解電容的B10壽命（10%失效時間）預計約為46, 100小時（約5.26年），平均失效前時間(MTTF)約為84, 170小時（約9.6年）。Weibull形狀參數β=2.1>1表明失效具有明顯的耗損特性，早期失效風險較低，但隨著使用時間增長，失效概率逐漸增加。
三、 方法優勢、挑戰與工程應用
優勢：
高效性： 顯著縮短試驗周期，在較短時間內獲得產品長期可靠性信息。
信息量豐富： 利用整個退化過程數據，比僅記錄失效時間的試驗提供更多信息，尤其適用于高可靠性產品。
適用于多種失效模式： 能處理性能漸變導致的失效。
可預測性： 建立明確的退化物理模型和加速模型，預測結果更具物理意義和說服力。
小樣本潛力： 結合隨機過程模型和貝葉斯方法，可在一定程度上緩解小樣本問題。
挑戰與注意事項：
主導失效機理一致性： 加速應力下誘發的失效機理必須與正常使用條件下的主導失效機理一致。否則，外推結果無效。需通過失效分析（如解剖、SEM、電鏡）驗證。
加速模型準確性： 模型選擇和參數估計的準確性直接影響外推結果的可靠性。物理模型優于純統計模型。
退化軌跡模型選擇： 選擇能準確描述實際退化過程的模型至關重要。模型誤設會導致系統偏差。
測量誤差與波動： 退化測量中的噪聲和個體差異需要在模型中考慮（如隨機效應、隨機過程）。
樣本量： 雖然信息量豐富，但足夠的樣本量仍是保證統計顯著性的基礎，尤其是在多應力加速試驗中。
外推風險： 從高應力外推到低應力（尤其是溫度）存在不確定性，外推幅度越大，風險越高。應力水平設置應盡量接近實際使用條件上限。
工程應用價值：
產品設計與改進： 識別關鍵退化參數和敏感應力，指導設計優化（如選擇更穩定的電解液、改進密封工藝、優化散熱）。
壽命預測與保修制定： 為產品提供定量的壽命指標(B10, MTTF)，支撐保修期設定和備件計劃。
可靠性驗收試驗(RQT)： 基于ADT模型設計高效的驗收方案，驗證批量產品是否達到可靠性目標。
篩選與老化： 利用ADT結果優化篩選應力條件和時間（如高溫老化），剔除早期失效品。
狀態監測與預測性維護： 理解關鍵性能參數的退化規律，為在線監測和剩余壽命預測(RUL)提供模型基礎。
供應鏈管理： 評估不同供應商或批次產品的可靠性差異。
四、 結論
基于加速退化試驗數據的可靠性分析，通過深入挖掘性能參數漸變過程中蘊含的信息，結合物理機理驅動的加速模型，為評估高可靠性、長壽命產品的壽命和可靠性指標提供了一條高效且強有力的技術途徑。本文以鋁電解電容為具體案例，詳細展示了從試驗設計、數據采集、退化軌跡建模、加速模型建立、外推到正常條件、壽命分布擬合到最終可靠性指標計算的完整流程。
該方法的核心價值在于其物理意義明確和預測能力強大。然而，其成功應用高度依賴于對產品失效機理的深刻理解、加速模型的合理選擇與驗證、退化軌跡的準確描述以及嚴謹?shù)臄?shù)據分析。工程師必須清醒認識到加速應力下失效機理一致性這一關鍵前提和外推的不確定性?？朔@些挑戰，基于ADT的可靠性分析將成為支撐產品高可靠性設計、驗證與保障不可或缺的利器，在航空航天、新能源、高端裝備制造、醫療器械等領域發揮越來越重要的作用。
案例啟示： 對于案例中的鋁電解電容，設計工程師可依據預測的B10壽命（約5.26年）評估其在目標設備（如光伏逆變器預期壽命20年）中的適用性。若壽命不足，可考慮選擇更高額定溫度（如125°C）的電容、優化散熱設計以降低實際工作結溫、或采用電壓降額設計（如工作在16V而非20V），并重新進行ADT評估其效果。制造商也可依據MTTF制定合理的保修政策（如5年保修）。該分析結果為產品全生命周期的可靠性決策提供了堅實的量化基礎。
