摘要：后橋殼是安裝了傳動系統、差速系統和車輪部分等傳動軸裝置的車輛重要組成部分之一。為解決國內汽車生產廠商加工效率低和加工精度低的問題，文章設計了一套汽車后橋殼體工藝夾具，在滿足尺寸精度、零件幾何形狀和定位精度技術要求的前提下，精確規定批量生產的要求和使用檢驗工序以提高生產效率。通過對銑床定位元件夾緊力的設計計算，在4把刀具同時加工時需滿足至少50 kN的夾緊力。在夾具設計時需采用合理的動力源來進行裝夾，選擇更為清潔綠色的氣壓裝置，符合低碳綠色環保的工業化要求。
關鍵詞：后橋殼；工藝夾具；加工精度；傳動軸裝置
由于后橋殼在動力總成中的特殊地位，汽車制造商必須在保證整機質量的前提下，擁有自主的設計和生產線，降低成本以提高產品競爭力。近年來，國產汽車制造商研發部門以國產原材料為基礎，結合中國國情，成功開發出了一系列先進的制造工藝生產線。由此生產出的高質量后橋殼，不僅替代了部分依賴進口的汽車零部件，還出口到歐美等發達國家[1]。
后車橋的主要部分是一個橢圓形柱體，在動力輸出（Power Take-Off, PTO）軸周圍有最終驅動裝置、差速器和車輪驅動裝置，后部有一個變速箱，其主要功能是最大限度地提高PTO軸和變速箱的扭矩，并在左右驅動輪之間進行動力分配。除了將變速箱與主變速箱連接起來之外，齒輪差速器和半軸還能確保兩個車輪以不同的速度旋轉，抵抗路面和車身或底盤之間力的相互作用，因此主要軸承部件尺寸較大[2]。
1 加工需求分析
1.1 零件工藝分析
橋殼體結構如圖1所示，汽車后橋殼的加工表面可分為三組：第一組包括前后表面、內腔、左右端面和面部外周的加工表面；第二組包括側表面和內腔的加工表面；第三組包括前后表面、兩個端面和面部外周的加工表面。第一組可加工表面包括外表面和孔的表面、孔徑、凸緣、邊緣和外徑，其主要在兩個平面上加工，孔的大小在加工過程中相對難以處理，對零件質量影響較大。第二組是在平面兩側對零件進行鉆孔加工。這一組包括表面加工：分別為四個平面、四個孔和孔徑。第三組是工件內部孔的加工，該組孔的加工要滿足粗糙度和軸向公差要求?？准捌浔砻嬉约氨砻婀ぷ髋_(tái)按軸向公差進行加工。
1.2 加工基準面選擇
選擇基準面是最重要的加工任務之一。選擇正確合理的基準面可以確保加工質量、優化生產率，否則加工過程將無法順利進行，許多零件可能會被報廢。因此，在選擇基準面時應慎之又慎[3]。
生產后橋殼體所需的主要部件是軸頭兩端和所有外圓表面、中心孔和鉆孔表面。除了尺寸精度和粗糙度外，還要求外殼內孔的邊緣與內孔軸線平行（縱向測量）且軸向?qū)ΨQ。其中平行度要求為0.05 mm，兩側套管孔的同軸度要求為0.1 mm。因此有必要確定處理加工順序，必須先加工軸頭的兩個外圓，之后是孔，最后是中心孔和兩個邊緣，這樣軸頭就遵循先粗加工后精加工的要求。車身孔的粗加工屬于半精密鉆孔，中心孔兩端和中心孔末端的粗加工屬于精密鉆孔，其余工序?qū)儆诨竟ば?，安插在主要工序之間進行。用鋼板彈簧磨削閥座會產生較大間隙，從而導致橢圓形扁平軸孔。因此，應在制作細孔前進行磨削加工，根據軸承表面選擇原則，可選擇盲孔表面或外圈法蘭盲孔表面作為后橋殼的未處理軸承表面。
1－半軸套管；2－法蘭盤；3－板簧鉤；4－螺栓；5－上懸掛支架；6－減速器安裝孔；7－殼體；8－下懸掛支架。
圖1 橋殼體結構
2 加工工藝路線設計
2.1 工藝方案選擇

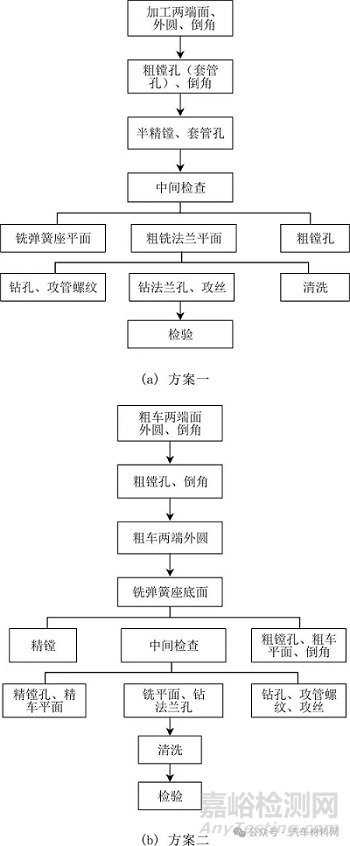

在開發生產線時，首先必須滿足尺寸精度、零件幾何形狀和定位精度等技術要求。生產工藝方案應盡可能精確地規定批量生產的要求和使用特殊機械設備以提高生產率的要求。工藝流程的構思和設計要盡可能高效，這不僅體現在產品質量方面，也體現在生產規劃方面，當然還包括確保工藝流程的集中化，同時考慮到降低生產成本的經濟效應，以提高市場競爭力[4]。因此，結合上述分析，開發出了如圖2所示的兩種流程控制方案。
這兩種加工方案的區別在于，在方案一中，可以先加工軸體外圈的兩個表面，然后再加工孔；在方案二中，首先淬火法蘭外圈的外表面，然后淬火車身，其次淬火法蘭外圈，最后進行半精加工處理。
圖2 流程控制方案
方案一在板上加工孔后對彈簧槽進行表面磨削時，磨削力較大，且孔已被填滿，因此磨圓誤差略呈橢圓形，加工誤差大于方案二。在第二種方案中，淬火和精加工是分開進行的，但是為了確保外環和主體鉆孔時的必要鋒利度，將開槽和精加工結合在一起，以縮短時間并避免零件裝配時出現錯誤。最后，經過上述分析過程，選擇方案二作為流程控制的主方案。
2.2 加工階段的劃分和檢驗工序安排
對于精度和表面質量要求較高的零件，可以進行先粗加工后精加工。例如，軸頭和外環在粗加工工序一中，在精加工工序三中。淬火和精加工工序分開進行，有助于消除殘余應力，可有效降低報廢率，從而實現精確生產和提高生產率。
后橋外殼的制造過程可分為兩個階段。第一階段是基本加工，在工序六之前完成軸和外殼孔外表面的加工，為后續加工創建一個精確的參考點。第二階段緊接著進行工序六，利用機械參考點完成其余表面的加工。
第一道工序結束后，還要進行中間檢查，以確保關鍵點得到正確加工，避免出現次品。在后軸箱體的最終生產過程中，還要進行進一步的檢查，以驗證工序二加工表面，并根據加工設備的反饋確定每個參數的檢查次數。這種安排確保了后橋殼體在殼體沖壓之前就已定位，從而避免了殼體沖壓后的后續維修。
3 夾具設計
3.1 銑床夾具
本夾具是用來銑削面積為110 mm×90 mm的后橋殼體兩側面，該平面對于精度和表面質量要求不高，所以主要考慮的是提高工作效率和降低工作強度。
1.定位元件
銑削面是平面，刀具可在該平面延伸方向上任意位移。由于彈簧座平面的形位公差要求，必須限制平面U軸和W軸的自由度。根據尺寸要求，需限制零件在垂直于平面和設計原點的方向上的移動（參照Z(yǔ)軸），以便原點重合且不會出現誤差。換句話說，要設計一個不完全定位裝置，約束一個移動和兩個旋轉自由度。
定位器的設計可以使用外圈或內圈和固定定位平面，只要內圈和固定定位平面在零點處重合即可。同樣，如果外圈的兩端面或定位裝置的錐體部分（毛坯表面）與之在零點處重合，并滿足工藝要求即可。由于該工序要求四面同時銑削，因此施加在工件上的力相對較大，除了輕夾緊力等因素外，還用于定位殼體零件的兩個圓錐面（空心面）、端面和內面。由于工件在加工過程中處于懸臂圓形空間，磨削振動較大，因此使用附加支撐可提高剛性。
2.夾緊機構
該裝置采用手動杠桿夾緊結構，通過旋轉杠桿和螺栓夾具夾緊外圈，杠桿與外環端部的連接為過渡弧，杠桿不能增加或減少夾緊行程。但是，由于杠桿和銷釘可以繞其端部旋轉，因此可以快速裝卸工件，從而提高工人的工作強度和效率[5]。
夾緊力為4 kN，其計算參考金屬切削刀具設計手冊[6]：
（1）式中，Gz為切削力系數；az為切削層尺寸；d0為銑刀直徑；af為每齒進給量；ap為切削深度；為修正系數。
水平分力為4 393 N，其計算公式如下：
Fy=(1～1.2)Fz=1.1Fz （2）
垂直分力為1 198 N，其計算公式如下：
Fx=0.3Fz （3）
故工件沿安裝軸線方向的最大銑削力為 152 051 N，其計算公式如下：
（4）夾緊機構產生的夾緊力為13 284 N，滿足：
P=KF=K(K1K2K3K4) （5）
式中，K為穩定安全系數；K1為基本安全系數；K2為加工安全系數；K3為刀具壽命系數；K4為累計切削系數。
4把刀同時加工銑削平面時，產生的銑削力為53 136 N，其計算公式如下：
P4=4P （6）
由式（6）可知，夾具所需的夾緊力很大。為使夾具結構方便裝卸，提高生產效率，決定選擇旋轉式起重機來實現夾具的夾緊功能。
3.2 鉆床夾具
1.定位元件設計
工序十三是將鉆12×M12孔的鉆床夾具，用于鉆孔和攻絲組合機床的加工，使用刀具為硬質合金鉆頭。由零件圖可知，鉆12×M12孔應完全定位。對于孔有位置度要求時，加工時夾具起到定位和支撐作用，孔的位置由鉆模板控制，機床本身加工精度確定刀具（鉆頭）的均勻分布[7]。
2.鉆削力計算
刀具采用硬質合金鉆頭，工件材料為鑄鐵。切削扭矩計算參考金屬切削刀具設計手冊[6]：
M=0.098D×2.2S×0.8Kp （7）
P=319D×1.2S×0.75Kp （8）
式中，M為切削扭矩；D為刀具直徑；d為孔徑；P為軸向切削力；S為每轉進給率；Kp為修正系數，取0.87。
3.3 動力源設計

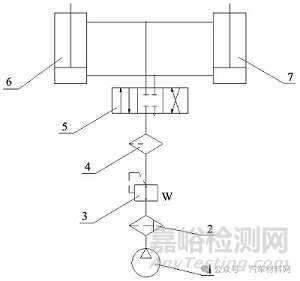

由于加工部件的尺寸較大、受加工環境的影響、氣動夾緊裝置的使用以及對夾緊力的需求，動力源選擇氣壓裝置，氣動原理圖如圖3所示，可通過三位四通換向閥實現氣缸的伸縮功能。
1－氣動馬達；2－過濾器；3－直動式減壓閥；4－油霧器；5－三位四通換向閥；6－左氣缸；7－右氣缸。
圖3 氣動原理圖
在設計氣缸時，應考慮密封和防塵措施。工件靠氣動驅動裝置將工件壓到平整的上支架上，氣缸行程合理，工作壓力必須大于工作負荷[8]。
對于氣缸，應在缸筒和缸蓋、活塞桿和柱塞（靜態密封）、缸筒和活塞、活塞桿和缸蓋、阻尼套筒和缸蓋（動態密封）上使用密封件。液壓密封件使用O形圈密封件；使用O形圈密封件時，設計簡單，摩擦阻力小。由于接觸面積小會降低密封效率，因此，可以通過使用更多的單元環來提高效率（如果活塞厚度超過28mm，則可以使用兩個密封件）。本設計增加兩個密封圈是因?yàn)榛钊瘢枰膲毫Ω遊9]。如果使用靜態密封，則需要添加密封墊以確保防漏。
4 結束語
汽車后橋殼體作為汽車底盤的關鍵零部件，既是承載件又是傳力件，其加工精度和強度對于汽車的整體性能和安全性具有至關重要的作用。為減少加工誤差，提高加工效率，本文采用對零件加工工藝路線進行合理設計，從而在滿足加工精度的前提下，保證產品質量，提升產能效率；在夾具設計時采用合理的動力源來進行裝夾，選擇更為清潔綠色的氣壓裝置，符合低碳綠色環保的工業化要求。
