變形高溫合金因其在600℃以上強度較高，具有良好的抗疲勞、抗氧化、耐腐蝕性能以及良好的加工性能、焊接性能和長期組織穩定性等優勢，已被廣泛應用于制備航空發動機和燃?xì)廨啓C(jī)的渦輪盤、軸類件、環形件等熱端部件。隨著航空發動機和燃?xì)廨啓C(jī)的不斷發展，熱端部件進口、出口溫度越來越高，需研制新的承溫能力更高的變形高溫合金，并解決其制備工藝難度大等問題。當前耐溫能力較高的Ni-Co-Cr 基變形高溫合金體系是國內外研究的重點。
GH4079 是一種Ni-Co-Cr基γ'相沉淀強化型變形高溫合金，對應于俄羅斯牌號合金ЭK79，是GH4742（ЭП742）合金的改進型。GH4079 合金在GH4742 合金基礎上明顯提高Al、Ti、Nb、Co 含量并添加W、V等強化元素， 其中Al+Ti+Nb 總的質量分?jǐn)?shù)已超過8%，以形成復雜合金化Ni-Cr-Co 固溶體和Ni3（A1、Ti、Nb）型γ' 相；同時添加微量的C、B 等元素以實現強化晶界，進而具有較優異的熱強性和綜合性能，使用溫度也從GH4742 合金的750℃提高到800℃。但如此復雜的高合金化，也必然導致該合金鑄態組織中存在元素微觀偏析、偏析析出相多且其種類復雜， 而且其熱加工塑性很差、熱加工適用溫度區間很窄，材料及制件研制具有一定難度。目前，俄羅斯在大量發動機中，已廣泛地選用該合金制造渦輪盤。
然而，國內關于GH4079合金的研究歷史還較短，目前針對GH4079 合金的研究報道也較少，僅有的研究主要是熱變形行為、組織演變、表面加工參數等方向，關于該合金化學成分、顯微組織、力學性能關聯性的研究鮮有報道。例如，微合金化元素C 含量一直是變形高溫合金研制的關注重點之一，C元素通常與Ti、Nb、W等元素形成MC、M23C6等類型碳化物，在基體和晶界強化中起到作用，但也可能對熱加工塑性不利或是潛在的疲勞裂紋源。公開報道的GH4079合金C質量分?jǐn)?shù)要求范圍為0.04wt%~0.08wt%或?qū)挿阂?le;0.08wt%，現有研究報道中C質量分?jǐn)?shù)主要在0.060wt%附近。而項目組前期工作發現C 含量及碳化物形態差異會造成GH4079合金力學性能波動， 當存在較多大尺寸碳化物時合金很容易過早斷裂失效，初步推測C 含量不能過高，但也缺少更低C 含量的相關研究報告。因此，為了獲得較佳的GH4079合金的C元素成分控制范圍，需進一步研究GH4079合金中C元素對組織和性能的影響。
本研究制備3種不同C含量（0.018wt%、0.038wt%和0.051wt%）的GH4079合金，對合金凝固過程平衡相析出行為、經熱加工后組織和性能進行分析，系統研究0.018wt%~0.051wt%C含量對GH4079合金顯微組織和力學性能的影響規律，以揭示其作用機理，為該合金C含量的優化控制以及性能的充分發揮提供一定理論指導。
01試驗材料與方法

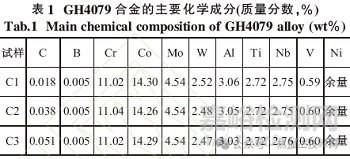

試驗用GH4079合金材料，是采用真空感應熔煉（VIM）+真空自耗重熔（VAR）雙聯冶煉的，經高溫均勻化處理及鍛造開坯工藝制備，最終獲得準200mm規格鍛制棒材。為研究微量合金元素C含量對GH4079合金組織和性能的影響，在真空感應熔煉過程中添加配入不同質量的碳棒， 但由于元素?zé)龘p導致實際化學成分與理論規劃存在一定偏差。對鍛制的3爐批棒材進行化學成分分析，其主要化學成分見表1，C含量分別為0.018wt%、0.038wt%和0.051wt%，其他元素含量近似等同。
首先通過熱力學軟件計算這3種不同C含量化學成分的理論平衡凝固相圖，以初步了解平衡相析出行為，并結合從制備過程中的鑄態鑄錠上切取金相試樣的分析，進一步研究證實凝固過程組織演變和相析出規律。再?gòu)腻懼瓢舨纳锨腥〗鹣嘣嚇蛹傲W(xué)試棒，均采用標準熱處理制度（1040℃/4 h/AC+1140℃/8h/AC+850℃/6h/AC+780℃/14h/AC）進行處理后，開展組織性能分析測試。不同C 含量的金相試樣經機械磨拋及20gCuSO4+100mL HCl+100mLH2O試劑化學腐蝕后，在Leica 型光學顯微鏡（OM）下觀察顯微組織；再次磨拋并經150mL H3PO4+100mLH2SO4+15gCrO3溶液電解腐蝕后，采用FEINano 450型場發射掃描電鏡（FE-SEM）觀察析出相特征。將力學試棒分別加工成拉伸試樣和持久試樣，按照GB/T 228.1《金屬材料拉伸試驗方法》采用萬能試驗機測試試樣的室溫拉伸性能；按照GB/T 2039《金屬材料單軸拉伸蠕變?cè)囼?yàn)方法》采用持久試驗機測試試樣在650℃/863MPa 條件下的持久性能。
02試驗結果與討論
01C含量對平衡相析出行為的影響

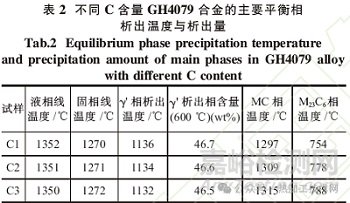

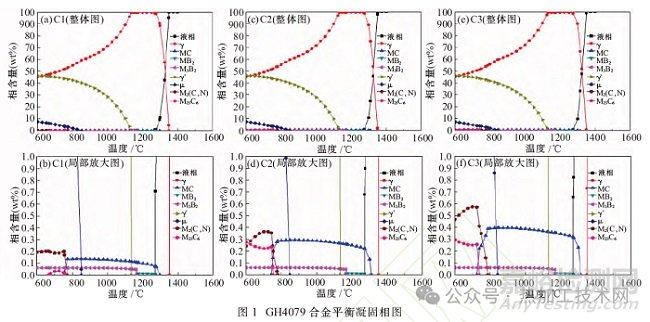

圖1為利用JMatPro 熱力學軟件計算得到的3種C含量GH4079 合金理論平衡凝固相圖，不同C含量GH4079 合金主要平衡相析出溫度與析出量統計見表2。從表2的統計結果可以看出，C 含量對液相線、固相線、γ' 相基本沒有影響，但對GH4079合金中的碳化物析出行為有顯著影響。在平衡凝固條件下，GH4079合金液相線溫度約為1350℃，固相線溫度約為1270℃，說明凝固溫度區間跨度80℃。從圖1的整體圖和局部放大圖中能清晰看出，在這80℃的凝固溫度區間內，γ 相以及少量的MC 型碳化物相先后從液相中析出形成，并且析出量隨溫度的降低而逐漸增加。當溫度降低至固相線溫度以下后，合金中先析出的γ 相又進一步向γ' 相發生固-固轉變，并伴隨著少量的M3B2相、M23C6相和M2（CN）相等平衡相析出。GH4079合金的主要強化相γ'的析出溫度大約為1135℃，600℃下其平衡大約為46wt%。再如表2統計結果所示，當C含量從0.018wt%提高至0.051wt%時，MC型碳化物的開始析出溫度從1297℃提高到1315℃，M23C6型碳化物通過固相轉變析出的析出溫度從754℃提高到788℃。這表明隨著C含量的增加，MC、M23C6型碳化物析出溫度逐漸升高。

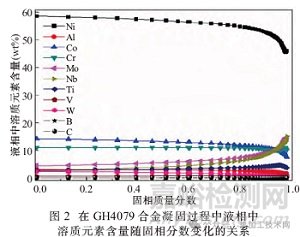

由于實際工業生產都處于非平衡凝固條件，而且高溫合金凝固過程通常以樹枝狀生長方式結晶，非平衡凝固導致先結晶的枝晶干和后凝固的枝晶間的成分不同，即存在枝晶偏析。利用JMatPro熱力學軟件計算得到的C1成分GH4079 合金凝固過程液相中溶質元素含量隨固相分?jǐn)?shù)變化的關系如圖2所示，C2、C3成分的變化規律與之相似， 因這3種成分GH4079 合金所含的元素相同。由圖2可知，隨著凝固的進行，Nb、Mo和Ti元素在液相中的含量不斷升高， 說明Nb、Mo和Ti元素在殘余液相中大量富集，且富集程度在凝固過程中不斷升高，屬于典型正偏析元素；而Ni、Co、Cr、Al、W元素主要在先凝固的枝晶干富集且偏析程度較輕。結合高溫合金材料學中凝固過程發生的相變理論，可以得知，凝固末期枝晶間的殘余液相含有大量的Nb、Mo、Ti元素， 造成該區域凝固溫度降低。再加上Nb、Mo、Ti是碳化物形成元素，Ti、Nb是強化相γ' 形成元素， 進而為碳化物和低熔點共晶相等的析出提供了有利條件。
02C含量對顯微組織的影響
圖3是C1成分GH4079合金鑄態試樣拋光態及腐蝕態的顯微組織圖。可以看出，在圖3（a）拋光態下能觀察到的主要是塊狀析出相； 結合圖3（b）EDS分析得到的元素種類、含量及分布情況，認為這些析出相主要是富Nb、Ti 和Mo的MC型碳化物（（Nb，Ti）C）， 是合金凝固時由液態直接析出的，與理論計算分析相一致。圖3（c）、（d）是經腐蝕后顯示的枝晶組織，枝晶間存在大量呈片層狀分布、形狀類似葵花/ 扇狀的較大尺寸物相。綜合分析與大多數高溫合金中常見的（γ+γ'）共晶組織相似。

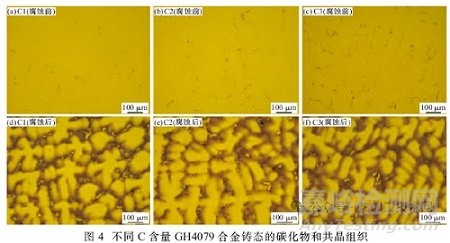

3種C含量GH4079合金鑄態鑄錠的碳化物和共晶組織如圖4所示。可以看出，隨著C含量升高，GH4079合金鑄態鑄錠中碳化物的含量和尺寸逐漸增大，碳化物形態從彌散細小塊狀向斷鏈狀、大塊長條狀轉變，而存在于枝晶間的（γ+γ'）共晶組織的含量和分布位置隨之減少。結合2.1節相析出行為分析得知， 凝固末期枝晶間的殘余液相含有大量的Nb、Mo、Ti元素，為碳化物和低熔點共晶相等的析出提供了有利條件。可以推測，共晶組織在碳化物形成之后才析出，因?yàn)殡S著C含量的增加，碳化物含量增加，消耗了大量的共晶組織主要形成元素Ti 和Nb，造成枝晶間殘余液相中能形成共晶組織的元素相對減少，進而導致凝固完成時共晶組織含量減少。
結合不同C含量的JMatPro熱力學計算、碳化物和共晶組織關聯性分析結果，GH4079合金凝固期內的平衡相析出順序?yàn)椋篖→γ相（先在枝晶干，再是枝晶間），L→γ相+MC型碳化物，L→γ 相+MC 型碳化物+（γ+γ'） 共晶組織，L→γ 相+MC 型碳化物+（γ+γ'）共晶組織+其他相組織，其中MC 型碳化物和（γ+γ'） 共晶組織是GH4079 合金凝固過程中的主要偏析產物，主要存在于后凝固的枝晶間。
圖5是3種C含量GH4079合金熱處理態棒材的顯微組織。可以看出，相比于圖4中鑄態時的碳物化組織，經鍛造后的棒材中碳化物已向相對均勻、彌散的細小塊狀轉變，碳化物尺寸2～10μm，但不同C含量GH4079合金棒材中碳化物含量仍存在明顯差異，而且C 含量較高時較大尺寸碳化物的數量也更多。經半定量的統計分析，C含量對GH4079合金棒材中碳化物含量的影響如圖6所示。由圖6可知，隨著C 含量的增加，碳化物含量顯著增加，而且碳化物含量與C 含量基本滿足線性關系，即C含量在0.018wt%～0.051wt%，每增加0.001wt%，碳化物含量約增加0.02wt%。此外，從圖5（d）～（f）經化學腐蝕顯示的晶粒特征還能看出，不同C 含量GH4079 合金棒材的晶粒均呈宏觀等軸狀，但晶粒尺寸隨C 含量增加而明顯減小。采用截點法測得C1～C3成分棒材平均晶粒尺寸分別約為320、226、160μm，而且碳化物有鄰近晶界的趨勢。
進一步分析得知，由于富Nb、Mo、Ti 的MC型碳化物是GH4079合金在凝固過程形成的初生碳化物，通常存在于枝晶間，沿晶不均勻分布，其熔點高達1300℃且堅硬穩定，在高溫鍛造和熱處理過程中始終存在， 如鍛造控制不當時碳化物還容易誘發裂紋、成為熱加工過程中的裂紋源。雖然初生碳化物無法消除，但其在高溫鍛造過程中會隨金屬流動變形而逐漸被破碎細化，部分細小的碳化物成為抑制晶界遷移的釘扎點，這些釘扎點隨C含量增加而增多，進而增大晶界遷移阻力。因此，對相同工藝制備的GH4079 合金棒材且進行相同過固溶處理后，即使溫度已經超過γ' 相的析出溫度，但碳化物依然存在。這些碳化物能夠抑制晶界遷移，甚至引起晶界弓彎， 而且晶界遷移阻力隨著C 含量的增加而增大，導致棒材的晶粒尺寸隨之細化。
03C含量對力學性能的影響

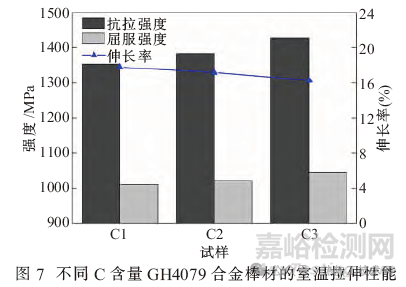

圖7為不同C含量GH4079合金熱處理態棒材的室溫拉伸性能對比。可以看出，GH4079 合金的室溫抗拉強度和屈服強度均隨C含量增加而不斷升高，0.051wt%C含量對應的抗拉強度比0.018wt%的提升約70MPa、屈服強度提高約40MPa，而斷后伸長率隨C含量增加而略微降低。眾所周知，在等強溫度（<0.5Tm）以下，晶界作為位錯運動的阻礙，起強化作用，而且合金屈服強度與晶粒大小符合Hall-Petch 關系，即晶粒尺寸越小，屈服強度越高。又由于抗拉強度本來就明顯高于屈服強度，且抗拉強度反映的是材料斷裂前最大承載能力、屈服強度對應材料發生明顯塑性變形時的應力值，兩者并非簡單線性關系。故在相同的細晶強化條件下，更多的晶界一定程度上能有效地阻礙裂紋的擴展，提高材料的抗斷裂能力， 進而造成抗拉強度的提升比屈服強度的明顯。因此，隨著C含量的增加，GH4079合金的晶粒尺寸明顯減小，促使抗拉強度和屈服強度升高。然而，在拉伸試驗這類短時快速的形變過程中，堅硬穩定的碳化物不易協調變形， 碳化物和基體的界面極易萌生裂紋。隨著拉伸試驗的繼續進行，載荷不斷增大，裂紋很快向四周擴展并導致斷裂。也即隨著碳化物含量的增加， 在拉伸測試載荷下形成微裂紋的潛在位置增多、概率增大，進而引起合金快速斷裂，導致合金的斷后伸長率下降。

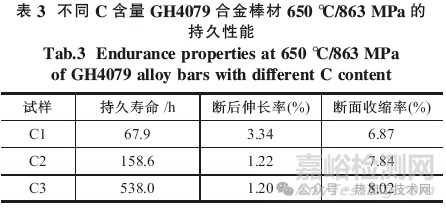

對不同C含量GH4079合金熱處理態棒材進行650℃/863MPa 條件下的持久試驗，持久性能數據如表3所示。可以看出，GH4079合金持久壽命隨著C含量的增加呈現顯著增長的趨勢，0.051%C 含量對應的持久壽命比0.018%的提升近一個數量級，而持久塑性相當。
圖8為0.018%C含量、晶粒較為粗大的GH4079合金棒材持久試樣斷裂后的斷口形貌，是明顯冰糖狀的沿晶斷裂。結合圖5中棒材的顯微組織，可以發現，通常認為晶界是高溫形變下的薄弱環節，但對于GH4079合金而言，在650℃/863MPa試驗條件下晶界的不利影響作用相對較小，反倒呈現出晶粒越細越有利， 表明占主導作用的因素是碳化物。因?yàn)榇罅考?xì)小粒狀碳化物均勻分布時，能有效阻礙位錯運動、抑制晶界滑移，從而顯著提高合金的持久抗力。在本研究的0.018wt%～0.051wt%C含量?jī)?nèi)，0.018wt%C含量的GH4079合金棒材的碳化物數量較少，晶界上沒有足夠的碳化物，在650℃/863MPa 持久試驗條件下晶界滑移以及裂紋擴展時缺少有效阻礙，持久強度較低、持久壽命較短。在C含量提高至0.038wt%、0.051wt%后，晶界上碳化物數量逐漸增多，持久強度、壽命也隨之提升。另外，根據其他高溫合金相關研究推測，C 含量在超過某個數值后，隨著C 含量的增加，碳化物含量及尺寸增大，合金持久性能將也會降低。
對于GH4079之類的高合金化、難變形高溫合金材料，微量元素C 含量雖低，但其作用及影響不可忽視，它不僅影響材料的熱加工性能，也會影響其顯微組織和力學性能。因此，同時從材料研制成本、組織性能和過早失效風險控制等方面考慮，在滿足使用性能前提下，可以將GH4079合金中的C元素含量控制在中值或以下，同時應在熱加工過程中將碳化物細化、均勻。
03結論
（1）隨著C含量的增加，GH4079 合金中固相線溫度、液相線溫度、γ'相的析出溫度以及析出量沒有顯著變化，但MC 型等碳化物的析出溫度提高。
（2）隨著C含量的增加，GH4079 合金鑄態鑄錠中碳化物的含量和尺寸增大，形態從彌散細小塊狀向斷鏈狀、大塊長條狀轉變，而（γ+γ'）共晶組織的含量隨之減少。經相同鍛造變形、熱處理后的棒材中碳化物尺寸相對均勻細小，其含量隨C含量增加呈線性增長，但晶粒尺寸隨之明顯減小。
（3）隨著C含量的增加，GH4079 合金熱處理態鍛制棒材的室溫抗拉強度和屈服強度升高，斷后伸長率降低；650℃/863MPa 試驗條件下持久壽命明顯增長，持久塑性相當。這得益于合金中存在大量細小、相對均勻分布的碳化物， 可顯著阻礙位錯運動、抑制晶界滑移。
