在半導體制造中，晶圓（Wafer）邊緣（Edge）的 Die 與中心（Center）的 Die 在性能、良率和可靠性上存在顯著差異。這些差異主要源于制造過程中的物理效應、工藝均勻性、熱應力和光刻/刻蝕非均勻性等因素。

理解這些差異對于提高芯片良率（Yield）、優化設計規則和進行失效分析至關重要。

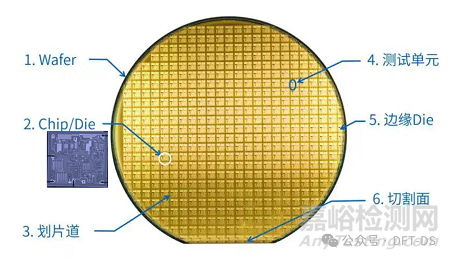

一、什么是 Die？

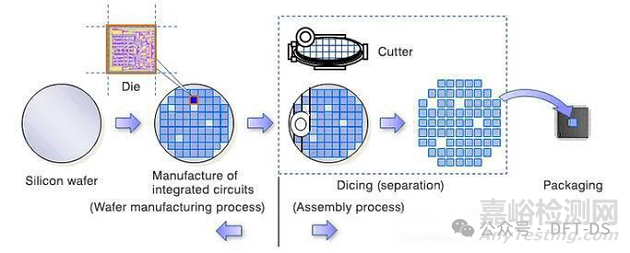

Die：指晶圓上一個獨立的芯片單元（也稱“管芯”）。芯片Die（裸片）是半導體制造中的核心概念，指從硅晶圓切割下來的未封裝芯片，包含完整的集成電路但未進行封裝處理。

一片晶圓上包含數百到數千個 Die。

每個 Die 經過切割、封裝后成為獨立的芯片。

核心特征

‌物理形態‌：裸片是晶圓切割后的獨立單元，表面保留切割痕跡，尺寸范圍從納米級到毫米級不等。

與其他術語的區別

‌Device‌：指完成封裝的芯片成品，強調功能實現。 ‌

‌Chip‌：泛指所有形態的集成電路，包括封裝前后的芯片。

‌封裝狀態‌：未配備外部引腳和外殼保護，僅包含電路結構。 ‌

‌功能定位‌：作為芯片制造的中間產物，需通過封裝測試后才能應用于電子系統。 ‌



二、Wafer Edge 與 Center Die 的主要差異

差異維度	中心區域（Center）	邊緣區域（Edge）
工藝均勻性	高（光刻、刻蝕、沉積均勻）	較差（邊緣效應導致不均）
良率（Yield）	高	低（通常低5%~20%）
電性參數一致性	好（Vt、Id、R、C 穩定）	差（參數漂移）
熱應力	小	大（邊緣散熱差，熱梯度高）
顆粒污染密度	低	高（邊緣易積聚顆粒）
光刻聚焦（Focus）	穩定	易失焦（晶圓翹曲）
刻蝕/沉積速率	均勻	邊緣速率異常（邊緣效應）
機械應力	小	大（切割時應力集中）







三、具體差異原因詳解

1. 光刻非均勻性（Lithography Non-uniformity）

問題：光刻機在曝光時，晶圓邊緣區域容易出現離焦（defocus），因?yàn)榫A可能存在輕微翹曲或邊緣厚度變化。

影響：

線寬控制差（CD Uniformity 差）

圖案失真（如橋接、開路）

邊緣 Die 的晶體管尺寸偏離設計值 → 性能下降或漏電增加

數據：邊緣 Die 的關鍵尺寸（CD）偏差可能比中心高 10–15%。



2. 刻蝕與沉積的邊緣效應（Edge Effects）

物理原因：在 CVD、PVD、刻蝕等工藝中，反應氣體或離子流在晶圓邊緣的分布不均。

表現：

邊緣區域沉積層厚度不均

刻蝕速率異常（過刻或欠刻）

金屬填充不均 → 電遷移風險增加

 例如：銅大馬士革工藝中，邊緣 Die 的金屬線更容易出現空洞或過填充。



3. 熱應力與溫度梯度

晶圓在高溫工藝（如退火、擴散）中，邊緣散熱更快，導致：

中心溫度高，邊緣溫度低 → 熱應力

摻雜分布不均（如硼、磷擴散速率不同）

晶格缺陷增多（如位錯）

結果：邊緣 Die 的閾值電壓（Vt）漂移、載流子遷移率下降。



4. 顆粒污染（Particle Contamination）

晶圓邊緣更容易積聚顆粒（來自設備、傳輸、清洗等）。

顆?？赡軐?dǎo)致：

光刻缺陷（如短路、開路）

局部擊穿或漏電

統計顯示：邊緣區域的顆粒密度比中心高 20–30%。



5. 機械應力與切割損傷

在**劃片（Dicing）**過程中，鋸刀對邊緣 Die 產生機械應力。

邊緣 Die 更容易出現：

裂紋（Crack）

表面損傷

封裝后可靠性下降（如熱循環失效）



6. 電性參數漂移（Electrical Parameter Variation）

由于上述工藝不均，邊緣 Die 的電性參數通常表現出更大變異：

參數	邊緣 vs 中心
閾值電壓 Vt	偏移 ±10~20mV
驅動電流 Id	下降 5~15%
漏電流 Ioff	增加 20~50%
電阻 R	增加（金屬不均）
電容 C	變化（介電層厚度不均）

實測數據：在28nm工藝中，邊緣 Die 的漏電平均比中心高 30%，良率低 8–12%。





四、如何緩解邊緣效應？

1. 邊緣 Die 排除（Edge Exclusion Zone）

定義一個邊緣排除區（如 3–5mm），該區域內的 Die 不用于量產。

常見做法：只測試和封裝中心區域的 Die。

優點：提高整體良率
缺點：浪費晶圓面積，增加成本



2. 工藝優化

光刻：使用更先進的聚焦控制（如動態調焦）

刻蝕/沉積：優化氣體流場，減少邊緣效應

熱處理：改進爐管溫度均勻性



3. 設計補償（Design for Manufacturing, DFM）

在物理設計階段，對邊緣區域的器件進行尺寸補償或冗余設計。

使用Guard Ring防止邊緣漏電擴散。



4. 測試與篩選

對邊緣 Die 進行更嚴格的參數測試（Parametric Test） 和 老化測試（Burn-in）。

降低邊緣 Die 的工作頻率或電壓，確?？煽啃浴?/span>



五、實際影響案例

應用場景	影響
高性能CPU	邊緣 Die 可能無法達到標稱頻率，降級為低頻型號
存儲器（DRAM/NAND）	邊緣壞點增多，需更多冗余修復
模擬芯片	匹配性差，影響ADC/DAC精度
汽車電子	邊緣 Die 更易在高溫下失效，需嚴格篩選



六、總結

項目	中心 Die	邊緣 Die
工藝質量	高	較差
電性一致性	好	差
漏電	低	高
良率	高	低
可靠性	高	較低
成本效益	高	低



結論：

晶圓中心的 Die 質量最優，是高價值芯片的首選區域。

邊緣 Die 存在工藝不均、參數漂移、良率低等問題，通常用于低成本或降級產品。

通過邊緣排除、工藝優化、DFM設計和嚴格測試，可有效緩解邊緣效應。

在先進工藝（如7nm、5nm）中，由于器件尺寸更小，邊緣效應更加顯著，因此對邊緣控制的要求也更高。掌握這一知識，有助于在芯片設計、測試和量產決策中做出更優選擇。
