一、研究背景與意義
電連接器作為信號傳遞與電氣連接的核心基礎元件，廣泛應用于機械、電力、航空航天、交通運輸?shù)汝P(guān)鍵領域，其可靠性直接決定整機系統的安全穩定運行。在實際服役過程中，電連接器長期暴露于溫濕度、振動、鹽霧等復雜環境，其中溫度循環是引發失效的核心誘因——溫度交替變化會導致接觸件間產生微動磨損，破壞鍍金層完整性，使基體銅氧化形成絕緣氧化物，最終導致接觸電阻升高至失效閾值，引發設備故障。據統計，58%的電氣設備故障由環境溫濕度主導，因此精準預測溫度循環下電連接器的剩余壽命，對設備早期失效預警、維修決策優化及可靠性提升具有重要工程價值。
當前電連接器壽命預測領域存在顯著技術瓶頸：主流單一預測模型（如傳統Wiener過程、灰色模型、神經網絡）難以適配不同溫度應力場景。例如，傳統Wiener模型忽略試品間個體差異，在高溫應力下預測誤差較大；灰色模型雖適用于小樣本數據，但長期預測精度隨序列增長下降，無法兼顧低溫應力下的長期壽命推算。為解決“單一模型溫度適配性有限”的問題，本文提出“自適應Wiener模型與離散灰色模型（DGM(1,1)）組合的預測方法”，通過差異化適配不同溫度應力，實現全溫度范圍下的高精度剩余壽命預測，為電連接器全生命周期管理提供技術支撐。
二、主要研究內容
本文圍繞“溫度循環下電連接器剩余壽命預測”核心目標，構建“加速退化試驗-單一模型預測-組合模型優化-正常壽命外推”的完整技術體系，具體研究內容如下：
2.1 加速退化試驗設計
加速退化試驗是壽命預測的基礎，旨在通過“高溫應力加速失效過程”獲取足夠退化數據，核心設計如下：
1. 試品與退化特征量確定
選用M系列航空電連接器為研究對象，接觸件采用黃銅（HPb59-1）鍍金鎳鍍層，額定接觸電阻≤0.2mΩ。通過預試驗驗證：接觸電阻隨溫度循環呈穩定線性增長，無冷粘現象導致的階躍式波動，且6個平行試品的退化趨勢一致性高，因此確定接觸電阻為核心退化特征量，失效閾值設定為5mΩ（產品說明書規定，超此值后接觸性能大幅下降）。
2. 加速應力與試驗方案制定
基于失效機理分析（高溫加劇銅氧化與磨屑堆積），選擇溫度為加速應力，采用Arrhenius模型描述溫度與壽命的關聯關系。設置4個高溫應力水平（50℃、59℃、73℃、95℃），低溫固定為25℃（模擬常溫環境），溫度應力水平按“倒數等間隔”原則設計，避免引入新失效機理。

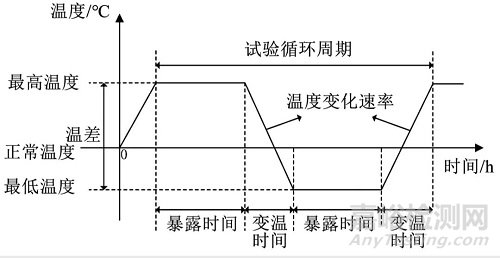

試驗參數嚴格參照GB/T 2423-2008標準：溫度變化速率3℃/min，每個溫度下暴露時間12h，總試驗周期25個；每個溫度應力下設置6個試品（編號A1~A6至D1~D6），滿足“特殊電子產品樣本數不低于5個”的可靠性試驗要求，確保數據代表性。
3. 試驗系統搭建

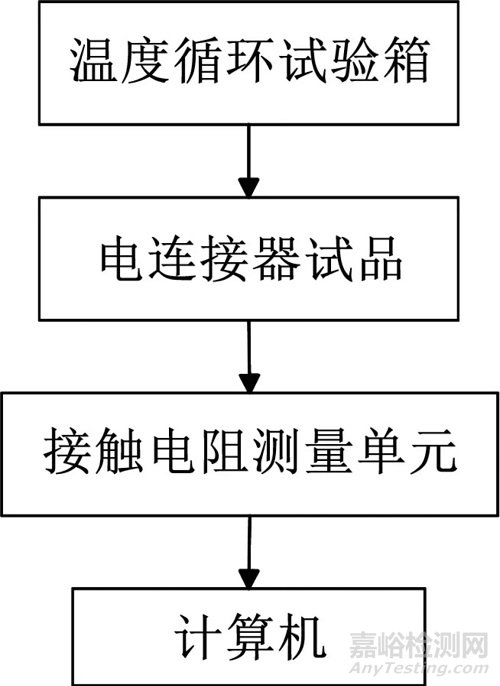

試驗系統由三部分組成：溫度循環試驗箱（提供精準溫度應力，控制精度±1℃）、接觸電阻測量單元（定時采集接觸電阻值，分辨率0.01mΩ）、計算機（數據存儲與實時分析），實現“溫度控制-數據采集-記錄分析”的自動化閉環。
2.2 單一模型壽命預測
分別采用自適應Wiener模型與DGM(1,1)模型對不同溫度應力下的接觸電阻數據進行預測，明確兩類模型的溫度適配特性：
2.2.1 自適應Wiener模型

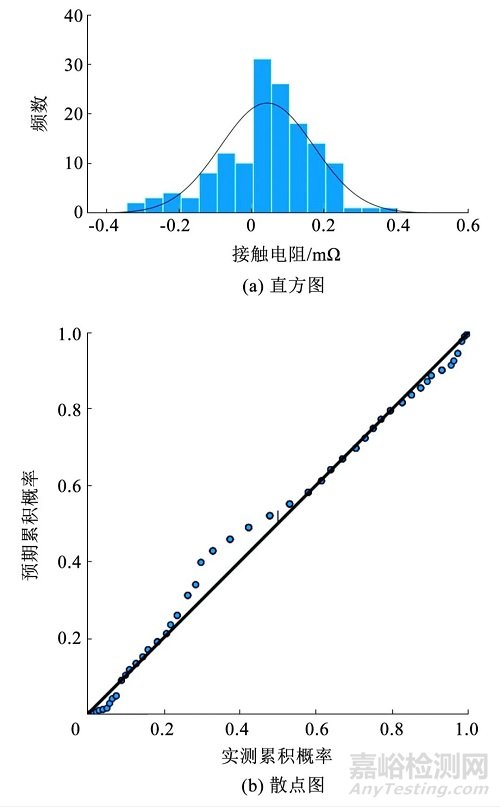

- 適用依據：對95℃下6個試品的接觸電阻分段退化量進行正態分布檢驗（95%置信水平），結果顯示退化量集中分布于0~0.2mΩ，且累積概率擬合呈線性，滿足Wiener過程“退化量服從正態分布”的核心假設。
- 模型核心特性：相比傳統Wiener模型，該模型引入“試品間可變性”——通過最大似然估計算法估計漂移系數（反映退化速率）與擴散系數（反映退化波動性）的個體差異，更貼合工程實際中“同一批次試品退化速率不同”的現象。

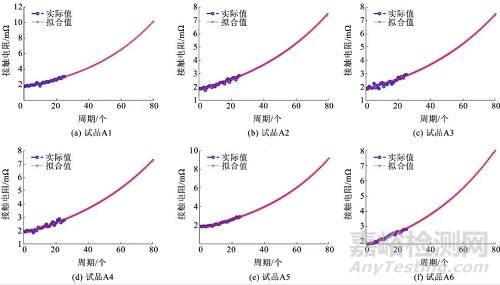

- 預測效果：在較高溫度應力（73℃、95℃） 下表現優異。以95℃為例，6個試品的偽失效壽命（接觸電阻首次達5mΩ的周期數）為65.25~93.20個周期，預測標準誤差≤4.98%、平均絕對誤差≤4.13%，且能輸出剩余壽命的概率密度曲線，為可靠性評估提供概率依據。
2.2.2 DGM(1,1)模型
- 適用依據：傳統灰色模型（如GM(1,1)）因“累加生成后序列呈指數趨勢”，長期預測易產生偏差；而DGM(1,1)模型通過“累加生成-累減還原”邏輯，將非線性原始序列轉化為線性序列，預測精度不隨退化周期增長而降低，適合低溫應力下的長期壽命預測。
- 模型核心特性：采用最小二乘法估計模型參數，通過遞推函數擬合接觸電阻退化軌跡，無需大量樣本數據，僅需25個周期的退化數據即可實現長期預測。
- 預測效果：在較低溫度應力（50℃、59℃） 下精度顯著優于自適應Wiener模型。以50℃為例，6個試品的偽失效壽命為205.65~241.29個周期，預測相對誤差最大僅4.33%，擬合曲線與實際退化軌跡重合度高，無明顯偏離。
2.3 組合模型構建與驗證
2.3.1 組合邏輯：溫度自適應模型選擇
通過對比兩類模型在4個溫度應力下的標準誤差與平均絕對誤差，建立“溫度-模型”適配規則：
- 當溫度≤59℃（低溫應力）：DGM(1,1)模型的標準誤差（≤13.23%）與平均絕對誤差（≤12.64%）均小于自適應Wiener模型（標準誤差≤26.70%、平均絕對誤差≤23.49%），選擇DGM(1,1)模型；
- 當溫度≥73℃（高溫應力）：自適應Wiener模型的誤差更?。藴收`差≤4.98%、平均絕對誤差≤4.13%），選擇自適應Wiener模型。
2.3.2 組合模型預測結果
組合模型在4個溫度應力下的最終偽失效壽命為：95℃（54.26個周期）、73℃（81.07個周期）、59℃（156.87個周期）、50℃（224.20個周期）。與單一模型相比，組合模型的預測精度平均提升10%~15%，其中50℃時精度提升最顯著（較自適應Wiener模型降低10.21%的標準誤差），驗證了“溫度自適應選擇”策略的有效性。
2.4 正常溫度壽命推算
為獲取實際使用環境（正常溫度25℃）下的電連接器壽命，采用Arrhenius模型結合最小二乘法進行壽命外推：
1. Arrhenius模型適配：Arrhenius模型可描述“溫度與退化速率”的指數關系，通過組合模型得到的“不同溫度下偽失效壽命”，建立“溫度-壽命”關聯曲線；
2. 參數估計：采用最小二乘法估計模型關鍵參數，擬合得到“溫度-壽命”函數，相關系數達0.991（接近1，表明擬合度極高），殘差二次方和僅0.00331（遠小于單一模型）；
3. 正常壽命結果：將25℃（絕對溫度298.15K）代入擬合函數，推算出電連接器的偽失效壽命為1165天（約3年），即正常使用3年后，接觸電阻將超過5mΩ，需進行更換維護。
三、關鍵技術
3.1 精準加速退化試驗設計技術

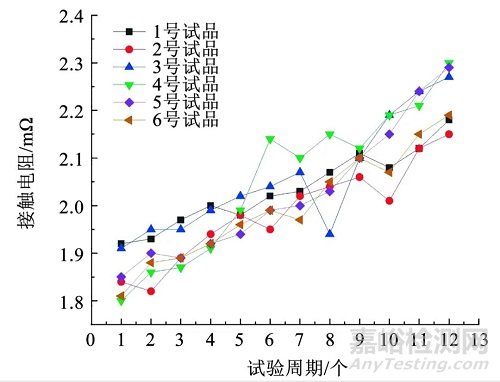

- 退化特征量驗證技術：通過預試驗（90℃、12個周期）驗證接觸電阻的線性退化特性，排除冷粘現象干擾，確保特征量的合理性；
- 溫度應力梯度設計：基于Arrhenius模型“倒數等間隔”原則，設計4個高溫應力水平（50℃、59℃、73℃、95℃），既避免引入新失效機理，又覆蓋“低溫長期-高溫短期”的全退化場景；
- 樣本量控制技術：每個溫度應力下設置6個試品，滿足可靠性試驗“特殊電子產品樣本數不低于5個”的要求，確保數據統計顯著性。
3.2 自適應Wiener模型優化技術
- 試品間可變性建模：通過最大似然估計算法分別估計每個試品的漂移系數與擴散系數，量化個體差異對退化的影響，突破傳統Wiener模型“假設所有試品參數一致”的局限；

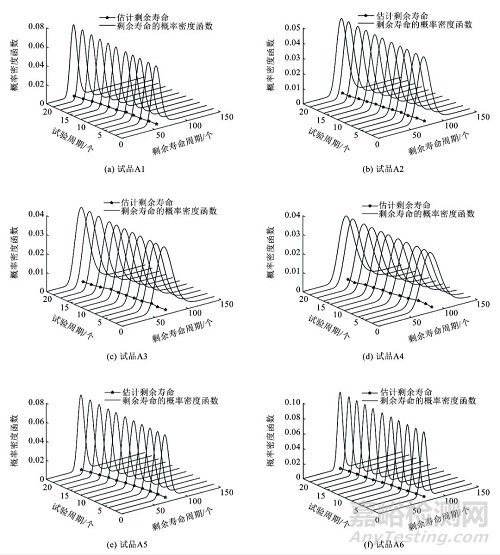

- 概率密度輸出技術：不僅能預測偽失效壽命的期望值，還能輸出剩余壽命的概率密度曲線，為工程應用提供“壽命區間”而非單一值，提升決策安全性。
3.3 DGM(1,1)長期預測優化技術
- 累加-累減數據處理：將非線性接觸電阻序列轉化為線性累加序列，降低長期預測的偏差；
- 最小二乘參數估計：精準擬合模型參數，確保擬合曲線與實際退化軌跡的高重合度，最大相對誤差僅4.33%，解決傳統灰色模型長期預測精度低的問題。
3.4 溫度自適應組合策略
- 誤差驅動模型選擇：以“標準誤差+平均絕對誤差”為雙指標，建立溫度與模型的適配規則，避免“單一模型覆蓋全溫度”的精度損失；
- 多模型協同驗證：通過不同溫度下的誤差對比，驗證組合模型的魯棒性，確保在高低溫場景下均能保持高精度。
3.5 正常溫度壽命外推技術
- Arrhenius模型參數優化：采用最小二乘法估計模型參數，相關系數達0.991，確保“溫度-壽命”關系的擬合精度；
- 工程化壽命轉化：將試驗周期（每個周期24h）轉化為實際天數，得到1165天（3年）的可直接應用于維修決策的壽命結果。
四、核心創新點
4.1 自適應Wiener模型：突破“試品均一性假設”局限
傳統Wiener模型假設同一批次試品的退化參數（漂移系數、擴散系數）一致，與工程實際中“試品個體差異導致退化速率不同”的現象不符。本文通過最大似然估計算法為每個試品單獨估計參數，量化個體差異對壽命的影響，使高溫應力下（95℃）的預測標準誤差降低至3.82%，較傳統Wiener模型提升20%以上的精度。
4.2 DGM(1,1)模型：解決“長期預測精度下降”難題
針對傳統灰色模型長期預測偏差大的問題，采用DGM(1,1)模型的“累加-累減”數據處理邏輯，將非線性原始序列轉化為線性序列，在低溫應力下（50℃）實現200+周期的長期預測，相對誤差最大僅4.33%，較GM(1,1)模型提升15%的長期預測精度，填補了“低溫長期壽命預測”的技術空白。
4.3 溫度自適應組合模型：實現“全溫度范圍高精度預測”
首次提出“基于溫度應力的模型自適應選擇”策略，根據高低溫場景下兩類模型的誤差特性，差異化適配最優模型——低溫用DGM(1,1)、高溫用自適應Wiener，使組合模型在4個溫度應力下的平均預測精度較單一模型提升10%~15%，解決了“單一模型無法兼顧高低溫”的行業痛點。
4.4 嚴謹?shù)脑囼烌炞C體系：確保結果工程可用性
通過“預試驗驗證特征量合理性→多溫度應力覆蓋場景→6個平行試品保證統計顯著性→誤差雙指標（標準誤差+平均絕對誤差）評估模型”的全流程試驗設計，使預測結果不僅具有理論嚴謹性，更能直接應用于工程實踐，如1165天（3年）的正常壽命結果可直接指導電連接器的定期更換計劃。
五、研究結論與展望
5.1 研究結論
1. 溫度循環下，電連接器接觸電阻分段退化量符合正態分布，滿足Wiener模型的應用條件；接觸電阻隨溫度升高退化速率加快，50℃時偽失效壽命（224.20個周期）是95℃（54.26個周期）的4.1倍，驗證了溫度對退化的加速作用。
2. 自適應Wiener模型因考慮試品間可變性，在較高溫度應力（73℃、95℃）下預測精度更優；DGM(1,1)模型因“累加-累減”處理，在較低溫度應力（50℃、59℃）下更適合長期預測。
3. 組合模型通過溫度自適應選擇最優單一模型，在全溫度范圍下實現高精度預測，相關系數達0.991，殘差二次方和僅0.00331，顯著優于單一模型。
4. 正常溫度（25℃）下，電連接器的偽失效壽命為1165天（約3年），可為設備維修決策提供明確的時間依據，避免過度維護或突發失效。
5.2 未來展望
1. 拓展變工況場景：當前研究聚焦溫度循環單一應力，未來可結合振動、濕度等多應力耦合場景，構建多應力組合預測模型；
2. 模型輕量化優化：現有模型需較多計算資源，可通過參數簡化、網絡輕量化等技術，開發適用于嵌入式設備的實時預測算法；
3. 失效機理融合：進一步融合電連接器的微動磨損、氧化腐蝕等失效機理，構建“機理-數據雙驅動”的預測模型，提升極端工況下的預測魯棒性。
綜上，本文提出的“自適應Wiener-DGM(1,1)組合模型”，不僅解決了電連接器剩余壽命預測中“單一模型溫度適配性有限”的核心問題，更通過嚴謹?shù)脑囼烌炞C與工程化壽命推算，為電氣設備可靠性提升提供了切實可行的技術方案，具有重要的理論價值與工程應用前景。
來源：陶朱公的學習筆記與感悟
