01焊點失效機理分類

隨著電子產品組裝密度越來越高，承擔機械與電氣連接功能的焊點尺寸越來越小，而任意一個焊點的失效就有可能造成器件甚至系統的整體失效。

因此，焊點的可靠性是電子產品可靠性的關鍵之一。在實際中，焊點的失效通常由各種復雜因素相互作用引發，不同的使用環境有不同的失效機理，焊點的主要失效機理包括熱致失效、機械失效、電化學失效等。

02焊點熱致失效機理

熱致失效主要是指由熱循環和熱沖擊引起的失效，高溫導致的失效同樣包括在內。由于表面貼裝元件、PCB 和焊料之間的熱膨脹系數（CTE:Coefficient of thermal expension）不匹配，如1所示，當環境溫度發生變化(如環境溫度的周期性起伏)或元件本身功率發熱(電源的周期性通斷)時,由于元器件與基板的熱膨脹系數CTE不一致，焊點內就會產生熱應力,應力的周期性變化導致焊點的熱疲勞失效。

焊點熱疲勞失效的主要機理是蠕變，當溫度超過熔點溫度（以K為單位）的一半時，焊點蠕變就成為重要的變形機理。對于錫鉛焊點而言，即使在室溫時已超過熔點溫度的一半，因此在熱循環過程中蠕變成為主要的熱變形疲勞失效機理。

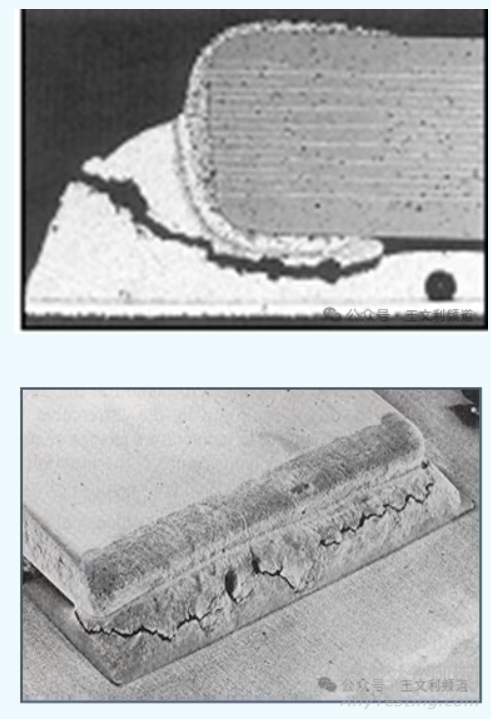

圖2所示為因CTE不匹配造成的焊點熱疲勞開裂，上圖為片式元件的焊點疲勞開裂，下圖為翼型引腳焊點的疲勞開裂。

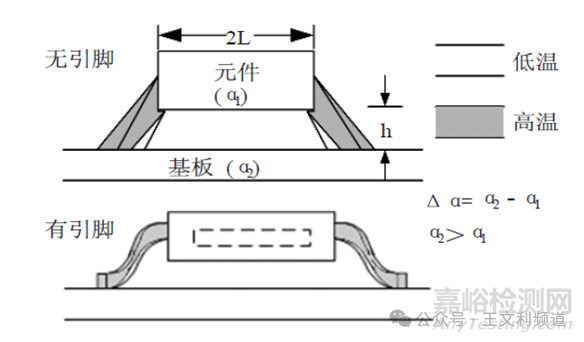

圖1 熱循環中無引腳焊點和有引腳焊點的變形情況

圖2 焊點熱疲勞開裂現象

相對于熱循環而言，熱沖擊造成的失效是由較大的溫升速率或冷卻速率給組件帶來的較大附加應力而產生。

在熱循環時，可以認為組件各部分的溫度基本一致；而在熱沖擊條件下，由于比熱、質量、結構和加熱方式等各種因素的影響，組件各部分溫度不相同，從而產生附加的熱應力。

熱沖擊會引發許多可靠性問題，如過載中的焊點疲勞、涂覆層的裂紋導致腐蝕失效或組件故障。熱沖擊還有可能導致在緩慢的熱循環過程中沒有出現的失效形式。
