測試靜電是否可以在0.5mm的絕緣支撐墊子的基礎上，再增加一個高于標準要求的0.5mm的絕緣紙盒子上，放置EUT受試設備測試靜電。因標準中未提到不能增加絕緣紙盒子，那是否側面的意思就是可以加絕緣紙盒子呢？
依據標準GB/T 17626.2-2018/IEC61000-4-2:2008

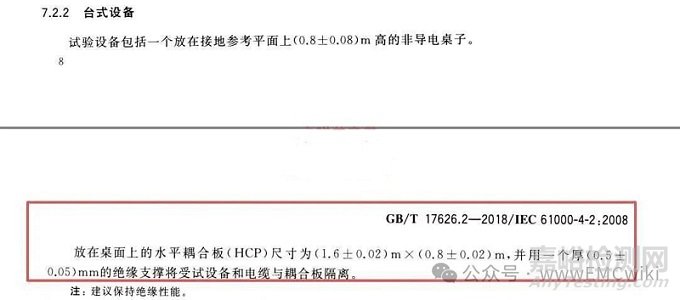

7.2.2 臺式設備
試驗設備包括一個放在接地參考平面上(0.8士0.08)m高的非導電桌子。
放在桌面上的水平耦合板(HCP)尺寸為(1.6±0.02)mx(0.8±0.02)m，并用一個厚(0.5士0.05)mm的絕緣支撐將受試設備和電纜與耦合板隔離
所以，這個0.5mm是標準要求，是對試驗條件統一的要求，這個是對所有的CNAS、CMA、CB等認可實驗室的統一規范，如果，我們的測試報告，需要蓋CMA章、CNAS章，我們我們的試驗的條件，就必須符合標準。其中，這個條款7.2.2 臺式設備就規定ESD靜電測試水平耦合版與EUT受試設備之間，有一個(0.5士0.05)mm的絕緣支撐墊，通常我們實驗室行業都用一個0.5mm塑料墊子。
以上是針對標準的要求，實驗室必須統一按照標準條款。如果要蓋CMA、CNAS，那就需要按照標準要求，否則，就可以按照約定的要求。
擴展閱讀
為了方便理解，標準規定了這個厚(0.5士0.05)mm的絕緣支撐的意義是什么？
這個絕緣支撐的厚度，為何不能隨意改動？因為，這個厚度的設定，就規定了樣品與靜電測試的水平參考地平面（桌子上面的金屬板）之間的等效分布電容。也就是EUT（受試設備）之間的對PE的等效共?；芈返淖杩菇o固定了。這個，就是例如，電容的原理一樣，當電容兩側的極板表面積固定了，能改變這個容量大小的就是兩個極板之間的介質的厚度，也就是兩個極板之間的距離，這個距離如果改變了，那么這個分布電容改變，同時EUT受試設備對PE的共模阻抗回路改變，這樣測試ESD在不同實驗室的測試結果，就可能改變，那么這樣是違背了實驗室測試數據的可溯源性。
重新整理這個理解方式：
為了更好地理解標準要求，我們需要明白為什么標準特別規定了厚度為 (0.5±0.05) mm 的絕緣支撐。
這個厚度的設定并不是隨意的，而是直接關系到 EUT（受試設備）與靜電測試水平參考平面（桌面金屬板）之間的等效分布電容。
（1）、當 EUT 放置在耦合板上時，可以將它看作電容的一極，耦合板則是另一極。兩極板的面積一定時，決定電容值的關鍵因素就是極板間的距離（即絕緣支撐厚度）。
（2）、如果厚度改變，那么分布電容也會隨之改變，從而導致 EUT 對 PE（保護接地）的共模阻抗回路發生變化。
（3）、一旦這種等效電容和共模阻抗不一致，不同實驗室的測試結果就可能出現差異，這將破壞測試數據的可比性和溯源性。
因此，標準強制規定了絕緣支撐的厚度范圍，就是為了保證各實驗室在 ESD 測試條件下的一致性和可重復性。
