0 引言

近年來，電動汽車保有量逐年增加，發生嚴重交通事故的概率呈上升趨勢，在碰撞事故中高壓線束破損或斷裂將會引起高壓系統短路、起火、爆炸等，嚴重影響乘員安全，并且相關法規也對電安全進行評價。高壓線束為連接控制器、驅動電機、配電箱與動力電池的關鍵部件，且在碰撞過程中主要有三種失效形式：

1）外部絕緣層破損，導體裸露；

2）外部絕緣層破損，導體部分?jǐn)嗔眩?/span>

3）高壓線束整體斷裂。高壓線束的仿真精度影響其在整車碰撞分析中電安全風險的評估，所以需要研究高壓線束的力學特性及建模方法。

本文基于高壓線束存在的失效模式，設計了3種力學性能測試方案，進行測試分析，驗證了方案的有效性。通過仿真與試驗對標分析，所建立的等效實體建模方法及材料擬合曲線，能夠表征高壓線束的力學特性，可應用于電動車碰撞分析中電安全的風險評估。



1 試驗方案設計

1.1試驗設備組成

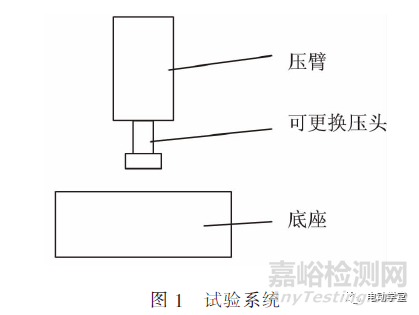

依據實驗室試驗?zāi)芰Γ囼?yàn)采用動態伺服試驗系統如圖1所示，該系統由加載和輸出兩部分組成，加載采用線性作動系統，同時為了實現高壓線束交叉擠壓、棱邊擠壓及剪切3種力學性能測試工況，壓頭可更換，進行相關試驗設計。

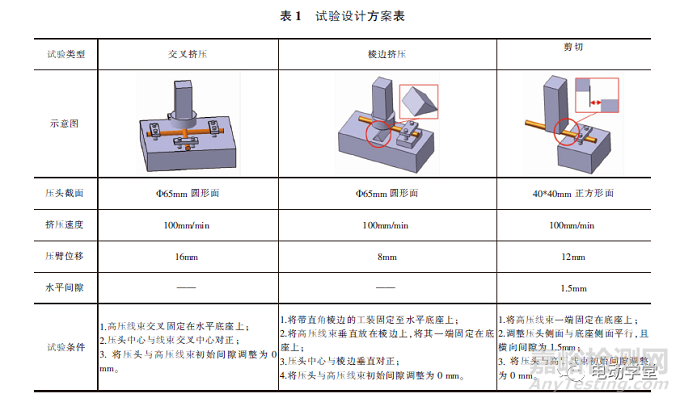

1.2試驗方法設計

總體要求：試驗前后拍照，記錄高壓線束變形及破損情況；試驗過程中錄像；試驗結束后繪制載荷-位移曲線。

1.3試驗流程

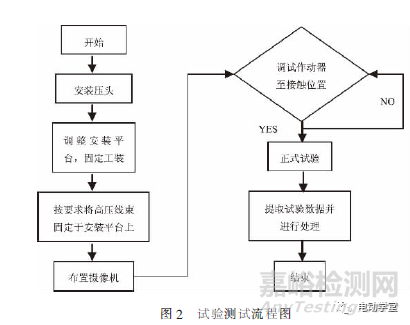

指導高壓線束試驗測試的流程如圖2所示。



2 試驗測試及數據處理

本文選取某車型25mm2截面積的高壓線束進行試驗研究，試件長度20cm，每種測試方法進行2次試驗，以驗證測試的有效性。

2.1交叉擠壓

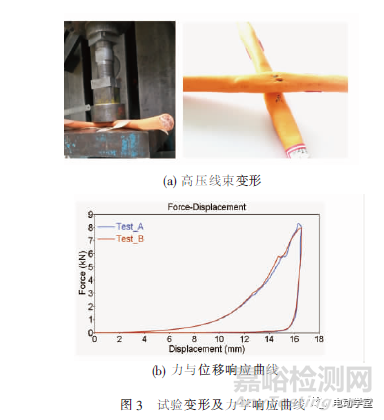

2次試驗中，壓頭擠壓16mm，峰值力Ftest_A=8.1KN，F(xiàn)test_B=7.9KN。由圖3可知：試驗后,兩根高壓線束均發生嚴重變形。壓頭從0mm擠壓至8mm的過程中，由于銅絲線束散開及壓扁，承受的力偏低；當壓至14.5～15.5mm時，局部的護套、屏蔽層和絕緣層出現破損，擠壓力出現波動，但銅芯導體未出現破損。兩次試驗的力與位移響應曲線的變化趨勢基本吻合，一致性較好。

2.2棱邊擠壓

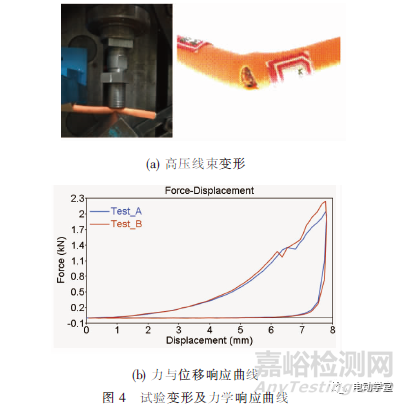

2次試驗中，壓頭擠壓8mm，峰值力Ftest_A=2.04KN，F(xiàn)test_B=2.24KN。由圖4可知：試驗中,壓頭從0mm擠壓至2mm的過程中，由于銅絲線束散開及壓扁，承受的力偏低；當壓至6～7mm時，高壓線束在棱邊側的護套、屏蔽層和絕緣層被切開破損，少許銅絲斷裂，擠壓力出現波動。兩次試驗的力與位移響應曲線的變化趨勢基本吻合，一致性較好。

2.3剪切

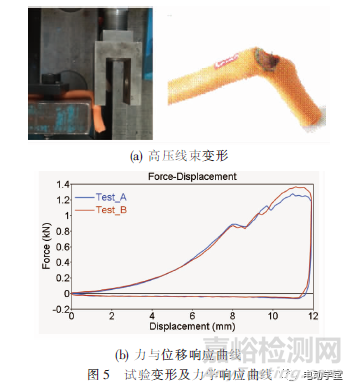

2次試驗中，壓頭擠壓12mm，峰值力Ftest_A=1.24KN，F(xiàn)test_B=1.34KN。由圖5可知：試驗中,壓頭從0mm擠壓至2mm的過程中，由于銅絲線束散開及壓扁，承受的力偏低；當壓至7.5～9mm時，高壓線束的護套、屏蔽層和絕緣層被切開破損，然后銅絲2/3被剪斷，擠壓力波動明顯。兩次試驗的力與位移響應曲線的變化趨勢基本吻合，一致性較好。

綜上，對各工況測試結果分析表明：所述的3種高壓線束力學測試方法，能正常記錄所需數據，多角度反映高壓線束的力學性能，試驗方案設計合理。試驗提取的力與位移響應曲線能應用于對標分析。



3仿真與試驗對標分析

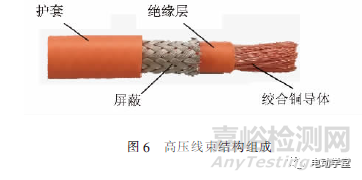

3.1高壓線束結構組成

高壓線束的組成從外到內依次為防護套、屏蔽層、絕緣層、銅導體。其中屏蔽層是直徑為0.21mm的多根鍍錫銅絲編織組成，銅導體是直徑為0.21mm的銅線絞合而成。

3.2高壓線束仿真難點

1)絕緣層和防護套為橡膠材料，用殼單元模擬不能準確響應模型的變形特性。

2)屏蔽層為編織結構，所以也不能直接用銅絲材料來模擬。

3)銅導體在擠壓變形過程中，表現為銅絲先松散、壓扁、壓實、破損斷裂的形式，所以直接采用銅材料來模擬，模型前期響應強度偏大，不能有效的表征銅芯的實際力學行為。

3.3建立高壓線束測試有限元模型

高壓線束的有限元模型如圖7包括：等效絕緣層和等效導體兩部分，采用實體建模的方法。

1)等效絕緣層實體建模模擬防護套、屏蔽層、絕緣層，材料類型選擇*MAT24號材料，并采用擬合后的材料曲線進行模擬。

2)等效導體為實體建模模擬銅絲束，材料類型選擇*MAT24號材料，并采用擬合后的材料曲線進行模擬。

3)高壓線束采用*CONTACT_ERODING_SURFACE_TO_SURFACE接觸，設置相關參數，實現部分實體單元失效后，內部的實體單元仍參與接觸，進行力學響應，確保模型的準確性。

3.4仿真與試驗對標

鑒于每種工況2次試驗中高壓線束的變形與破損情況相當，力與位移響應曲線基本吻合，所以均選取Test-A開展對標。

3.4.1交叉擠壓

通過交叉擠壓工況仿真對標分析，結論如下：

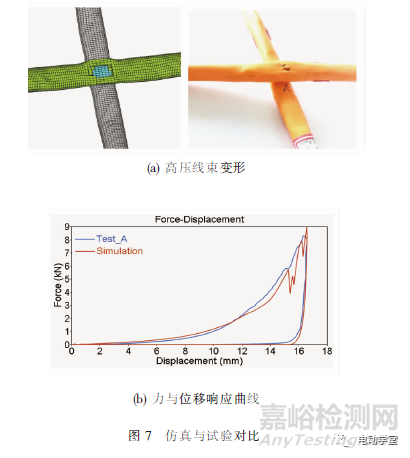

1）仿真的高壓線束變形與試驗基本一致，如圖7(a)所示。

2）力與位移曲線的峰值及變化趨勢基本一致，如圖7(b)所示。其中壓頭從0mm擠壓至8mm的過程中，高壓線束特性表現一致，均為由于銅絲線束散開及壓扁，引起承受力偏低；壓頭擠壓至14.5mm后，局部的等效絕緣層出現破損，因仿真中破損表現為單元失效，擠壓力曲線出現明顯波動，但銅芯未出現破損，與試驗響應一致。

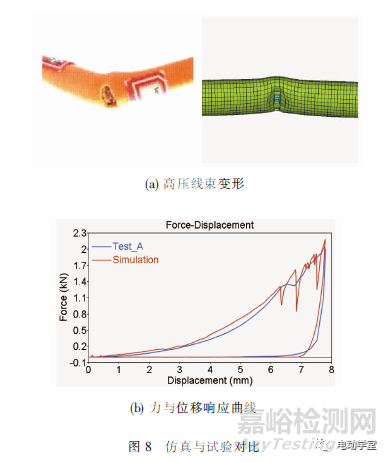

3.4.2棱邊擠壓

通過棱邊擠壓工況仿真對標分析，結論如下：

1）仿真的高壓線束變形與試驗基本一致，如圖8(a)所示。

2）力與位移曲線的峰值及變化趨勢基本一致，如圖8(b)所示。其中壓頭從0mm擠壓至2mm的過程中，高壓線束特性表現一致，均為由于銅絲線束散開及壓扁，引起承受力偏低；壓頭擠壓至6mm后，高壓線束與棱邊接觸的等效絕緣層開始被切開，少許等效銅導體斷裂，因仿真中破損表現為單元失效，擠壓力曲線波動明顯，綜合評估仿真與試驗的響應基本一致。

3.4.3剪切

通過棱邊擠壓工況仿真對標分析，結論如下：

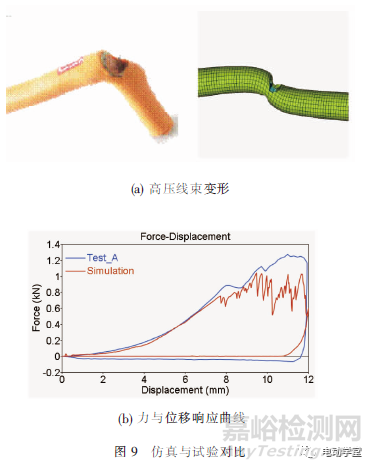

1）仿真的高壓線束變形與試驗基本一致，如圖9(a)所示。

2）力與位移曲線的峰值及變化趨勢9.5mm以前基本一致，如圖9(b)所示。其中壓頭從0mm擠壓至2mm的過程中，高壓線束特性表現一致，均為由于銅絲線束散開及壓扁，引起承受力偏低；壓頭擠壓至7.5mm后，高壓線束的等效絕緣層被切開破損，然后2/3的等效銅導體被剪斷，與試驗基本一致。

3）擠壓9.5mm后的偏差主要來自于有限元模型材料失效后單元消失，且10mm后不起決定作用，綜合考慮10mm之前的響應，所以仿真與試驗的峰值及變化趨勢基本一致。

通過對3種工況開展仿真與試驗對標分析，仿真中高壓線束變形與試驗同步，變形及破損情況基本一致，且仿真力與位移響應曲線的峰值及趨勢與試驗基本一致。證明了高壓線束仿真建模方法的正確性，且精度高，能應用于整車碰撞分析中。



4結束語

本文設計了高壓線束的力學性能測試方法、系統及流程，并進行試驗測試。建立了3種工況的有限元模型，采用新的高壓線束建模方法，通過高壓線束力學試驗與仿真對標研究，結論如下：



1）該測試系統能正常記錄所需數據，能重復應

用于其他類型高壓線束測試，試驗方案設計合理。



2）仿真中高壓線束變形及破損情況、擠壓力的峰值及隨擠壓位移的變化趨勢與試驗基本一致。證明擬合的等效絕緣層和導體的材料能有效表征其相關特性，高壓線束仿真建模方法正確，仿真精度高，能應用于整車碰撞分析中的電安全風險評估。
