電磁兼容設計問題是一個很大的命題，自始至終包括了很多方面：從工作環境出發，要考慮分析設備所處的使用環境的惡劣程度，決定其設計研發對電磁兼容防護的等級。從點出發，對設備元器件、電路結構、各個模塊等也要采取合理的電磁兼容防護措施。

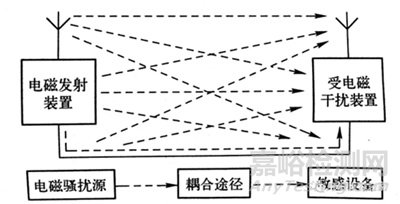

電磁兼容干擾形成的三要素都知道：騷擾源、耦合途徑和敏感設備。所以怎么更好的在設計研發過程中提升設備的對電磁兼容的性能等級，可以從這三要素展開分析：
1、更好的抑制騷擾源
（1）盡量舍去對設備正常工作無關影響的的潛在騷擾源，比如重復用途的模塊，做到精簡、優化，以減少人工產生的騷擾源的數量；
（2）對已知有用的電磁發射或信號輸出也要進行功率限制和頻帶控制；
（3）恰當?shù)倪x擇合適的元器件，考慮元器件后期對電路以及整個設備的影響；
（4）合理選擇電磁脈沖形狀，不盲目追求上升時間和幅度；
（5）有電弧放電或電火花出現的情況，合理選用工作電平低或者有觸點保護的開關或繼電器；（6）線路設計考慮通過接地來抑制些接地干擾、地環路干擾，高頻噪聲；
2、抑制阻斷傳播耦合路徑
（1）隔離某些對外電磁發射噪聲影響大的元器件和導線與設備的敏感元器件；
（2）人為的去縮短耦合路徑的距離，導線盡可能的短，短而直，必要的時候，使用屏蔽線或者加屏蔽套；
（3）注意PCB不合理的布線產生的天線效應；
（4）考慮外殼空隙對外發射的路徑影響，應用合適的屏蔽技術進行隔離；
（5）選擇合適的濾波器、脈沖吸收器、隔離變壓器等濾除或者減少傳導路徑中的騷擾傳播；
3、敏感設備的抗干擾能力
（1）對于騷擾源的各種電磁發射抑制措施，一般也適用于敏感設備的保護，可以采用濾波、脈沖吸收、內部屏蔽、隔離等合理的方式減少電磁干擾。此外，在設計中盡量少用低電平器件，不盲目選擇高速器件，舍去那邊用途不大的敏感部件，適當控制輸入靈敏度等。
電磁兼容具體設計研發的過程圖
現今電子技術應用越來越廣泛，電磁兼容性問題日益嚴重，如何真正的去做到電磁兼容性的正確解決，必須從源頭抓起，追溯產品開始，越早開始重視產品的電磁兼容性問題。
