在當今數字化浪潮的澎湃推動下，人工智能、大數據等前沿科技正以前所未有的速度重塑世界。而在這背后，一個關鍵的技術支撐——HBM（高帶寬存儲器），正以其卓越的性能，成為高性能計算領域的“幕后英雄”。今天，就讓我們深入探索 HBM 的工藝流程與質量管理，一窺其如何為現代科技賦能。

一、HBM 工藝流程：從微觀到宏觀的精妙構建

（一）TSV 技術：垂直互聯的“心臟”

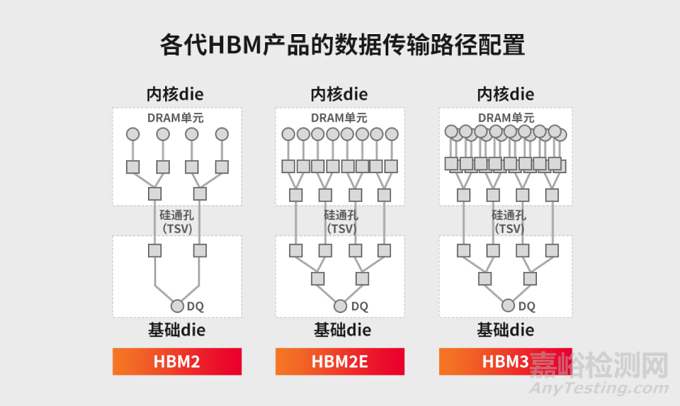

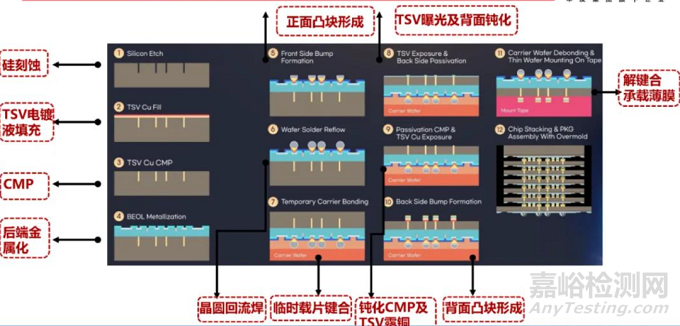

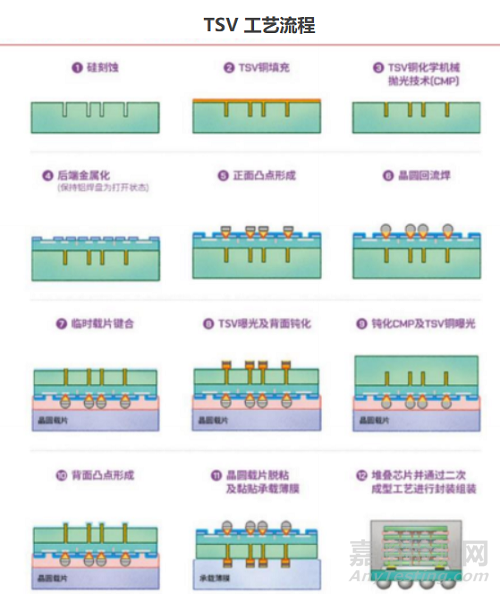

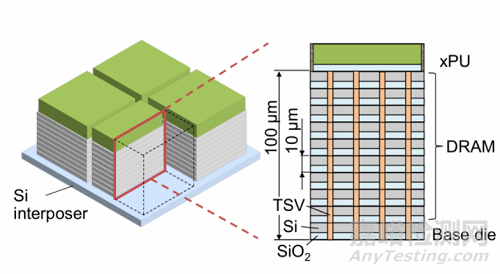

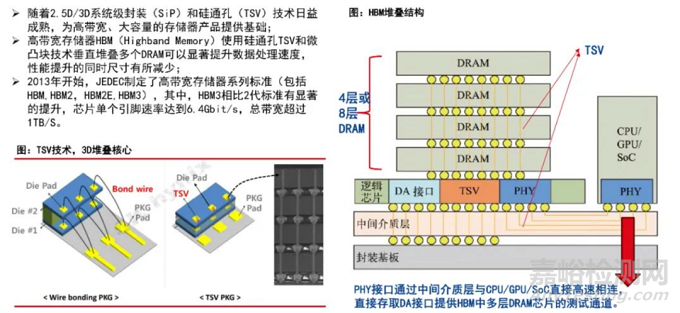

TSV是 HBM 工藝的核心，通過在硅基板中創建垂直的導電通道，實現芯片間的直接連接。這些導電通道的直徑通常在 1 - 5um之間，深度可達 10 - 50 um。TSV 的制造流程精細復雜，包括DRIE法行成通孔、絕緣層制備、阻擋層和種子層制備、電鍍填充以及拋光等步驟。DRIE 以其出色的制高深寬比孔能力而聞名，可以實現大于 20:1 的深寬比。

具體來說，TSV 孔的形成是通過 DRIE 技術實現的，采用Bosch Process，交替通入 SF?和 C?F?，每周期刻蝕 30  + 鈍化 10 s，形成扇貝紋側壁?？涛g速率可達 5 - 10μm/min，鈍化層厚度為 50 - 100nm。絕緣層沉積則通過PECVD在孔壁覆蓋SiO?絕緣層，厚度為 0.5 - 1μm。阻擋層和種子層的制備通常采用PVD，阻擋層材料為 Ti/TiN，種子層材料為 Cu。

（二）u-Bumping：精準連接的關鍵

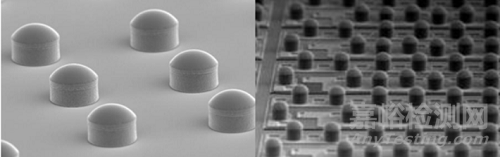

HBM 的 DRAM 芯片之間主要通過 ubump互聯，ubump 是電鍍形成的銅柱凸點。其制作流程涉及濺射形成UBM、厚涂光刻膠形成掩膜、銅電鍍形成凸點，以及通過晶圓級回流焊設備將這些凸點制成球形。微凸點的尺寸通常為 5μm×5μm，間距為 20μm。

（三）Stacking：技術路徑的分化與融合

目前堆棧鍵合類型主要包括 SK 海力士采用的 MR-MUF 技術、三星電子和美光采用的 TC-NCF技術以及未來有希望用于 HBM4 制造的混合鍵合技術。TC-NCF 使用非導電薄膜填充微凸點間空隙，再通過熱壓鍵合連接兩層 die；MR-MUF 則通過回流焊一次性粘合多個芯片，并用模塑料填充間隙?；旌湘I合技術則更為先進，它支持stack die間直接銅 - 銅鍵合，無需微凸點，提供更緊密的間距、更低電阻和更好的熱特性。

（四）封裝測試：質量把控的最后防線

封裝測試是 HBM 工藝的最后階段，也是確保產品質量的關鍵環節。封裝測試包括對 HBM 模塊的電氣性能測試、熱性能測試、可靠性測試等多個方面。通過這些測試，可以及時發現并解決潛在的問題，確保 HBM 產品在實際應用中的穩定性和可靠性。

二、HBM 質量管理：精準把控的科學藝術

（一）Yield ：層層遞進的考驗

HBM 是比其他 DRAM 形態更技術復雜的產品，尤其是考慮到高層的 3DIC 堆疊。封裝良率無法與制造商對其更傳統產品所習慣的水平相比。隨著層數增加，良率會下降，因?yàn)榉顷P(guān)鍵的堆疊缺陷可能累積。例如，在少數幾層中可接受的小量非共面性，在更高層數時可能導致無法接受的共面性偏差。

（二）Thermal ：性能與溫度的平衡

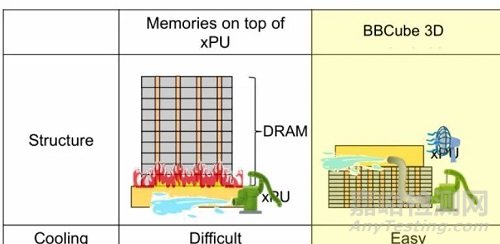

與任何 3DIC 組件一樣，散熱是一個問題，而 DRAM 尤其不耐熱。超大規模數據中心的數據顯示，HBM 故障是 GPU 故障的首要原因。因此，散熱管理成為 HBM 質量管理的關鍵環節。通過優化芯片設計、采用高效的散熱材料和散熱結構，可以有效降低 HBM 在運行過程中的溫度，從而提高其可靠性和性能。例如，臺積電的 CoWoS-S 通過硅中介層承載處理器和 HBM，采用整合式微流體冷卻技術。

（三）設備與材料：質量的基石

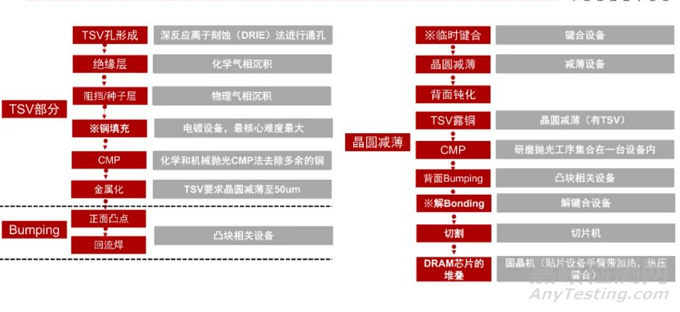

HBM 的生產對設備和材料的要求極高。從 TSV 的刻蝕機、沉積設備到微凸點的電鍍?cè)O(shè)備，再到封裝測試的檢測設備，每一個環節都需要高精度、高性能的設備來保證工藝的穩定性和一致性。同時，優質的材料也是確保 HBM 質量的關鍵。例如，高純度的銅用于微凸點的電鍍，高性能的絕緣材料用于 TSV 的絕緣層制備。

（四）質量控制體系：全流程的監督與優化

建立完善的質量控制體系是確保 HBM 質量的關鍵。從原材料的檢驗、生產過程中的實時監控到成品的嚴格檢測，每一個環節都需要嚴格的質量控制。通過采用先進的質量控制方法和技術，如統計過程控制（SPC）、六西格瑪管理等，可以及時發現并解決質量問題，持續優化生產工藝，提高產品質量。

三、HBM 的未來：技術創新與市場拓展

隨著人工智能、5G、物聯網等新興技術的快速發展，對高性能計算的需求將持續增長。HBM 作為高性能計算的關鍵技術之一，其市場前景廣闊。未來，HBM 技術將繼續沿著更高帶寬、更低功耗、更小尺寸的方向發展。同時，隨著技術的不斷進步和工藝的不斷優化，HBM 的生產成本也將逐步降低，使其在更多領域得到廣泛應用。

在技術創新方面，混合鍵合技術將成為未來 HBM 發展的重要方向?；旌湘I合技術不僅能夠提高 HBM 的性能和可靠性，還能降低其整體堆疊高度。此外，新型材料和新工藝的不斷涌現，也將為 HBM 的發展提供更多的可能性。

HBM 的發展離不開行業內的合作與創新。從設備制造商到材料供應商，從芯片設計公司到封裝測試企業，各方需要緊密合作，共同推動 HBM 技術的進步。同時，政府和科研機構的支持也至關重要，通過政策引導和資金支持，可以加速 HBM 技術的研發和產業化進程。

總之，HBM 作為高性能計算的關鍵技術，其工藝流程和質量管理的復雜性和重要性不言而喻。通過不斷優化工藝流程、加強質量管理、推動技術創新，HBM 將在未來的高性能計算領域發揮更加重要的作用。讓我們共同期待 HBM 技術的未來發展，為人類的科技進步貢獻力量。
