中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一測試背景

客戶反饋， A廠商托盤使用幾個(gè)月后，其抗靜電性能明顯下降，在使用時(shí)，表面容易累積靜電荷，對(duì)產(chǎn)品存在潛在的危害。而B廠商的托盤不會(huì)出現(xiàn)這種現(xiàn)象。要求實(shí)驗(yàn)室分析兩家廠商托盤的成分差異，并分析判斷A廠商托盤抗靜電性能失效的原因。

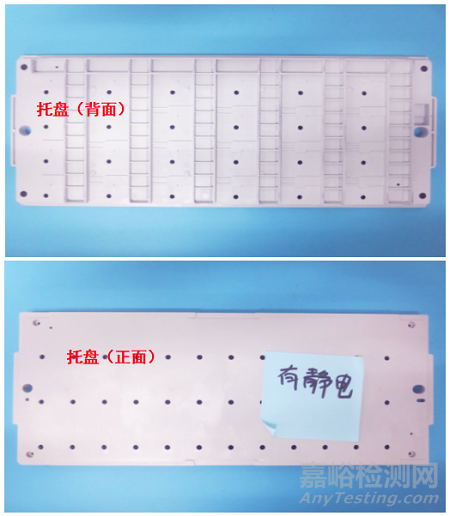

圖1

二抗靜電的原理

● 抗靜電的原理：通過各種方法來防止靜電的產(chǎn)生和積累，從而減少靜電帶來的危害。

● 減少靜電累積的方法：

（1）增加空氣濕度，使物體表面吸附一層薄薄的水膜，水分子中的氫原子與物體表面的電荷相互作用，使靜電荷釋放到空氣中，從而減少靜電的積累。

（2） 靜電接地，將帶電體與大地進(jìn)行導(dǎo)體連接，使靜電荷及時(shí)釋放到大地中，從而防止靜電的積累。

（3）使用抗靜電劑，通過內(nèi)部添加或者表面噴涂抗靜電劑，在材料表面形成導(dǎo)電層，使靜電荷能夠迅速釋放，從而減少靜電的積累。

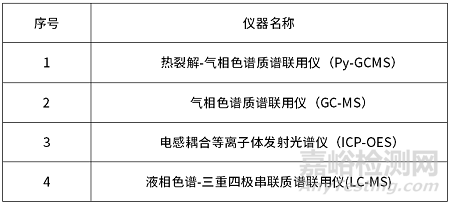

三分析儀器

表1

四分析圖譜

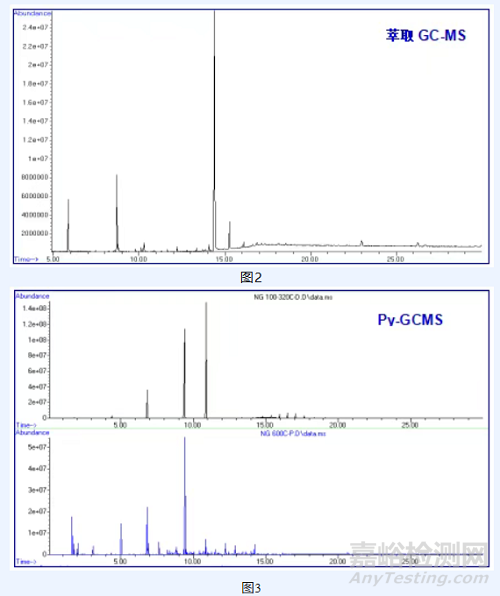

4.1 A廠商托盤的分析圖譜(圖2~圖4)

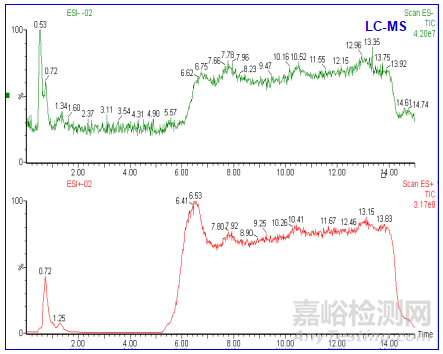

圖4

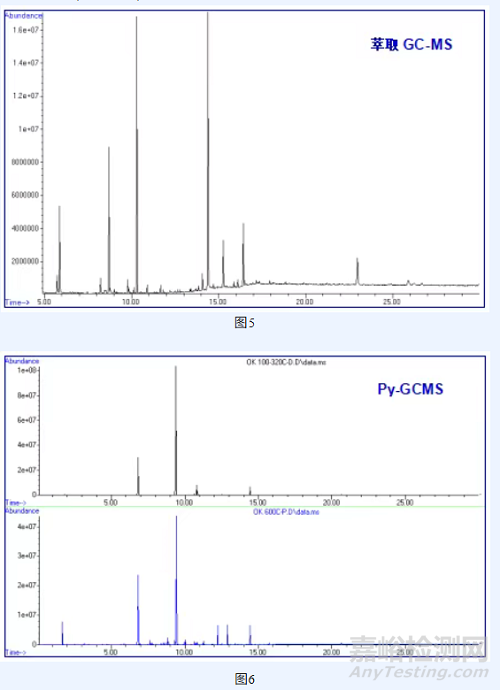

4.2 B廠商托盤的分析圖譜(圖5~圖7)

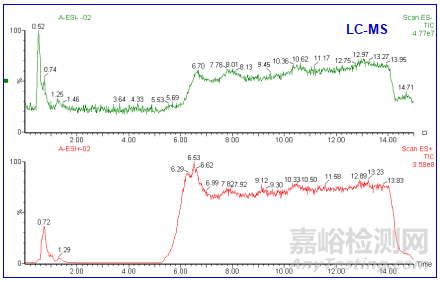

圖7

五分析結(jié)果

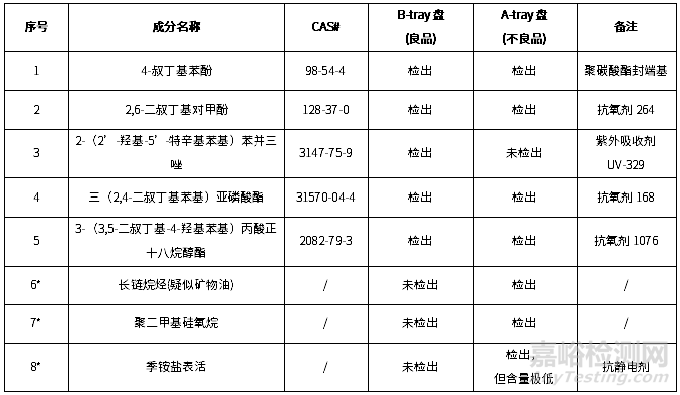

5.1 A廠商與B廠商托盤主體成分均為聚碳酸酯+玻纖，其添加劑成分對(duì)比分析結(jié)果見下表：(表2)：

表2

*備注：帶“*”號(hào)成分信息是根據(jù)部分元素譜圖或裂解碎片信息推導(dǎo)得來。

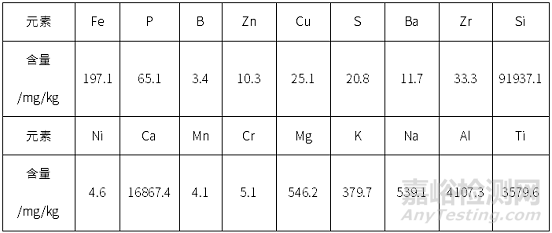

5.2 A廠商元素成分分析結(jié)果見下表(表3)：

表3

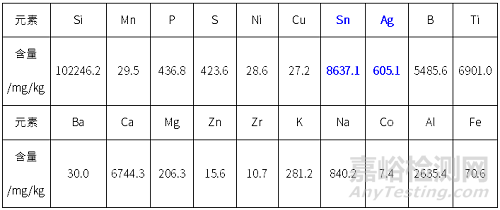

5.3 B廠商元素成分分析結(jié)果見下表(表4)：

表4

六分析討論

1.  B廠商托盤中添加了氧化錫和銀粉，氧化錫和銀粉具有導(dǎo)電性，賦予了其良好的抗靜電性能。

2.  A廠商托盤雖檢出了季銨鹽抗靜電劑，但因其含量過低，抗靜電的效果維持時(shí)間較短。

3.  A廠商托盤中檢出的聚二甲基硅氧烷和長鏈烷烴均具有一定疏水性，可能會(huì)降低塑料表面的含水率，如塑料表面有靜電產(chǎn)生，越干燥的塑料表面越不利于表面靜電的導(dǎo)出。

七分析結(jié)論

A廠商托盤因表面噴涂的抗靜電劑在使用時(shí)逐漸流失，當(dāng)抗靜電劑含量下降到一定程度時(shí)，其抗靜電性能消失，托盤與物料摩擦產(chǎn)生的靜電荷不容易釋放出去，造成了靜電荷的積累。

八改善建議

建議A廠商改善托盤抗靜電劑配方。
