在現代電子設備日益小型化、高集成化的趨勢下，多層印制線路板作為電子產品的“骨架”，其可靠性顯得尤為重要。然而，隨著布線密度的不斷提升，一種“隱形殺手”——導電陽極絲（CAF, Conductive Anodic Filament）——正日益威脅著多層印制線路板的長期穩定運行。CAF導致的絕緣退化，可能引發短路，嚴重影響電子產品的性能和壽命。

本文將基于ESPEC公司的一項前沿研究，深入探討多層印制線路板的CAF抗性評估，揭示CAF的形成機制及其對絕緣性能的影響。

什么是CAF？為何它如此重要？

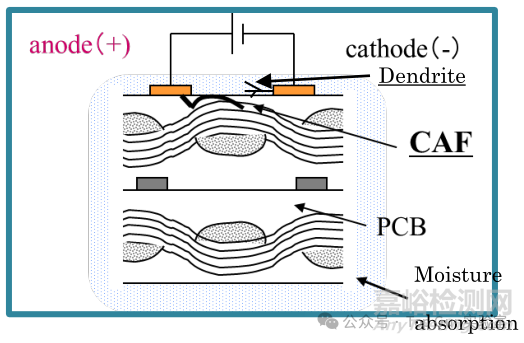

離子遷移是導致絕緣退化的主要現象之一，它指的是金屬離子在絕緣材料表面或內部遷移，最終導致短路。CAF正是離子遷移的一種特殊形式，它在高濕度和高電壓梯度的嚴苛條件下形成，由銅鹽組成的絲狀物沿著環氧樹脂/玻璃纖維界面，從陽極向陰極生長。由于CAF通常在多層印制線路板內部形成，其發生和生長的具體機理一直難以完全闡明，這也使得對其抗性的評估和預防成為行業內的重要課題。

近年來，CAF抗性評估的標準化趨勢日益明顯，例如IPC協會在2003年就發布了相關測試標準，這都凸顯了CAF問題在電子制造領域日益增長的重要性。

研究方法：嚴謹?shù)膶嶒炘O(shè)計

為了深入理解CAF的形成與絕緣退化之間的關系，研究人員精心設計了一系列實驗。他們制造了易于識別絕緣退化部位的多層印制線路板樣品，并通過系統性地改變溫濕度條件、多層印制線路板材料類型、通孔壁間距以及通孔直徑等關鍵參數，來模擬不同的工作環境和設計變量。

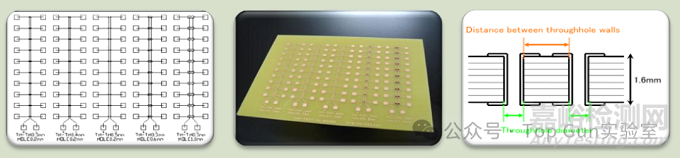

PCB的測試pattern和截面圖示意如下所示：

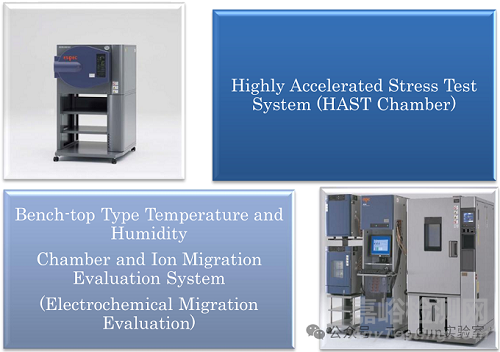

測試設備包括臺式溫濕度箱、高加速應力測試系統（HAST箱）和離子遷移評估系統，確保了測試環境的精確控制。

在整個測試過程中，研究人員持續監測多層印制線路板的絕緣電阻變化，并在測試結束后，對疑似絕緣退化部位進行精細的顯微鏡觀察和元素分析，以捕捉CAF形成的微觀證據。

關鍵發現：CAF的動態行為與影響因素

1. 絕緣電阻的“反復掙扎”

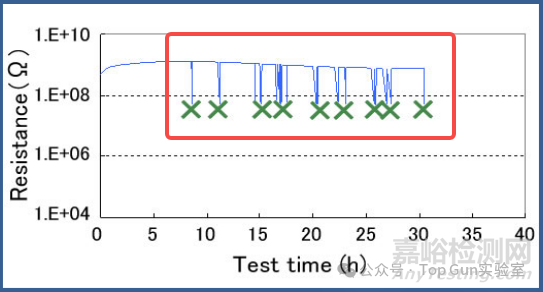

研究發現，在CAF形成過程中，多層印制線路板的絕緣電阻表現出一種獨特的動態行為：它會反復暫時下降，然后又恢復，如此循環。這種現象被推測是由于CAF的細微絲狀結構在生長過程中，可能發生反復的斷裂和連接，導致絕緣性能的波動。

2. 溫度加速效應與材料選擇

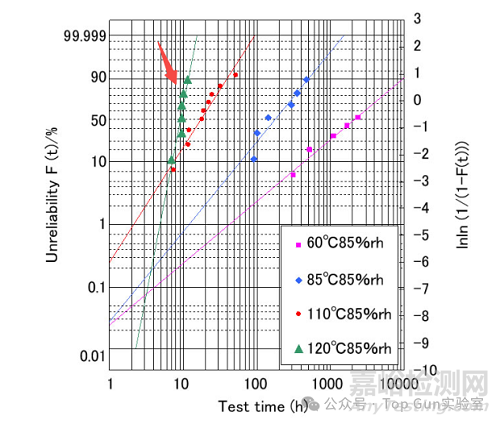

a）溫度加速：在60°C、85°C和110°C（均為85%rh）的條件下，多層印制線路板的失效模式相似。然而，在更為嚴苛的120°C/85%rh條件下，失效模式出現顯著差異，這表明極高溫度可能引入了其他失效機制，或?qū)Σ牧显斐闪诉^度損傷/引入了其他失效機制。

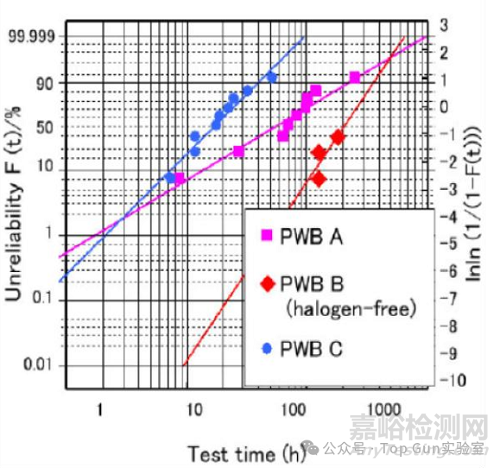

b）多層印制線路板材料：不同多層印制線路板材料對CAF的抗性表現出明顯差異。例如，無鹵素的多層印制線路板B型展現出最長的失效時間，而多層印制線路板C型的失效時間則相對較短。

值得注意的是，研究并未發現吸濕率與CAF失效時間之間存在直接相關性，這提示我們不能僅僅依靠吸濕特性來判斷多層印制線路板的CAF抗性。影響CAF抗性的因素更為復雜，可能包括內層助焊劑殘留、鉆孔對通孔壁的損傷以及環氧樹脂與玻璃纖維之間的界面結合質量等。

3. 通孔設計的影響

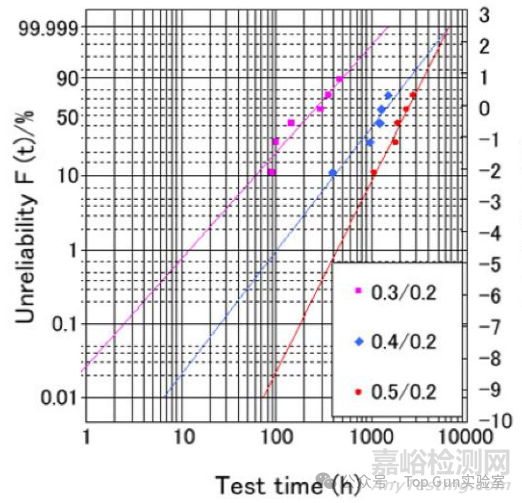

a）通孔壁間距：研究明確指出，通孔壁間距越小，多層印制線路板的失效時間越短，這強調了在設計高密度多層印制線路板時，通孔間距對CAF抗性的關鍵影響。

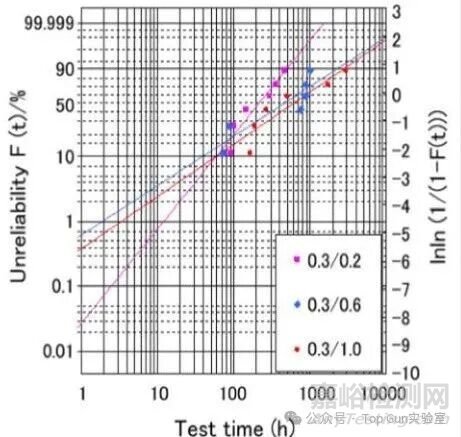

b）通孔直徑：不同通孔直徑對CAF抗性的影響不明顯，數據一致性有待進一步研究。

微觀觀察：CAF的“真面目”

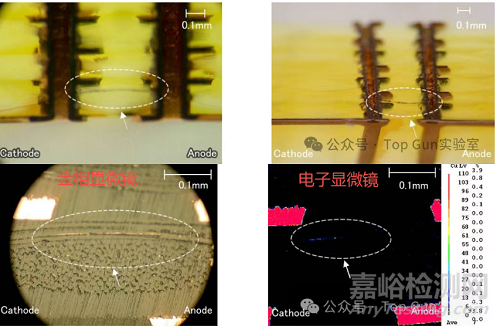

通過高倍金相顯微鏡觀察和電子顯微鏡（含EDS）的銅元素映射分析，研究人員得以一窺CAF的微觀結構。

a）CAF的生長路徑：測試后的樣品顯示，疑似CAF的物質主要沿著玻璃纖維生長，這與CAF的定義相符。但在某些情況下，絕緣退化也可能發生在芯材和預浸料片（用于粘合芯材層的粘合片）之間，表明CAF的形成并非單一路徑。

b）CAF的形態與絕緣性能：絕緣電阻較低的樣品中，觀察到CAF的直徑更粗。這暗示著CAF在連接陽極和陰極后，其“絲狀”結構可能變得更加致密，從而導致絕緣性能的急劇下降。

c）“潛伏期”的CAF：令人警醒的是，即使在測試結束時被判定為“無缺陷”的樣品中，也發現了CAF的存在。這表明CAF可能在絕緣電阻尚未顯著下降之前就已經開始形成，如同一個“定時炸彈”，隨時可能引發失效。

結論

這項研究為我們理解多層多層印制線路板的CAF問題提供了寶貴的見解：

1.CAF的形成是一個動態過程，伴隨著絕緣電阻的反復波動。

2.多層印制線路板材料選擇對CAF抗性具有顯著影響。

3.CAF主要沿著玻璃纖維生長，但也可能在其他界面形成。

4.CAF可能在絕緣性能顯著下降之前就已經“潛伏”在PWB內部。
