一、前言

傳統認知中差模噪聲常被局限于低頻傳導問題，但其隱性威脅在于高頻段的模態轉換——非對稱路徑與寄生參數將差模能量耦合至共模回路，引發30MHz以上頻段的輻射失控。本文將結合實際案例進行分析。

二、差模噪聲的核心特性與高頻傳導風險

差模噪聲通常被視為低頻傳導干擾的主要形態，但其潛在威脅在于特定條件下向共模噪聲的轉化，成為高頻輻射的隱形源頭。差模電流在閉合回路中流動時，因電路非對稱性、寄生參數耦合等因素，部分能量會通過以下路徑轉換為共模噪聲：

寄生電容耦合：差模電流環路中的高頻分量通過線路對地寄生電容形成位移電流，注入接地系統。磁路不平衡：

差模電感磁芯飽和或繞組不對稱時，磁通泄漏引發空間磁場耦合，激勵共模回路。地阻抗波動：

差模電流流經非理想地平面時，因地阻抗產生的壓差驅動共模電位波動。

這種轉化在開關電源、高速數字電路中尤為顯著，最終導致30MHz以上頻段的輻射發射超標。

三、差模-共模噪聲轉換的物理機制

1.非對稱布局的路徑耦合

案例場景：PCB中電源層與地層分割不當，導致差?；亓髀窂奖黄壤@行。

路徑差異：指電路中正負導線（如電源線L/N或差分信號線）的物理布局不對稱性，包括長度、形狀、參考平面耦合程度等。

相位差：由于信號在不同路徑中傳播速度或路徑長度不同，導致同一信號到達某點時存在時間延遲，產生不對稱路徑的相位差異，導致部分能量通過電磁耦合轉化為對地共模電流。

2.寄生參數的能量共振

【關鍵參數】：

線間互感與對地寄生電容構成的LC網絡；

PCB過孔寄生電感與平面電容的諧振頻率。

四、整改案例

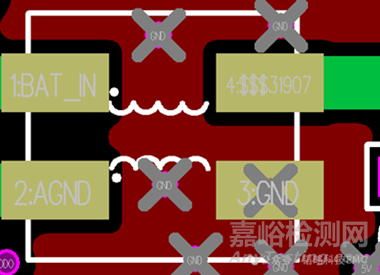

接下來帶來一個實際的整改案例分享，該整改產品為一款汽車儀表，下面為該產品的前期摸底數據以及共模濾波器的layout：

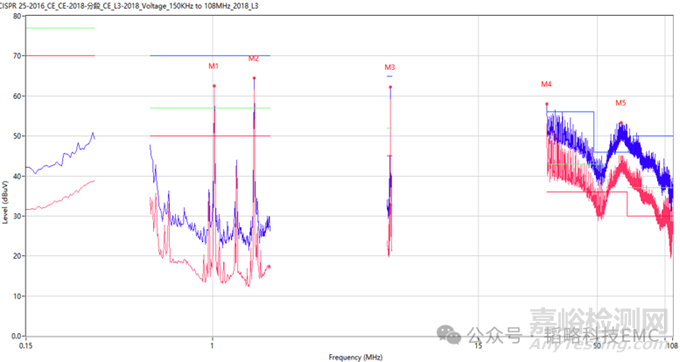

【分析】：可以看出測試數據有一個510KHz的開關頻率。對應板上的DCDC就是一級的電源芯片的開關頻率，并且也在產品的PCB中可以看到共模的layout并不好（沒有達到一個很好的分地效果）。

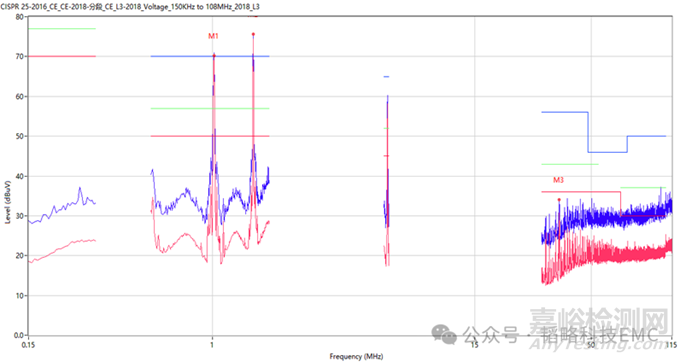

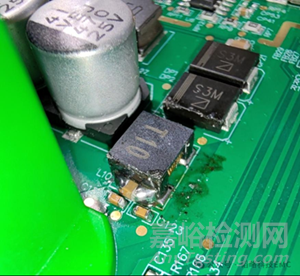

【措施】：首先是將一級電源增加一些不同量級的濾波電容以及做一些吸收電路效果并不明顯，然后是將共模進行翹起一端的操作來達到一個充分分地的效果。

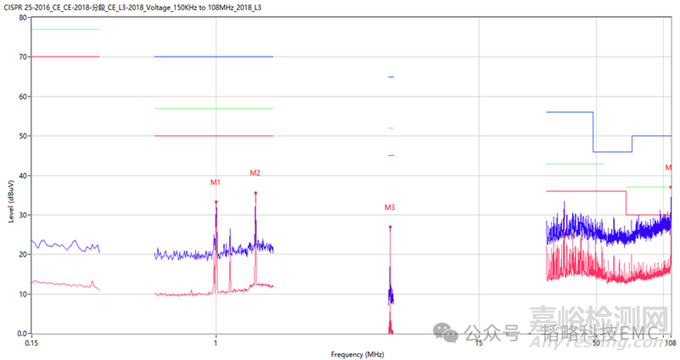

【分析】：從數據上看，上述措施確實會對高頻噪聲有較大的改善，但是在低頻處卻依然有超標。低頻超標多以差模形式為主，針對低頻噪聲做了如下措施。

【措施】：在共模前端處并聯一顆X電容，將低頻差模噪聲直接通過一顆uF級電容進行濾除。測試結果如下。

五、總結

差模噪聲的高頻共?；荅MC設計的隱性挑戰，其治理需突破傳統低頻濾波思維，從路徑對稱性、寄生參數控制、動態阻抗匹配等多維度建立防御體系。只有將差模抑制與共模阻斷協同設計，方能實現寬頻段電磁兼容性的本質提升。
