GB/T17626-2018靜電放電測試布置要求

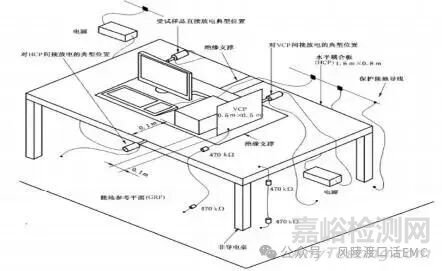

1、臺式設備試驗布置要求：

放在接地參考平面上高度 (0.8±0.08)m 的非導電的桌子。

放在桌面上的水平耦合板(HCP) 尺寸為 (1.6±0.02) m×(0.8±0.02) m，并用一個厚 (0.5±0.05) mm 的絕緣墊隔離。

如果受試設備過大而不能保持于水平耦合板各邊的最小距離為 0.1m，則應使用另一塊相同的水平耦合板，并與第一塊保持 (0.3±0.02) m。使用兩張桌子，耦合板接地方式保持相同就可以。

2、落地式設備試驗布置要求：

受試設備用 0.05m-0.15m 厚的絕緣支撐與接地參考平面隔開。

受試設備的電纜用厚度約為 (0.5±0.05) mm 厚的絕緣支撐與接地參考平面隔開。電纜的隔離應超過受試設備隔離的邊緣。

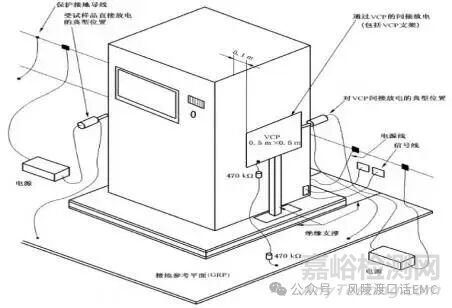

落地設備試驗布置的實驗如圖。

任何與受試設備有關的安裝腳架應保持原位。

3、不接地設備試驗布置要求：

設備或設備部件，包括便攜式、有或者沒有充電器 (電源線不接

地) 的電池供電設備 (內部或者外部) 和雙重絕緣設備 (II類設備)

不接地設備或設備的不接地部件不能如 I 類供電設備自行放電。若在下一個靜電放電脈沖施加前電荷未消除，受試設備或受試設備的部件上的累積電荷可能使電壓為預期 試驗電壓的兩倍。雙重絕緣設備的絕緣體電容經過幾次靜電放電累積，可能充電至異 常高，然后以高能量在絕緣擊穿電壓處放電

不接地設備或設備的不接地部件不能如 I 類供電設備自行放電。若在下一個靜電放電脈沖施加前電荷未消除，受試設備或受試設備的部件上的累積電壓與靜電放電電壓相 同時，兩者之間因?yàn)榈入娢辉蚨鵁o法施加靜電放電。

為模擬單次靜電放電 (空氣放電或者接觸放電)，在施加每個靜電放電脈沖之前應消除受試設備上的電荷，即對施加靜電放電的金屬點、連接器外殼、金屬天線上進行電荷 泄放。

對受試設備一個或幾個可接觸到的金屬部分進行靜電放電試驗，為保證施加靜電放電點電荷消除，可以采用帶泄放電阻電纜的方式泄放電荷。

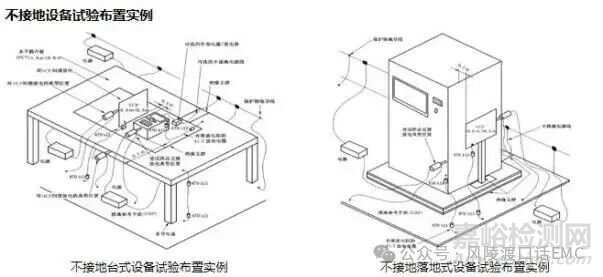

帶泄放電阻的電纜，應采用類似于耦合板接地電阻連接方式，即靠近受試設備的試驗點 20mm 處放置第一顆電阻，第二顆電阻應靠近電纜的末端。(具體參考不接地設備試 驗布置實例)

帶泄放電阻電纜的存在會影響某些設備的試驗結果，若在連續放電之間電荷能有效地衰減或消除，不使用帶泄放電阻的電纜進行靜電放電試驗優于使用帶泄放電阻的電纜進行靜電放電試驗。

4、安裝設備試驗布置實例：
