電動壓縮機臺架NVH性能試驗規范

嘉峪檢測網        2025-09-17 22:39

1 測試環境要求

測試在半消聲室內進行，背景噪聲不超過20dB(A)。環境溫度20±5℃，空氣相對濕度40%-65%。



2 測試設備儀器要求

試驗過程用到的測試設備信息如表1所示。

表1  測試設備要求及推薦設備

編號

儀 器 名 稱

數量

技術要求

推薦設備

1

傳聲器

9

自由場傳聲器，溫度范圍-40~80℃，頻響范圍3.15~20kHz(±2dB)、5-10kHz (±1dB)。

PCB的ICP傳聲器

2

三軸加速度傳感器

1

靈敏度：100mV/g；頻帶分辨率：0.0001g rms；量程：0.3~6000Hz；溫度范圍：-54~80℃

PCB的356A15三軸ICP振動傳感器

4

Head 數據采集前端

1

聲音采樣頻率設置為48000Hz，振動采樣頻率設置為6000Hz，聲音和振動同時采集時采樣頻率設為48000Hz

HEAD DIC 24或同類設備

5

聲學校準器

1

符合GB/T 15173-2010規定的1級精度要求，兩次校準讀數差值不能超過0.5dB

PCB的CAL200型聲學校準器

6

筆記本電腦

1

帶有數據采集分析軟件



要求試驗中所用到的傳感器、儀器儀表均經過標定和校準，具有計量合格證，并在有效計量期內。

試驗使用加速度傳感器需至少每半年校準一次，測試時使用最近一次加速度傳感器校準所得的靈敏度。傳聲器每次使用前均需標定。



3 試驗樣件狀態要求

壓縮機試驗臺如圖1所示，壓縮機平行安裝在剛性支座上，確保支座不會產生噪聲影響壓縮機測試。



4  測量設置

4.1 測點布置

4.1.1 球面?zhèn)髀暺鞑贾?/span>

9點法傳聲器布置，9個傳聲器布置在一個半徑為1m的半球內，球心為壓縮機幾何中心，每個傳聲器距離壓縮機幾何中心1m，如圖1，圖2所示。

電動壓縮機臺架NVH性能試驗規范

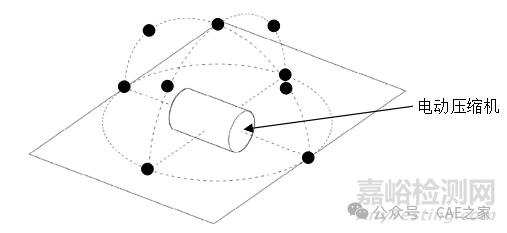

圖1 電動壓縮機臺架測試示意圖

電動壓縮機臺架NVH性能試驗規范

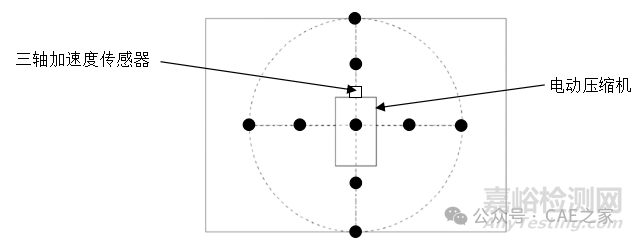

圖2 電動壓縮機測試半球俯視圖

表2 傳聲器測點坐標

序號

名稱

坐標(m)

序號

名稱

坐標(m)

1

Lowleft

-1，0，0

6

Middlefront

0，0.7，0.7

2

Lowfront

0，1，0

7

Middleright

0.7，0，0.7

3

Lowright

1，0，0

8

Middlerear

0，-0.7，0.7

4

Lowrear

0，-1，0

9

Top

0，0，1

5

Middleleft

-0.7，0，0.7







4.1.2 啟動聲測試傳聲器布置

純電動壓縮機沒有吸合盤，啟動聲音主要來源于電機啟動的高扭矩。與壓縮機電機啟動中心高度一致，與壓縮機軸線水平面成45°，距離壓縮機10cm，具體布置如圖3所示。



電動壓縮機臺架NVH性能試驗規范

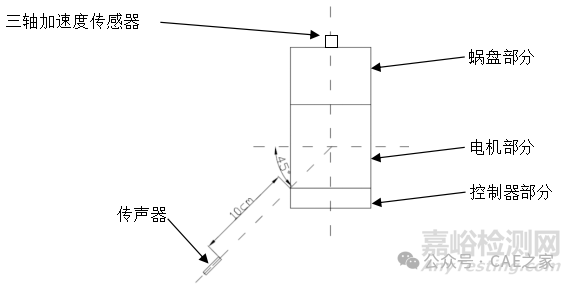

圖3 啟動聲傳聲器位置示意圖

4.1.3 加速度傳感器布置

在壓縮機靜盤側端面靠近中心位置，布置一個三軸加速度傳感器，如圖2所示。

4.2 傳聲器校準

在傳聲器完全固定前，參照傳聲器校準規范操作，對所使用的傳聲器進行標定校準。

4.3 數據采集設置

采樣頻率：噪聲，推薦采樣頻率為48kHz；振動，推薦采樣頻率為6kHz。

4.4 數據采集前的檢查和預熱

(1)需要測試前知道壓縮機整車工作狀態下，各檔位轉速、壓縮機高低壓管出入口端壓力值和啟動轉速。

(2)以壓縮機設計轉速運行壓縮機進行預熱，預熱時間以高低壓管路壓力達到穩定設計壓力為準。



5 測試工況

5.1 背景噪聲測試

Acoff，消聲室背景噪聲，測試時間為10秒，共測4組。

5.2 穩態測試

在保持臺架上壓縮機高低壓管出入口端壓力與整車工作狀態相同的情況下，以壓縮機設計轉速每隔500轉為一個工況進行測試，每組數據測試時間為10秒，每個工況記錄4組數據。

5.3 加速測試

在保持壓縮機高低壓管出入口端壓力穩定的情況下，轉速從壓縮機設計最低轉速勻加速到最高轉速(最低轉速要小于整車狀態最低轉速，最高轉速要大于整車狀態最高轉速)，加速時間5min，每個工況記錄4組數據。

5.4 啟動聲測試

壓縮機在臺架上以整車工況的啟動轉速進行啟動，在壓縮機啟動運行之前1s開始采樣，啟動后5s關閉壓縮機，關閉后1s結束數據采集，采集4組數據。



6 數據處理

根據總聲壓級要求進行數據后處理。

FFT譜線數為8192，overlap 50%，hanning窗。

Order vs. rpm的階次噪聲圖：time weighting slow，轉速分辨率50rpm。

FFT vs.轉速的噪聲瀑布圖：譜線數為16384，轉速分辨率50rpm。

平均聲壓級計算公式如下：

電動壓縮機臺架NVH性能試驗規范

式中，N：測點總數；

Lpi：第i測點的聲壓級，dB(A)；

Ku：第i測點的背景噪聲修正值。
