1、前言
傳導騷擾測試(Conducted Emission)，簡稱CE測試，通常也會被稱為傳導發射測試或騷擾電壓測試等?！ ?/span>
按照導體的性質，我們通常將傳導騷擾分為：電源端傳導騷擾、電信端傳導騷擾。電源端口，一般使用線性阻抗穩定網絡LISN(Line Impedance Stabilization Network)即可完成測量。而電信端口，因電纜類型種類繁多，故需要使用到不同的測量儀器和采用不同的試驗(布置)方法。

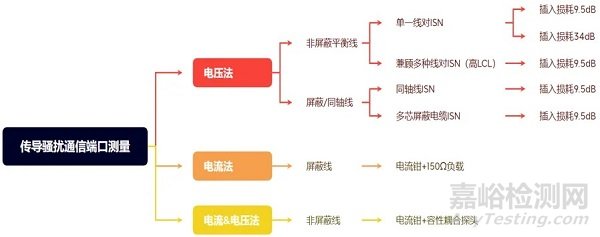

電信端口傳導騷擾測量常用的試驗方法有三種：電壓法、電流法、電壓&電流法。接下來針對三種測試方法分別作介紹。
2.1 電壓法
R 電壓法適用于哪些線纜
電壓法通常適用于非屏蔽平衡線(小于等于4對線)、屏蔽/同軸線?！ ?/span>
R 測試方法簡述
在被測端口(電纜)中插入ISN，ISN拾取受試量電纜上的共模騷擾電壓，傳輸至接收機，最終測量電壓值與電壓限值進行比較，判斷是否滿足標準法規要求?！ ?/span>
計算公式如下：
V=U+ F
式中：
V為最終測量共模騷擾電壓，單位為dBuV;
U為端口測量電壓，單位為dBuV;
F為ISN分壓系數，通常為9.5dB或34dB;
R 試驗布置
1-臺式設備40cm，立式設備不大于15cm
2-AE距離GRP距離不做硬性規定

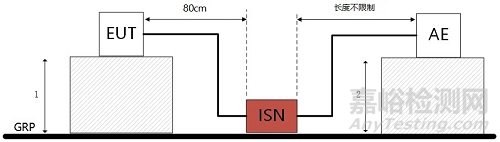

圖1 電信端口電壓法測試布置示意圖
R 測量儀器如何選擇
為了保證150歐姆的對地阻抗，不同的線纜類型(線對)，需要選擇不同種類的ISN，我們在選購、使用時需要進行區分?！ ?/span>

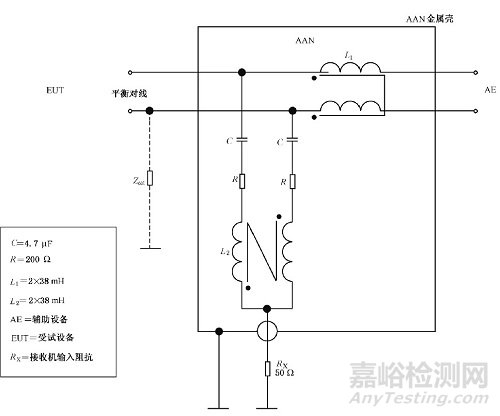

對于1對非屏蔽平衡線(如xDSL)可采用圖2結構的ISN進行電信端口傳導騷擾電壓的測量。
圖2 用于1對非屏蔽平衡線的ISN

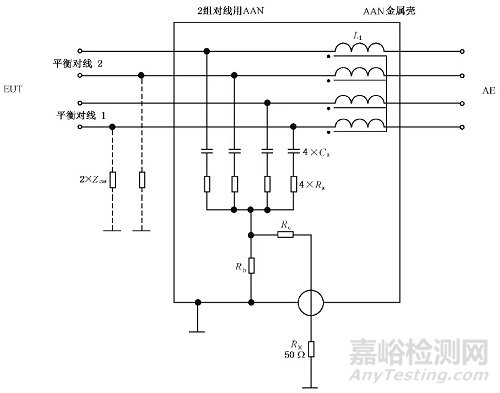

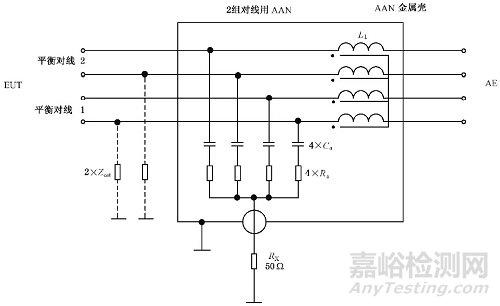

對于2對非屏蔽平衡線(如FXS)，可采用圖3、圖4結構的ISN進行電信端口傳導騷擾電壓的測量。因耦合阻抗的不同，圖3、圖4有著不同的分壓系數，其中圖3結構ISN分壓系數為34dB，圖4結構ISN分壓系數為9.5dB。
Ca=33 nF
Ra=576Ω
Rb=6Ω
Rc=44Ω
L1=4x7mH
圖3 用于2對非屏蔽平衡線的ISN (分壓系數=34dB)
Ca=33 nF
Ra=400Ω
L1=4x7m
H圖4 用于2對非屏蔽平衡線的ISN (分壓系數=9.5dB)
對于4對非屏蔽平衡線(如UTP5)，可采用圖5、圖6結構的ISN進行電信端口傳導騷擾電壓的測量。因耦合阻抗的不同，圖5、圖6有著不同的分壓系數，其中圖5結構ISN分壓系數為34dB，圖6結構ISN分壓系數為9.5dB?！ ?/span>

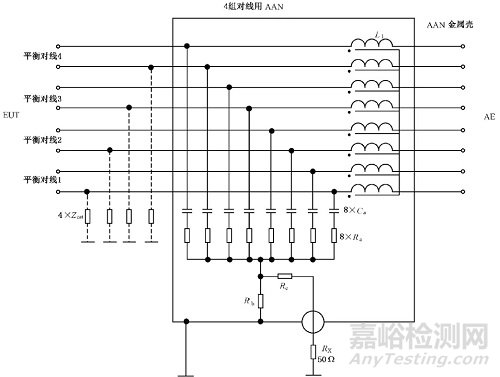

Ca=33 nF
Ra=1152Ω
Rb=6Ω
Rc=44Ω
L1=8x7mH
圖5 用于4對非屏蔽平衡線的ISN (分壓系數=34dB)

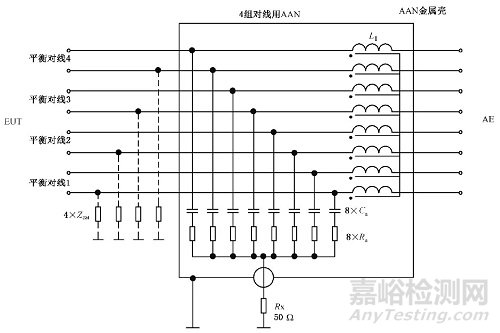

Ca=33 nF
Ra=800Ω
L1=8x7mH
圖6 用于4對非屏蔽平衡線的ISN (分壓系數=9.5dB)
除了上述結構的ISN之外，可采用圖7高LCL結構的ISN進行多對非屏蔽平衡線電信端口的測量，此種類型的ISN可兼顧1對~4對平衡線的測量，也是當今最主流的ISN。
C=82 nF
Rd=390Ω
圖7 用于1對、2對、3對、4對非屏蔽平衡線的ISN (分壓系數=9.5dB)
對于屏蔽電纜，目前有兩種類型的ISN，如圖8的同軸電纜ISN，和圖9所示的多芯屏蔽電纜ISN。

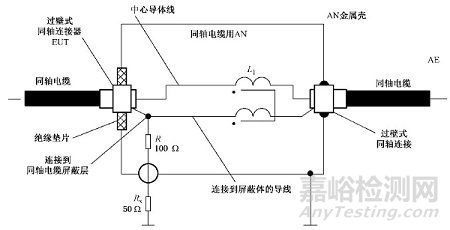

圖8 用于同軸電纜的ISN(分壓系數=9.5dB)

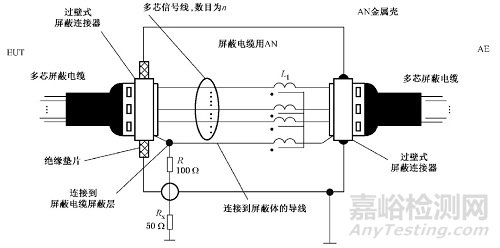

L1=(n+1)x7mH，n為信號線數目
圖9 用于多芯屏蔽電纜的ISN(分壓系數=9.5dB)
R 測量儀器ISN技術規格要求
為了保證測量結果的可重復性，標準對ISN性能有如下要求：
a. ISN的分壓系數需要滿足標準要求，9.5dB或34dB
b. 測量頻率范圍內具有150歐姆共模阻抗
c. AE端需要有足夠的隔離系數
2.2 電流法
R 電流法適用于哪些線纜
電流法通常適用于屏蔽電纜
R 測試方法簡述
屏蔽層與GRP通過150歐姆電阻連接，連接線長度不大于30cm?？拷麬E端使用鐵氧體以提供足夠大的共模阻抗。在距離連接點10cm處用電流探頭進行電流測量，電流探頭把磁場轉化成相應的電壓信號，傳輸至接收機，測量軟件通過電流探頭轉換系數將接收到的電壓轉換為電流，即可得到不同頻率上干擾電流的幅度值。最終測量值與電流限值比較，判斷是否符合標準法規要求。
計算公式如下：
I=U+ F
式中：
I為干擾電流，單位為dBuA;
U為端口電壓，單位為dBuV;
F為電流探頭轉換系數，單位為dB/Ω?！ ?/span>
R試驗布置
1-臺式設備40cm，立式設備不大于15cm
2-AE距離GRP距離不做硬性規定

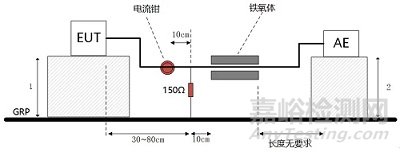

圖10 電信端口電流法測試布置示意圖
R 電流探頭的技術規格要求
a. 要有足夠的測量帶寬，即-3dB帶寬
b. 插入阻抗不大于1歐姆
2.3 電流、電壓法
R 適用于哪些線纜
電流電壓法適用于對于沒有合適ISN的非屏蔽平衡線、非屏蔽非平衡線
R 測試方法
同時使用容性電壓探頭和電流探頭進行電壓、電流值的測量。電流測量值與電流限值進行比較，電壓測量值減去電流裕量(電流裕量小于6dB)或電壓測量值減去6dB(電流裕量大于6dB)，調整后的電壓測量值與電壓限值進行比較。電流、電壓值須同時滿足電流和電壓限值?！ ?/span>
R 試驗布置
1-臺式設備40cm，立式設備不大于15cm
2-AE距離GRP距離不做硬性規定

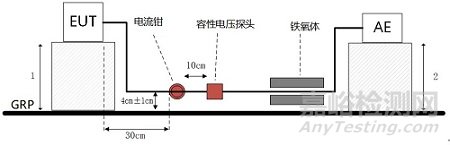

圖11 電信端口電流電壓法測試布置示意圖
R 測量儀器技術規格要求
電流探頭
a. 要有足夠的測量帶寬，即-3dB帶寬
b. 插入阻抗不大于1歐姆
容性電壓探頭
a. 與受試電纜之間的電容小于10pF
b. 典型分壓系數34dB
c. 足夠的測量口徑
d. 良好的抗干擾能力
騷擾電壓(或電流)限值是在150歐姆共模阻抗基礎上定義。因此，統一標準的共模阻抗對測試結果的重現性及其重要。一般來說，如果不使用ISN，那么從EUT向AE端看去共模阻抗是不確定的，但并不是所有的類型的線纜都有合適的ISN使用，因此在沒有合適的ISN時，需要使用非侵入法進行試驗，即電流、電壓法。

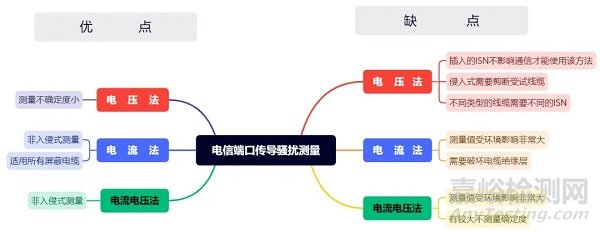

4、一張圖匯總電信端口傳導騷擾各種測量方法的優缺點
不同類型的電纜需要使用不同的試驗方法，同種電纜也可能會有多種試驗方法進行選擇，我們可根據實際線纜類型對試驗方法做恰當選擇。
