在《NVH一本通》中講解了四種不同的處理方法，分別是平均法、指數法、面積法和三分之一倍頻程法等，其詳細流程見書籍。本文主要講解一下面積法，其余方法參閱書籍內容。

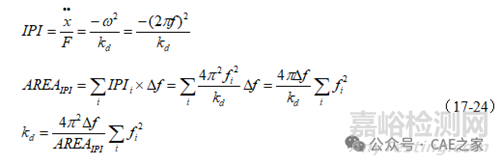

其中面積法是通過IPI曲線所包圍的面積計算得到，其公式17-24推導如下。IPI （ Input Point Inertance源點導納分析）是指在一定的頻率范圍內，通過在加載點施加單位力作為輸入激勵，同時將該點作為響應點， 測得該點在該頻率范圍內的加速度作為輸出響應，用于考察該點的局部動剛度。
源點加速度導納公式為：
由上式可知，面積法所得到的動剛度是通過響應曲線與橫坐標頻率圍成的面積進行計算得到，如下所示的叉的區域，如圖17.37所示。

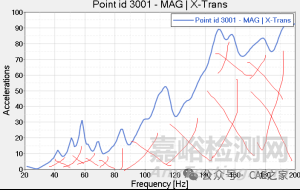

圖17.37 面積法動剛度結果面積圖示

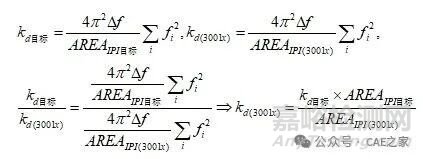

采用面積法進行動剛度計算，需要設定一個目標參考值，即如參考剛度值為1200N/mm，通過面積公式17-24可得需要計算的動剛度公式17-25。
其計算公式為：
Kx={absarea((p4w1c4.x),(p4w1c4.y))*1200./absarea((p4w1c1.x),(p4w1c1.y))}
1200是目標動剛度值，單位N/mmm;absarea表示求面積
((p4w1c4.x),(p4w1c4.y))是目標動剛度曲線的x軸和Y軸；
((p4w1c1.x),(p4w1c1.y))是激勵點1001X方向的加速度響應曲線的x
軸和Y軸；

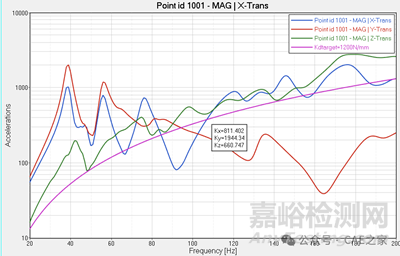

可得1001點三個方向的動剛度值分別為811.4N/mm、1944N/mm、660.7N/mm。
若要計算50-200Hz頻率范圍內的動剛度可以按如下操作：
Kx_f50_200= {absarea(50:200,lininterp(p4w1c4.x,p4w1c4.y,50:200))*1200./absarea(50:200,lininterp(p4w1c1.x,p4w1c1.y,50:200))}

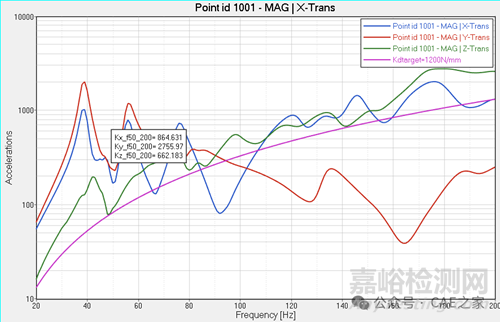

通過計算可得1001三個方向的動剛度分別為864.6N/mm、2755.9N/mm、662.1N/mm。
通過各種方法得到的動剛度有所差異，但在實際工程中，在性能目標定義時應該統一同一種方法即可，包括CAE分析、競品測試或?qū)嵻嚋y試，這樣的分析優化等才具有一定的實際指導意義。
參考文獻：《汽車NVH一本通，建模、優化及應用》2023.10機械工業出版社
