在600，800，900，1000℃對火焰筒材料GH3536高溫合金進行了應變控制的蠕變疲勞試驗，研究了該合金的高溫蠕變疲勞行為；利用考慮溫度和保載影響的Coffin-Manson蠕變疲勞壽命預測模型對其蠕變疲勞壽命進行預測，并與試驗結果進行對比。結果表明：GH3536合金在600~900 ℃表現出不同程度的循環硬化現象，隨著溫度的升高，硬化程度減弱；1000 ℃下在初始循環階段出現輕微軟化現象，隨后峰值應力保持穩定直至合金失效。在800~1000 ℃下的蠕變疲勞半壽命保載階段，GH3536合金表現出顯著的應力松弛現象。隨著溫度的升高，合金的蠕變疲勞壽命縮短；在600℃下最大應變保載過程對疲勞壽命基本沒有影響，而在800~1000℃下會顯著縮短蠕變疲勞壽命?？紤]溫度和保載效應的疲勞壽命預測模型預測得到的不同溫度下的蠕變疲勞壽命大部分位于2倍分散帶內，該模型可以較準確地預測GH3536合金的蠕變疲勞壽命。
01研究背景
火焰筒作為航空發動機燃燒過程的關鍵部件，長期暴露在極端高溫的環境下，容易發生由熱應變引起的疲勞失效。在實際運行環境中，高強度且分布不均勻的循環熱載荷不僅會導致表面疲勞損傷，還會導致內部蠕變損傷，造成熱端部件壽命的進一步縮短。研究火焰筒用材料在高溫下的蠕變疲勞行為，建立疲勞壽命預測方法，對于火焰筒的壽命設計和安全服役意義重大。
GH3536 鎳 基 高 溫 合 金（類 似 于 美 國 系 列Hastelloy X合金）作為火焰筒常用的一種材料，具有良好的抗氧化性和耐腐蝕性以及高的高溫強度等特點。趙明等研究發現，在600~800℃蠕變疲勞交互作用下，隨保載時間的延長，GH3536合金的斷裂塑性呈增強趨勢，而斷裂壽命則相應縮短。LU等研究發現，在816℃和927℃蠕變疲勞交互作用下，Hastelloy X合金在無保載時主要發生穿晶斷裂，而當保載時間達到2min時，斷裂模式轉變?yōu)橐跃чg斷裂為主。LEE等研究發現：Hastelloy X合金的晶粒尺寸越大，其抗蠕變疲勞損傷能力越強；隨溫度的升高或保載時間的延長，斷裂模式由穿晶向沿晶轉變，蠕變疲勞壽命縮短。LIU等采用非線性蠕變-損傷模型模擬發現，在高溫蠕變疲勞作用下當保載時間由1min延長到60min時，HastelloyX合金的蠕變損傷率由70%升至99%，而蠕變疲勞的交互作用由25%降至1%。
目前，關于GH3536合金的高溫蠕變疲勞研究多集中在失效機理分析上，其蠕變疲勞壽命的預測方法存在局限性，大多僅適用于單一溫度條件，且計算過程涉及參數多，運算復雜。作者在600~1000℃下對GH3536合金進行蠕變疲勞試驗，研究了該合金的高溫蠕變疲勞行為，基于經典Coffin-Manson公式對其蠕變疲勞壽命進行預測，擬為火焰筒部件的壽命評估提供模型參考。
02研究亮點
1 試樣制備與試驗方法
本章節重點介紹了GH3536鎳基高溫合金的蠕變疲勞試驗方法。主要內容包括：
1.試驗材料成分為21.59%Cr、17.74%Fe等；
2. 按國家標準制備試樣并進行表面處理；
3. 使用MTS疲勞試驗機在600-1000℃溫度范圍內進行試驗，溫度控制精度±5℃；
4. 采用應變控制，速率0.4%/s，應變比-1和0.05，應變范圍0.4%-1.2%；
5. 蠕變疲勞試驗包含2分鐘保載階段；
6. 以峰值載荷下降50%或試樣斷裂作為失效判據。

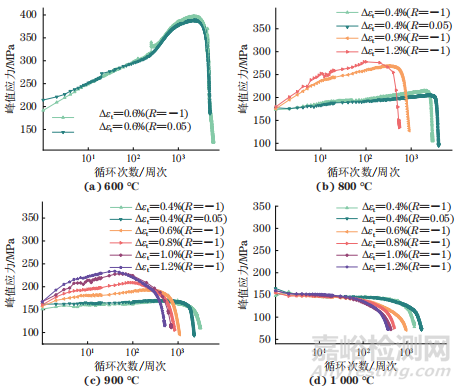

GH3536合金在不同溫度下的蠕變疲勞峰值應力響應曲線
2 試驗結果與討論
本章節重點包括：
1. GH3536合金在600~900℃區間表現出循環硬化特征，峰值應力先升后降，溫度升高會減少達到最大應力的循環次數并減弱硬化程度；1000℃時則出現初始循環軟化。
2. 應變范圍增大會顯著增強合金的硬化程度，而應變比對峰值應力的影響在前10周次內較?。ú町?lt;10MPa），后續趨于0。
3. 800~1000℃保載階段出現顯著應力松弛，初期（約20秒內）快速下降，后趨緩；應變范圍對應力松弛速率影響有限。
4. 采用Feltham方程（σ=σ0[1-B″ln(bt+1)]）成功擬合了應力松弛曲線，揭示了材料參數與松弛行為的關系。
3 蠕變疲勞壽命預測
本章節重點介紹了GH3536高溫合金的蠕變疲勞壽命預測方法。主要內容包括：
1. 采用經典Coffin-Manson公式進行低循環疲勞壽命預測；
2. XU等提出的考慮溫度效應的經驗?zāi)Ｐ图捌渫卣剐问剑?/span>
3. 保載效應在不同溫度條件下的影響規律（600℃以下無影響，800℃以上顯著影響）；
4. 蠕變疲勞壽命預測方法（分溫度區間采用不同策略）及驗證結果（大部分預測值在2倍分散帶內）；
5. 該預測方法具有參數少、計算簡單、結果保守可靠等特點。

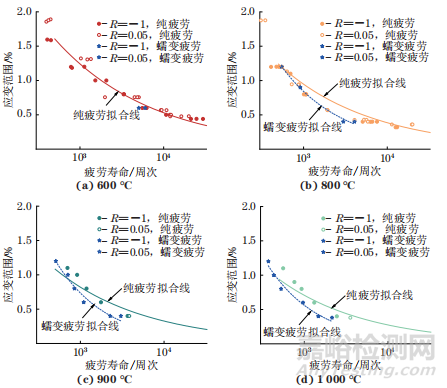

GH3536 合金在不同溫度下的純疲勞壽命和蠕變疲勞壽命與應變范圍的關系
03研究結論
（1）GH3536合金在600~900℃表現出不同程度的循環硬化現象，隨著溫度的升高，峰值應力達到最大值的循環次數減少，循環硬化程度減弱；在相同溫度下，應變范圍越大，合金的硬化程度越顯著。在1000℃下合金在初始循環階段出現軟化現象，隨后峰值應力保持穩定直至失效。
（2）在800~1000℃下蠕變疲勞的半壽命保載階段，GH3536合金表現出顯著的應力松弛現象，在應力松弛初期，應力快速下降，隨后下降趨勢顯著減緩，直至趨于穩定；不同應變范圍下的應力松弛行為相同。隨應變范圍的增大或溫度的升高，合金的蠕變疲勞壽命降低；在600℃下最大應變保載過程對疲勞壽命基本沒有影響，當溫度為800~1000℃時，最大應變保載會顯著降低蠕變疲勞壽命，降低幅度約50%。
（3）采 用 綜 合 考 慮 溫 度 和 保 載 效 應 影 響 的Coffin-Manson模型預測的不同溫度下GH3536合金的蠕變疲勞壽命大部分位于2倍分散帶內，少部分位于２~3倍分散帶內，表明該模型預測結果較為準確，該方法具有參數數量少、計算簡單的優點。
