摘 要： 建立了用于鋁合金分析的免定標激光誘導擊穿光譜分析法。利用脈沖光纖激光器聚焦鋁合金標準樣品，單通道光纖收集等離子體光譜并由緊湊型光譜儀檢測，采用移動最小值算法扣基線、Levenberg-Marquardt算法結合洛倫茲函數進行譜峰去卷積，基于Saha-Boltzmann方程計算等離子體參數實現元素定量。等離子體電子密度為（7.44±1.87）×10¹? cm?³、溫度為（5 088±827） K且接近局域熱平衡狀態，元素測量值與標準值一致性良好，靈敏度校正對精度影響顯著而譜峰去卷積影響較小。該方法無需聚光器件和外部光源校準，通過廠商提供的光纖透過率和感光器件靈敏度數據校正儀器響應，結合扣基線和譜峰去卷積算法解決光譜分辨率低的問題，為鋁合金樣品的快速免定標分析提供了一種簡單而經濟的方案。



關鍵詞： 激光誘導擊穿光譜； 免定標； 單通道； 緊湊型光譜儀



免定標激光誘導擊穿光譜（CF-LIBS）法根據激光誘導等離子體發射的物理模型，直接利用原子和離子發射線來計算等離子體參數，從而計算元素組成，無需使用標準品來構建校準曲線［1］。近年來，CF-LIBS法因其無需標準品、樣品制備簡單、快速、多元素、原位和遠程分析能力等優點而受到越來越多的關注［2］，并被應用于工業生產［3］、核研究［4］、食品和健康［5］、考古學［6］、環境分析［7］、地質學［8］等多個領域中。



要獲得良好的分析效果，需要對儀器的響應值進行校正，否則可能會降低檢測準確度。首先，等離子體發出的光將通過一系列光學元件才能到達檢測器，不同波長的光在各個元件中的透過率不盡相同；其次，光敏探測器對不同波長的響應也不同。為了準確計算等離子體參數，校正儀器對不同波長的響應值至關重要。



大多數CF-LIBS研究中使用了具有高分辨能力的中階梯光譜儀［9］，而多通道緊湊型切尼-唐納（Czenry-Turner）光譜儀的使用亦見于一部分研究中［10］。為了簡便，大多數研究通常使用標準氘/鹵素光源來校準光譜儀的光譜響應，它能夠發射200~2 500 nm的譜線［11］。然而，當考慮光的整個收集過程時，校準將更加復雜。TALEB等［9］開發了一種基于模擬激光燒蝕鋼產生的等離子體發射光譜的靈敏度校準方法。數百條原子和離子鐵譜線均有可靠的躍遷數據，而且這些譜線位于整個可測光譜范圍內，因此可用于補償儀器響應。然而，若使用經典的輻射標準品，則需使用與測量標準品時所使用的相同的光學元件來收集信號，并且標準品具有高成本和短有效期（通常不超過2年）的缺點；此外，中階梯型光譜儀對溫度變化高度敏感，即使溫度變化很小，也可能導致光譜響應的顯著變化［9］。上述問題阻礙了CF-LIBS的進一步應用，因此需要一種簡單的靈敏度校正方法來對其進行優化和補充。



緊湊型Czenry-Turner光譜儀具有便攜、低成本、高穩定性及良好的光譜分辨率等優點，通常在研究中使用多通道光譜儀以在相對較寬的波長范圍內實現優于0.15 nm的光譜分辨率，同時使用氘/鹵素標準燈來校準光譜儀的靈敏度［12］，但該方法沒有考慮光學元件對不同波長的歧視效應，這也會造成一定程度的測量誤差。筆者提出了一種簡單、經濟的CF-LIBS儀器響應校準方法，將單通道光纖直接放置在等離子體附近，將等離子體光譜收集到一個單通道緊湊型光譜儀中，從而消除了光學透鏡的影響，提高了檢測靈敏度，然后根據光纖和感光CCD的響應函數進行靈敏度校準，并在數據處理中運用譜峰去卷積算法，以解決由較低的分辨率引起的峰值重疊問題。



1 實驗部分

1.1 主要儀器與試劑

脈沖光纖激光器：YDFLP-E-30-M7型，深圳杰普特光電股份有限公司。

石英透鏡：SLF-1064-63-8型，南京波長光電科技股份有限公司。

電動二維移動平臺：XY-100型，北京江云光電科技有限公司。

單通道光纖：芯徑為600 μm，數值孔徑為0.22，上海如海光電科技有限公司。

單通道緊湊型光譜儀：ATP2000型，奧譜天成（廈門）科技有限公司。

電子控制卡：實驗室自制。

鋁合金標準樣品：編號分別為ZBY 523、ZBY 524a、ZBY 540，濟南眾標科技有限公司，鋁合金標準品中Al、Mg、Mn、Cu和Cr的質量分?jǐn)?shù)見表1。

表1   鋁合金標準品中Al、Mg、Mn、Cu和Cr的質量分?jǐn)?shù)

Tab. 1   Mass contents of Al， Mg， Mn， Cu and Cr in the three aluminum alloy standards ( % )



1.2 儀器工作條件

使用的儀器平臺結構示意圖如圖1所示。脈沖光纖激光器配備主振蕩器功率放大器，中心波長為1 064 nm，最大平均傳輸功率為30 W，光束品質因數M 2 <1.4。為了使激光功率最大化，將脈沖寬度設置為200 ns，觸發頻率設置為37 kHz，在該頻率下可實現30 W的最大功率（單脈沖能量最高為0.8 mJ）。激光經反射后經石英透鏡聚焦到圓形樣品上，產生的濺射彈坑直徑約為50 μm。將樣品放置在電動二維移動臺上，以更新采樣位點。為了消除光學透鏡的影響并最大限度地收集等離子體光譜，將單通道光纖放置在距采樣點水平距離5 mm、垂直距離2 mm的位置處。收集到的光由單通道緊湊型光譜儀檢測，狹縫為10 μm，檢測范圍為217～450 nm，光譜分辨率（半峰寬）約為0.44 nm。通過自制電子控制卡和自編Labview程序（美國國家儀器有限公司）對光纖激光器和光譜儀進行控制。

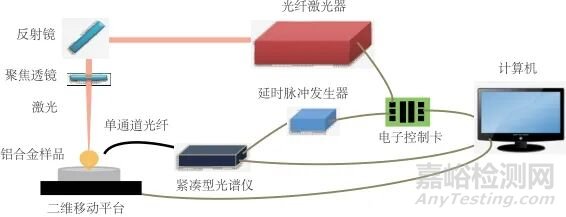

圖1   儀器平臺結構示意圖

Fig. 1   Schematic diagram of instrument platform structure

1.3 實驗步驟

1.3.1 樣品測定

通過電子卡控制光纖激光功率放大器信號，使激光器在37 kHz以下的任意頻率發射單次激光脈沖。將激光頻率設置為5 Hz，同時使樣品以1 mm/s速度移動，確保每個激光脈沖都能采樣到新的樣品表面。光譜儀中的積分時間設置為其最小值1 ms，積分延時時間為1 μs。在同一實驗條件下進行100次連續測量，并計算平均信號強度和標準偏差值。

1.3.2 數據處理

采用移動最小值算法來扣除光譜背景，該算法易于實現，并具有較高的可靠性［13］。雖然單通道緊湊型光譜儀的分辨率有限（半峰寬 0.44 nm），所獲光譜存在峰重疊問題，但從鋁合金樣品中獲得的光譜圖較為簡潔［11］，需對鋁合金中各元素的特征譜線進行篩選與解卷積處理?；阡X合金常見元素的原子和離子發射特性，選取了用于去卷積和定量分析的關鍵譜線，其躍遷參數（包括波長、躍遷概率、統計權重及上能級能量等）見表2。

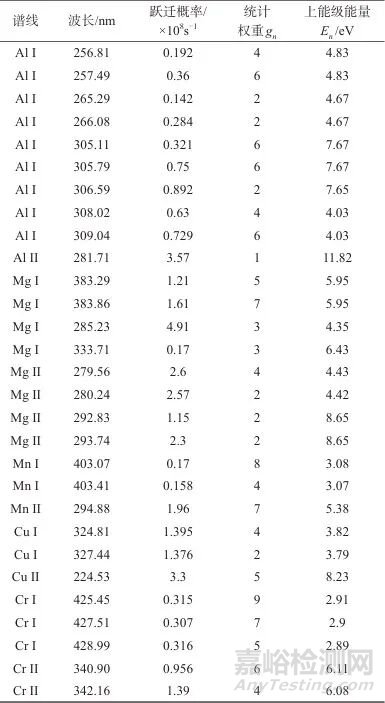

表2   鋁合金樣品中各元素譜線躍遷數據

Tab. 2   Transition data of various elements in aluminum alloy



采用Levenberg-Marquardt算法［14］，使用洛倫茲函數擬合譜峰，該方法需要峰位置、高度和寬度3個參數。仔細對比表2中鋁合金中常見元素的原子和離子峰，選出需要進行解卷積的譜圖范圍。由于儀器峰寬（0.44 nm）與Stark展寬效應產生的峰寬（一般為pm量級）相比較大，故將儀器峰寬設置為初始峰寬值以減少算法的迭代次數，并將重疊峰的原始峰高設置為迭代初始值。

此外，還需根據校正后的設備響應來修正去卷積后的峰值強度。等離子體光由單通道光纖直接收集，無需額外的光學透鏡，并由單通道緊湊型光譜儀進行分析，因此可能產生波長歧視效應的過程包括光纖中的光傳輸過程和CCD傳感器上的檢測過程，從各產商處獲得了相應的光傳輸和光敏性數據，于210～450 nm范圍內光纖的透光效率和光譜儀中CCD探測器的感光靈敏度如圖2所示。收集到的原始光譜數據是上述兩個過程的卷積結果，因此將圖2中各個波長對應的透過率和光敏性數據相乘，得到最終的設備響應數據λapp。采集到的原始峰高數據，無論是否經過了去卷積處理，都通過以下過程進行校正：將λapp數據歸一化，然后將原始峰高與上述歸一化后對應波長的λapp數據相乘。校正后的峰高數據用于進一步的免定標分析計算。

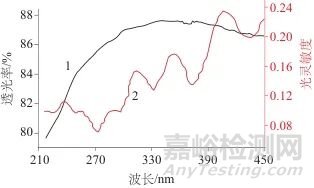

圖2   于210～450 nm波長范圍內光纖的透光效率和光譜儀中CCD探測器的感光靈敏度

Fig. 2   Transmission efficiency of optical fiber and sensitivity of CCD detector in spectrometer in the wavelength range of 210～450 nm

1—單通道光纖； 2—CCD

1.3.3 免定標分析

參考免定標分析（CF）法的基本理論[15]，假設等離子體滿足3個基本條件，即化學計量濺射、等離子體的LTE狀態和光學薄狀態，原子或離子發射譜線強度可以用Saha-Boltzmann方程來描述：

(1)

式中：n、m——粒子的上、下激發能級；Inm——能級n到m躍遷時元素發射光譜強度；λnm——對應能級n到m躍遷的光波長，nm；Anm——原子/離子從能級n躍遷到m的概率，s-1；gn——上能級n的統計權重；me——電子質量，kg；k——玻爾茲曼常數；T——等離子體溫度，K；Ne——等離子體中的電子密度，cm-3；h——普朗克常數；En——上能級n的能量；Eion——第一電離能，eV（僅在使用離子線時添加，*表示此項僅適用于離子躍遷）；Cs——元素S的質量分?jǐn)?shù)；F——涉及接收系統光學效率的實驗參數；Us（T）——元素S在溫度T下的配分函數。電子密度Ne可以通過簡化的Stark展寬法計算：

(2)

式中：λ1/2——Stark展寬；λobserved——觀測譜線展寬；λinstrumetnal——儀器展寬的半峰全寬；w——所選躍遷的Stark展寬參數。通過繪制方程（1）左側項的值與En+E*值的關系圖，可以得到擬合直線的斜率等于-（1/kT），通過該斜率可計算出等離子體溫度T，而該擬合直線的截距qs可表示為：

(3)

配分函數Us（T）的表達式為：

(4)

樣品中所有元素的質量分?jǐn)?shù)總和應該等于1：

(5)

因此，F(xiàn)的值可以通過方程5確定。經過上述計算，元素S的質量分?jǐn)?shù)最終可以通過公式(6)計算：

(6)



2 結果與討論

2.1 原始數據的優化

2.1.1 基線扣除

ZBY523鋁合金樣品的原始譜圖及其扣基線后譜圖如圖3所示。從圖3可以看出，盡管譜圖是在延時模式下采集的，但仍然可以檢測到背景輻射信號（圖3a），而背景輻射通常存在于等離子體形成初期，內部物質仍處于劇烈的物理和化學變化進程中，并未達到熱平衡狀態，與正確運用CF-LIBS方法的前提條件相悖，故該信號的存在將對分析結果產生不利影響，在進一步數據處理之前應該將其扣除。在運行移動最小值算法（移動窗口寬度設置為100像素）后，擬合得出背景線并將其從原始光譜中減去，得到背景扣除光譜（圖3b），其基線被減少到接近于零，而譜線的形狀沒有改變，說明扣基線效果良好。

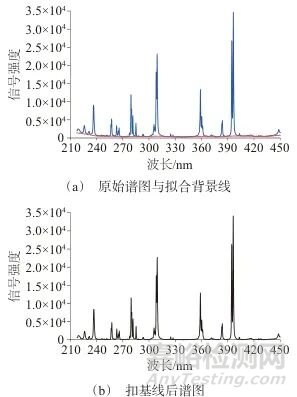

圖3   ZBY523的原始譜圖及其扣基線后譜圖

Fig. 3   Background deduction of the spectrum of ZBY523

2.1.2 譜峰去卷積

重疊峰位置通過人工檢查確定，然后在計算等離子體參數之前進行去卷積處理。圖4展示了ZBY523中兩個具有代表性的重疊峰光譜段及其相應的去卷積結果。

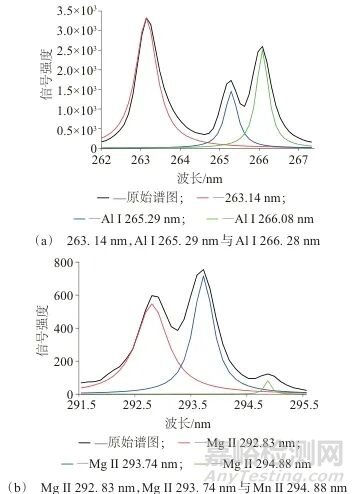

圖4   譜峰去卷積示例

Fig. 4   Examples of peak deconvolution

從圖4可以看出，該示例包括Al I 265.29 nm、Al I 266.08 nm、Mg II 292.83 nm、Mg II 293.74 nm、Mg II 294.88 nm等。首先可以直觀地看出，各峰經去卷積后已經從重疊區域中清晰地分離出來，且保持峰位置不變以及峰形完整。其次，經過計算，去卷積后各峰的累加信號值與原始未去卷積信號值之間的相對偏差分別為12.6 %（圖4a）及10.7 %（圖4b），符合LIBS分析對信號偏差程度的要求，表明應用的Levenberg-Marquardt去卷積算法效果良好。

2.2 等離子體參數的計算

2.2.1 電子密度計算

通過Al II 281.71 nm和Mg 293.74 nm兩條離子線的Stark展寬來估算電子密度，其Stark展寬參數w分別為2.12 pm和3.60 pm。ZBY523中這兩條離子線的洛倫茲擬合如圖5所示。從圖5可以看出，ZBY523、ZBY524a和ZBY540的電子密度平均值分別為（9.31±1.38）×1016 cm-3、（6.83±2.83）×1016 cm-3和（6.17±0.01）×1016 cm-3，最終平均電子密度為（7.44±1.87）×1016 cm-3。另外，從擬合結果可以看出，峰型符合洛倫茲函數的分布形態，擬合結果良好，未發現譜峰自蝕（self-reversal）效應，表明等離子體處于光學?。╫ptically-thin）狀態［17］，其亦為等離子體處于穩態的一個重要表征。

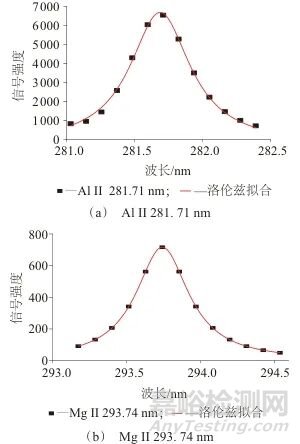

圖5   ZBY523鋁合金樣品中譜線的洛倫茲擬合示例

Fig. 5   Examples of Lorentz fitting of peaks in ZBY523aluminum alloy

2.2.2 等離子體溫度計算

應用Saha-Boltzmann方法計算等離子體溫度，與單純的兩點Boltzmann或Boltzmann圖相比，該方法同時使用了元素的原子譜線和離子譜線，能級能量范圍得到了較大程度的擴展，因此其計算結果通常具有更高的準確性。選擇了5種元素的原子和離子發射線，為了減少自吸收效應的影響，選擇的譜線均不含共振線，其躍遷數據如表2所示。圖6列出了ZBY523、ZBY524a、ZBY540鋁合金樣品中5種元素的Saha-Boltzmann圖，其中不同元素的擬合線彼此較為平行。首先計算各元素的等離子體溫度，然后對每個樣品所有計算結果進行平均，得到每個樣品的等離子體溫度分別為（5 026±861）、（5 030±838）、（5 239±746） K，總平均值為（5 088±827） K。

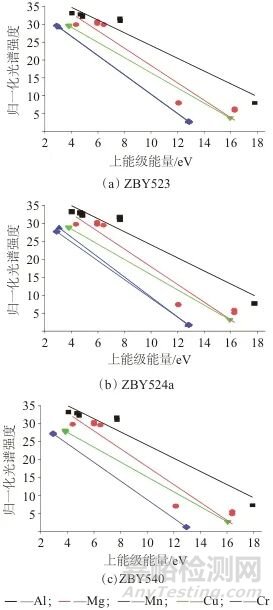

圖6   3種鋁合金樣品的Saha-Boltzmann圖

Fig. 6   The Saha-Boltzmann plots for the three aluminum samples

2.3 局域熱平衡狀態討論

為了確保CF計算的準確性，在信號采集期間，等離子體應接近局域熱平衡狀態，其時長通常在微秒級［9］。然而，緊湊型光譜儀中CCD的最小積分時間通常不小于1 ms，這與微秒的時間尺度不匹配。當用于計算電子溫度的發射譜線的壽命遠短于積分時間時，通過長時間積分計算出的等離子體參數可近似等同于通過可進行納秒級積分的光譜儀獲得的參數［2］。考慮到LIBS研究中通常較短的譜線壽命（數十微秒）和研究中較長的積分時間（1 ms），使用緊湊型光譜儀進行CF計算是合理的。

探討了3個標準以判斷等離子體LTE狀態，即著名的McWhirter標準、熱力學弛豫時間τrel和元素擴散長度λdiff 標準［16］。根據McWhirter標準，達到LTE的必要要求：

(7)

式中：ΔE——計算過程中所用電子躍遷最大能量。計算出LTE最低電子密度約為2.23×1016 cm-3，這意味著根據計算出的結果，可以很容易地滿足McWhirter標準。此外，根據參考文獻［16］中的方程式（18）和（21）計算出τrel和λdiff分別不超過20 ns和0.2 mm，這比等離子體膨脹時間（數十微秒）和尺寸（通常高達2 mm）要短得多，表明該方法產生的等離子體接近LTE狀態。

2.4 定量結果比較

不同數據處理方法對3種鋁合金標準品中5種元素的CF-LIBS定量分析結果見表3。由表3可知，測量值雖然不在標準值的不確定度范圍內，但考慮到CF-LIBS方法的特性（直接分析、沒有構建校準曲線），其總體上符合程度較好，尤其是占比最高的鋁元素。然而，微量元素和痕量元素的定量結果產生了相對較大的偏差，例如ZBY540鋁合金樣品中的銅和鉻，這也是大多數CF-LIBS研究中常見的問題［9］。這可能有兩個原因：首先是由于等離子體參數計算可用的譜線有限，其次是方程（5）要求所有元素質量分?jǐn)?shù)之和為1，那么即使主要元素的小誤差也會導致微量和痕量元素的大誤差。還應注意的是，ZBY540鋁合金樣品中錳的定量信息無法獲得，系由其質量分?jǐn)?shù)低，在譜圖中觀察不到明顯的發射譜線所致。值得注意的是，CF-LIBS方法由于無法構建校準曲線，因此無法評估其檢出限、定量限等常見參數［15］。為了從另一個角度評估其定量分析效果，使用TOGNONI等［15］提出的一種名為dist的方法，更明確地評估了CF-LIBS的定量誤差：

(8)

式中：——CF-LIBS的定量誤差；N——分析元素的總數；i——樣品中所分析的元素種類，i=1；Ci——第i種元素的標準質量分?jǐn)?shù)值（來自標準樣品證書）；Mi——第i種元素的CF-LIBS測量值（通過免定標分析計算得出）；比較不同數據處理方法的定量誤差如圖7所示。從圖7可以看出，測量結果的dist值為1.30%，符合HU等［15］提出的良好結果的標準。

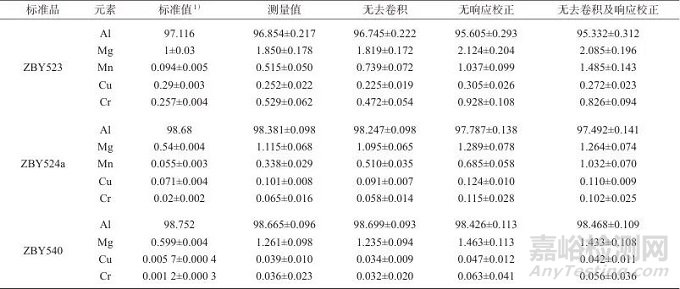

表3   不同數據處理方法的CF-LIBS定量結果

Tab. 3   CF-LIBS quantitative results using different data processing methods ( % )

注：1）標準值中“±”后方數值表示擴展不確定度，包含因子為2；標準物質證書中無鋁元素的不確定度數據。



1—測量值；2—無去卷積； 3—無響應校正； 4—無去卷積及響應校正

圖7　不同數據處理方法的定量誤差

Fig. 7   Quantification error using different methods

此外，為了估計譜峰去卷積和儀器響應校正的影響，表3中同時列出了僅運用上述兩種數據處理方法其中之一或兩者均不使用的計算結果數據。無譜峰去卷積使得定量誤差升高了0.15 %，雖然不明顯，但仍然不能忽視。在無儀器響應校正的情況下，誤差顯著增加了兩倍，而在都沒有采取這兩種校正措施的情況下，誤差甚至高達3.02%，該結果表明靈敏度校準在CF-LIBS分析中的重要性，并且證明了所開發的單通道信號采集和儀器響應校正方法的有效性。



3 結論

基于光纖激光誘導擊穿光譜法進行了免定標定量分析，僅使用單通道光纖來收集等離子體發射光譜，并使用單個緊湊型光譜儀進行色散和記錄譜線。經過背景扣除和譜峰去卷積后，計算得出鋁合金的電子密度為（7.44±1.87）×1016 cm-3，等離子體溫度為（5 088±827） K，在討論了McWhirter標準、熱力學弛豫時間和元素擴散長度的滿足情況后，認為等離子體達到了局域熱平衡狀態。在儀器響應校正后，所測得的元素質量分?jǐn)?shù)與標準值吻合程度較好。經評估，譜峰去卷積僅對CF定量結果產生輕微影響，而靈敏度校正在減少定量誤差方面發揮了相當重要的作用。值得注意的是，微量元素和痕量元素的計算結果仍然與標準值存在相對較大的偏差，另外單通道緊湊型光譜儀有限的光譜采集范圍和較低的分辨率要求樣品光譜相對簡單，以便順利地進行去卷積操作。



盡管如此，隨著CF-LIBS 儀器及相應組件的不斷研發，該問題能夠得到有效解決，但這將需要很長時間，而分析化學方法的改進將是提高 LIBS技術應用性能的有效途徑。開發的方法仍然為CF-LIBS固體分析提供了一種快速、經濟的替代方法，未來將嘗試更多類型的樣品，以驗證其在其它領域的適用性。
