在現代高科技產業中，尤其是汽車電子領域，晶圓切割后的芯片裂紋檢測已成為確保產品高可靠性的核心環節。任何微小的裂紋都可能導致嚴重的安全和責任問題。本文將深入探討晶圓裂紋的類型、檢測方法及預防策略。

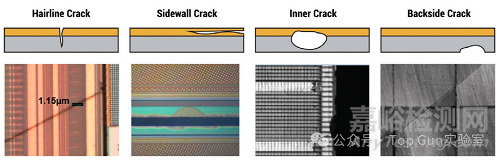

晶圓裂紋主要分為以下幾種類型：

1.發絲裂紋 (Hairline Crack)：出現在芯片表面，通常細小、淺顯，在常規檢測中對比度低，難以發現。

2.側壁裂紋 (Sidewall Crack)：從芯片側壁（邊緣）穿透，與劃片過程密切相關。

3.內部裂紋 (Inner Crack)：與側壁裂紋類似，但可能出現在芯片內部的任何位置，多由生產過程中的應力引起。

4.背面裂紋 (Backside Crack)：起源于晶圓襯底，并可能延伸至多個芯片。

這些裂紋的形態各異，成因復雜，因此需要針對性的檢測和預防措施。

預防與自動化檢測

預防是解決芯片裂紋問題的最佳途徑。對于劃片裂紋而言，這就需要更嚴格地控制劃片過程。通過嚴格控制劃片過程，可以有效減少裂紋的發生。傳統的手動檢測方法效率低下、耗時且易出錯，因此自動化檢測技術變得尤為重要。

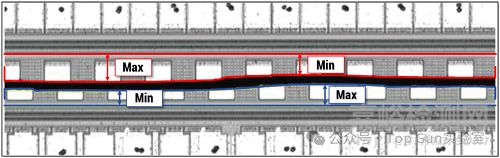

自動化檢測系統能夠精確識別芯片密封環和有源區域，并測量劃片槽的相對位置。這對于優化劃片過程、防止裂紋滲透至有源區域至關重要。隨著汽車行業對產品可靠性要求的不斷提高，自動化劃片槽檢測已成為行業趨勢。

發絲裂紋的增強檢測

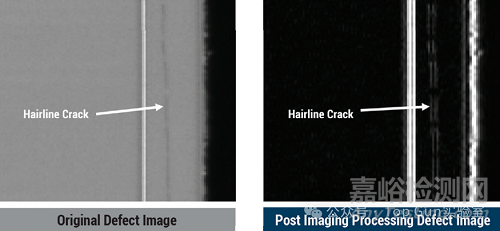

發絲裂紋因其微小和低對比度而難以檢測。為了提高發絲裂紋的可見性，通常會采用先進的圖像處理算法。例如，通過空間濾波技術可以有效提高信噪比，使裂紋的表觀寬度增加一倍，對比度提升4-5倍。

圖像處理算法不僅能增強裂紋的可見性，還能改善芯片邊緣的均勻性，從而提高檢測的準確性，減少誤報。

側壁/內部裂紋的挑戰與紅外成像

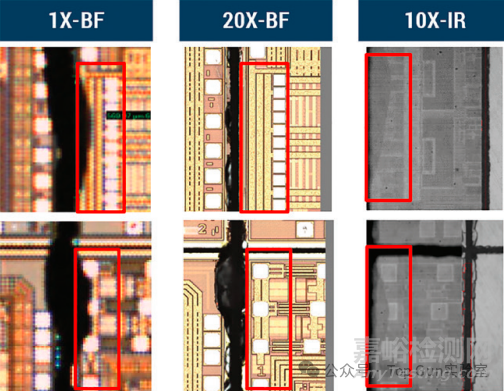

側壁和內部裂紋的檢測更具挑戰性，因?yàn)樗鼈兺ǔＮ挥谛酒砻嫦路?，且容易與崩裂混淆。通過不同放大倍數的圖像觀察，可以發現裂紋的表觀尺寸會隨放大倍數變化，例如在1倍放大時顯得更寬，而在20倍放大時則更小。

為了準確確認這些裂紋的存在和范圍，紅外（IR）成像技術發揮著關鍵作用。紅外光能夠穿透芯片，提供肉眼或可見光無法獲取的內部信息，從而為側壁/內部裂紋的檢測提供可靠的依據。

背面裂紋檢測

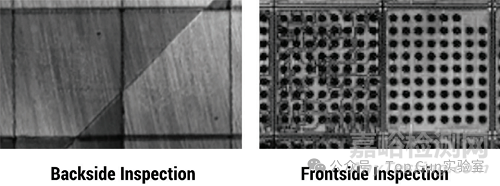

背側裂紋相對較大且容易從背面看到。背側裂紋常?？缭蕉鄠€(gè)芯片，并且與芯片還在支撐它們的膠帶框架上時的劃片過程有關。背面裂紋檢測的挑戰在于在不損壞正面有源區的情況下檢查背面。

隨著半導體技術的發展和應用領域的拓寬，芯片裂紋檢測技術的重要性日益凸顯。通過深入理解不同類型裂紋的特征，結合先進的自動化檢測和圖像處理技術，特別是紅外成像的應用，我們能夠有效提升芯片的可靠性。
