在半導體那如同星辰般精密的微觀世界里，每一次失效都像一樁懸案，考驗著工程師們的智慧與洞察力。前文講到晶圓裂紋檢測，今天我們要分享的，就是關于晶圓裂紋的一個真實故障案例。

故障現象：難以捉摸的“隱形殺手”

一切始于一個棘手的漏電問題。按照常規的失效分析（FA）流程，我們對這顆“問題芯片”進行了全面體檢。

無損分析未見明顯異常：

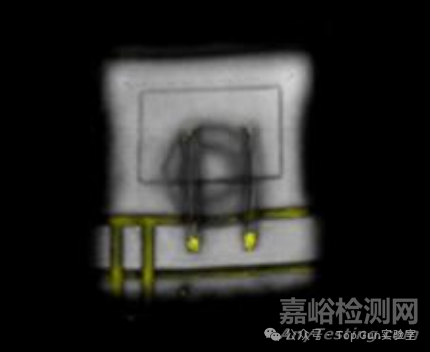

1.IV測試： 芯片管腳存在漏電和短路的情況。2.外觀檢查： 完好如初，在顯微鏡下反復搜尋，也未發現任何典型的裂紋痕跡。3.X-Ray射線檢查： 內部結構清晰，沒有任何裂紋或空洞的跡象。4.C-SAM聲學掃描： 封裝良好，未見分層或其他封裝缺陷。

所有的初步檢查結果都指向“無異常”。然而，芯片的漏電和短路卻是鐵一般的事實。難道，故障會憑空發生？

水落石出：罪魁禍?zhǔn)捉K現形

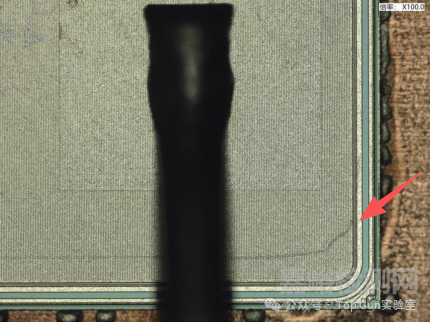

無損分析未發現明顯異常，因此分析員決定進行更深層次的破壞性分析。當芯片被化學開蓋后，真相終于浮出水面——一道隱蔽的芯片裂紋赫然在目！

這道裂紋，正是導致芯片內部電路短路、引發漏電的直接原因。它像一個潛伏已久的“刺客”，完美避開了所有無損檢測手段。同時，開蓋后的芯片并未發現明顯的EOS Burn Mark，因此可初步排除EOS導致芯片過熱燒毀產生裂紋的可能性。

深層思考：探尋裂紋的根源（Root Cause）

找到了直接原因，但對于質量控制而言，更重要的是找到根本原因。

這道裂紋是如何產生的，針對可能性做了羅列：

1.晶圓減薄與切割應力？——晶圓切割（Dicing）的隱匿損傷2.芯片貼裝過程中的機械應力？——貼片（Die Attach）過程中的應力集中3.封裝過程中的熱應力或機械應力？——塑封（Molding）或引線鍵合（Wire Bond）環節的機械沖擊4.還是來自客戶端的組裝應力？——貼片或PCB板彎曲應力

這道裂紋的形成，很可能是在生產或組裝的某個環節，由于潛在的應力過大而埋下的“定時炸彈”。它在初期非常隱蔽，無法被常規手段檢測，但在后續的電性或熱應力下逐漸擴展，最終導致了芯片的失效。
