01整改產品:無線網關

問題描述

依據CISPR 32標準在電波暗室中對該無線網關進行輻射騷擾試驗，在192MHz和216MHz頻點出現超標，不能滿足Class A限值要求。

近場掃描定位EMI干擾源

整改效果

通過近場掃描分析，定位核心板TF卡寫保護信號TF_WP被配置為時鐘輸出，導致輻射超標。調整核心板啟動配置電路參數，將TF_WP配置為GPIO，測試滿足Class A限值要求。

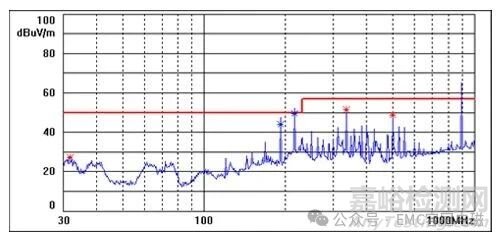

RE輻射騷擾（整改前）

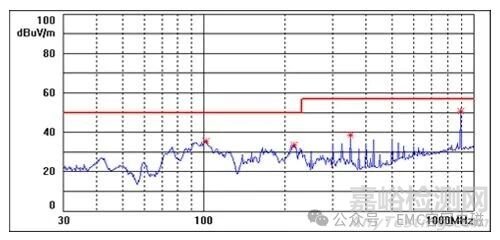

RE輻射騷擾（整改后）

02整改產品:汽車儀表

問題描述

依據ISO11452-4標準進行BCI大電流注入法50mA（等級2）試驗時，在180MHz~230MHz頻段范圍內出現系統復位現象，表現為前面板LED燈持續5～6秒熄滅。

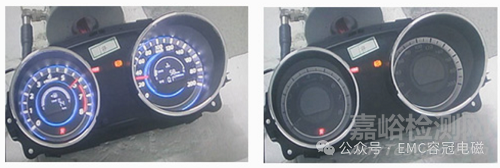

汽車儀表的正常狀態與異常狀態

整改效果

通過分析定位，對控制板上的MCU復位信號增加濾波電容，CAN接口信號進行濾波措施，通過75mA（等級3）BCI大電流注入法試驗。

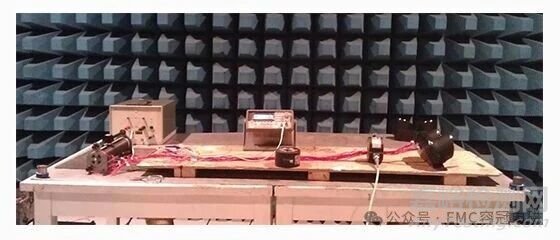

BCI大電流注入法試驗現場

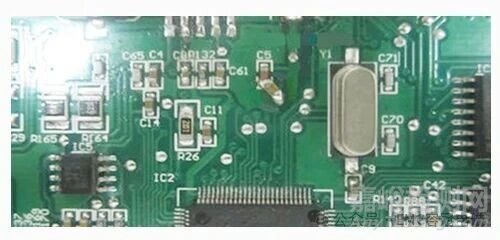

MCU復位線增加濾波電容
