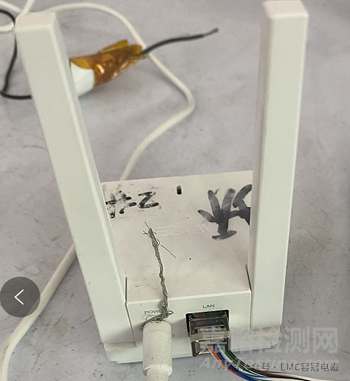

01現象描述

USB、網口、TF卡口、DC口接觸6KV空氣8KV，設備死機，需斷電重啟。

02原因分析

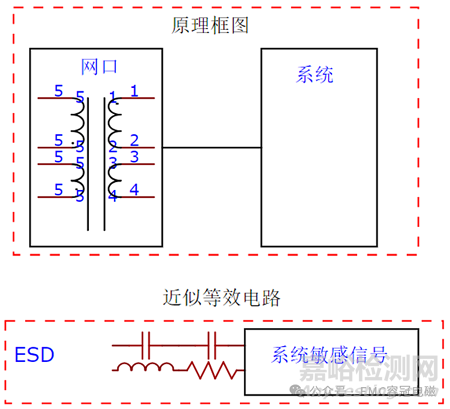

網口TVS器件VC過高：網口原TVS的VC過高，導致耦合到網口信號線的ESD電壓逐級耦合到系統的敏感信號（如CLK Vref,Vcore,Vddr等）超過系統能承受的電壓抖動，引起系統死機。

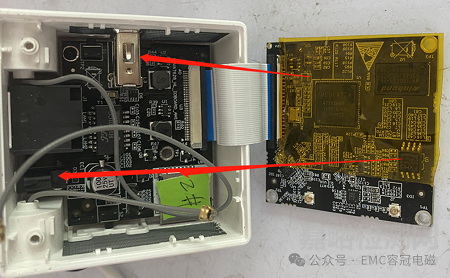

接口板和主控板裝配后距離很近4mm左右，ESD對接口（如USB口）放電后，主控板和接口板有電位差，ESD擊穿空氣二次放電。實測空氣8KV二次側擊穿空氣距離在4-5mm之間（僅做參考）二次放電對主板敏感信號放電后，導致系統死機。

03整改對策

1.將網口更改為BV-SRV05-4再測試明顯改善，如下圖箭頭。

更改為BV-SRV05-4

2.在主控板貼絕緣膠如下圖，測試通過。

注意：絕緣膠不被擊穿，屬于堵的方法。絕緣膠應先做試驗確保不被擊穿。
