2025年1月7日中央軍委裝備發展部頒布GJB 151C-2024，取代GJB 151B-2013, 2025年3月1日起實施。

本文對GJB 151C-2024與GJB 151B-2013相比主要差異進行整理總結，幫助讀者對新版標準快速了解。



01要變化內容概述

除第一章沒有修訂外，其他各章都有變化。

新增4個附錄，新增一個測試項目。



02引用文件的變化

1、刪除的引用文件

GB/T 17626.2《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》

2、增加的引用文件

GB/T 17626.21-2014《電磁兼容 試驗和測量技術 混波室試驗方法》

GB/Z 28890-2012《抗電磁干擾軟磁鐵氧體材料的測量方法》

GJB 1143A-2017《無線電頻譜特性的測量》

3、版本升級的引用文件

GJB 72B-2023《電磁環境效應術語》（A→B）

GJB 8815《電磁兼容測量天線的天線系數校準規范》（GJB/J 5410→GJB 8815）



03術語和定義的變化

1、新增的術語和定義

①設備 equipment

任何可作為一個完整單元，完成單一功能的電氣、電子、機電裝置或元件的集合。[GJB 72B-2023,定義3.19]

②分系統 subsystem

包含兩個或兩個以上集成單元的系統的一部分。

注:分系統可以單獨設計、測試和維護，但不能完全執行系統的特定功能。每一個分系統內的設備或裝置在工作時可以彼此分立，安裝在固定或移動的臺站運載工具或系統中。為滿足電磁兼容性要求，以下均應看作分系統:

a)作為獨立整體行使功能的許多裝置或設備的組合，但并不要求其中的任何一個設備或裝置能獨立工作；

b)設計和集成為一個系統的主要分支，且具有一種功能的設備和裝置的集合。[GIB 72B-2023.定義3.18]

③暴露的甲板下 exposed below deck

艦船外殼內具有電大開口的區域，當這些開口打開時，位于這些空間中的設備和電纜將暴露在外部電磁環境中。另外還包括用屏蔽效能不如平臺結構的材料所包圍的空間，包括并不限于機庫、船艙、潛艇壓力艙外的上層建筑內部、系泊臺、進氣室和排氣室等。

④天線端口 antenna port

發射機、接收機或放大器用于發射和/或接收射頻能量的任何連接器、端子或波導?？梢灾苯舆B接天線，也可以通過天線耦合器、功率分配器、放大器等間接連接到天線。

⑤互連電纜 interconnecting cable

分系統或設備殼體外的所有導線集合，不包括主電源線。分類如下

a)電源線:提供電源的導線集合，不包括主電源線。

b)信號線:除電源線外的互連導線集合。

[GJB 72B-2023.定義8.85]

⑥占用帶寬 occupied bandwidth

發射能量所占用的頻帶寬度。

注:在低于該帶寬的下限頻率和高于該帶寬的上限頻率兩端所發射的平均功率均等于給定發射總平均功率的指定百分?jǐn)?shù)。除非另有規定，該百分?jǐn)?shù)取0.5%。[GJB 72B-2023,定義6.120]

⑦軍械 ordnance

含有一個或多個電爆裝置的武器系統、彈藥、安全和應急裝置及其他設備。[GJB 72B-2023，定義7.55]

2、修改的術語和定義

①甲板上 above deck(151C)

艦船外殼外的、持續暴露于外部電磁環境中的所有艦上區域。

②甲板上 above deck(151B)

艦船上除甲板下以外的區域，通常指艦船上的非屏蔽部位。

安全性關鍵設備和分系統safety critical equipment and subsystems(151C)

性能降級可能導致人員死亡或嚴重傷害、運載工具或平臺損毀的設備和分系統。按訂購方的要求來確定設備和分系統是否屬于此類產品。

③安全性關鍵設備和分系統 safety critical equipment and subsystems(151B)

性能降級可能導致人員傷亡、運載工具或平臺損毀的設備和分系統。

3、刪除的縮略語

AC -- 交流

BIT -- 機內自檢

DC -- 直流

EMC -- 電磁兼容性

EMI -- 電磁干擾

GTEM -- 吉赫茲?rùn)M電磁波

TEM -- 橫電磁波

TPD -- 終端保護裝置

4、增加的縮略語

ESD -- 靜電放電

FFT -- 快速傅立葉變換

5、修改的縮略語

EIRP -- 等效各向同性輻射功率(151C)

ERP -- 有效輻射功率(151B)



04一般要求的變化

4.2.1 濾波(僅適用于海軍)

對于50Hz的設備，減小了線—地電容量:

應盡量少用線—地之間的濾波器。當必須使用線—地濾波器時，應對各線—地的電容量進行限制。對于50Hz的設備，應小于0.1μF→0.07μF。

4.3.6.2 金屬接地平板

在屏蔽室外測試時，增加了地面金屬接地平板在測試配置邊界的每個方向上

至少應超過的距離:

在屏蔽室外測試時，地面金屬接地平板在測試配置邊界的每個方向上至少應超過1.5m→2.5 m。

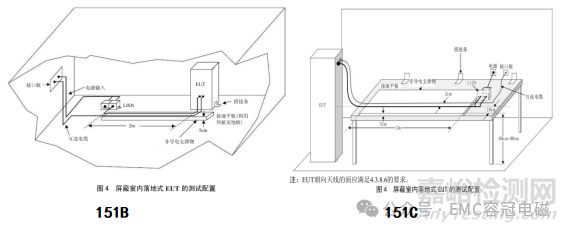

4.3.9.7 EUT電纜的結構和敷設

增加了大型EUT電纜敷設要求:

當EUT為大型機柜，電纜從頂部或靠近頂部走線時，電纜應下垂至測試臺接地平板，平行于邊界前緣走線2m。當EUT為落地式設備，電纜從頂部走線時，應使電纜下垂至測試臺接地平板，平行于邊界前緣走線2 m;當電纜從底部走線，則應將其向上引至測試臺接地平板，平行于邊界前緣走線2m。

4.3.9.7 EUT電纜的結構和敷設

增加了用外置電源適配器供電的EUT電源線敷設要求:

對于用外置電源適配器供電的EUT，其輸入主電源線按上述要求布置;其輸出電源線也將2m長度的電源線(超過2 m長時，按“Z”字形在中部折疊為2 m長;不夠2m長度時按實際長度展開)與試驗配置前邊沿平行布置后接至EUT本體。

4.3.11.1 測試設備的使用概述

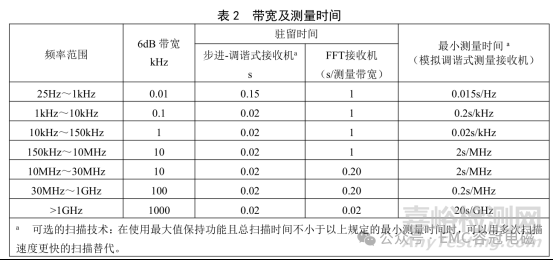

增加了FFT接收機的測量帶寬設置要求:

對于使用快速傅立葉變換(FFT)時域測量技術的接收機(以下簡稱FFT接收機)，只要其用戶界面如同步進調諧接收機那樣，能對表2的參數直接控制和驗證，且不能直接控制FFT功能時，則也允許使用FFT接收機進行測試。表2中規定的駐留時間為總的采樣時間，不包括任何處理時間。

4.3.11.5.2 敏感度信號的調制

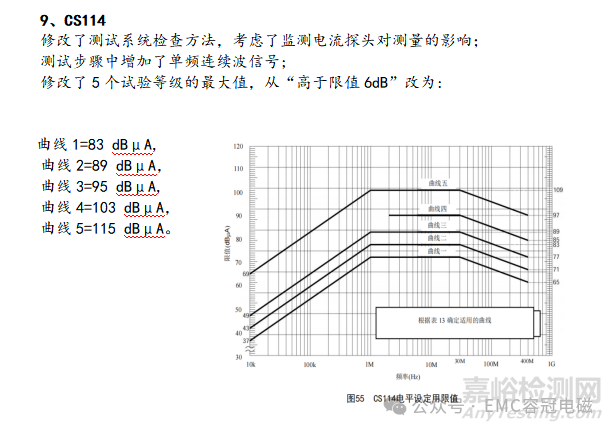

增加了調制脈沖的上升時間/下降時間要求，另外，CS114敏感度測試信號增加單頻連續波信號。

CS114和RS103的敏感度測試信號用1kHz、50%占空比的脈沖進行調制(開/關比不小于40 dB)，調制脈沖的上升時間和下降時間不大于20ns。上升時間和下降時間指脈沖瞬時值分別從脈沖10%幅值到90%幅值、從脈沖90%幅值到10%幅值所經歷的時間間隔。

CS114的敏感度測試信號采用1kHz、50%占空比的脈沖調制信號和單頻連續波信號。RS103的敏感度測試信號采用1kHz、50%占空比的脈沖調制信號。脈沖調制信號開/關比不小于40dB，調制脈沖的上升時間和下降時間不大于20ns;上升時間和下降時間指脈沖瞬時值分別從脈沖10%幅值到90%幅值、從脈沖90%幅值到10%幅值所經歷的時間間隔。

4.3.11.5.2敏感度信號的調制

GJB 151B/GJB 151C標準中均有如下描述：

如果訂購方另有規定，可采用訂購方規定的調制方式，因此，鼓勵各方根據裝備所處電磁環境，研究最合適的敏感度信號的調制方式。

4.3.12 測試設備的計量

修改了部分測試設備的計量周期:

本標準測量所要求的測試設備和附件應按國家和軍隊有關規定計量除非另有規定，天線、電流探頭、LISN等無源裝置及測量路徑中的其他裝置每?jī)赡陸?yīng)至少計量一次，桿天線和電場探頭等有源裝置應每年計量。(GJB151C)



05詳細要求的變化

測試項目對各安裝平臺的適用性

修改了測試項目對部分安裝平臺的適用性:

a)增加對陸軍飛機的備注，主要指旋翼類飛機;

b)刪除空間系統中的導彈平臺;

c)CS106對飛機平臺的適用性由S調整為A;

d)CS112對飛機、空間系統和地面平臺的適用性由L調整為A;

e)增加CS117對各安裝平臺的適用性，

f)RS101對海軍地面平臺的適用性由A調整為L(zhǎng);

g)RS105對陸軍飛機平臺的適用性由L調整為S，對空軍飛機、陸軍地面和空間地面平臺的適用性由/修改為S;

h)在表的說明中強調了:本標準中陸軍、海軍、空軍不是指訂購方，而是依據使用場景確定的平臺。

1、CE101

限值

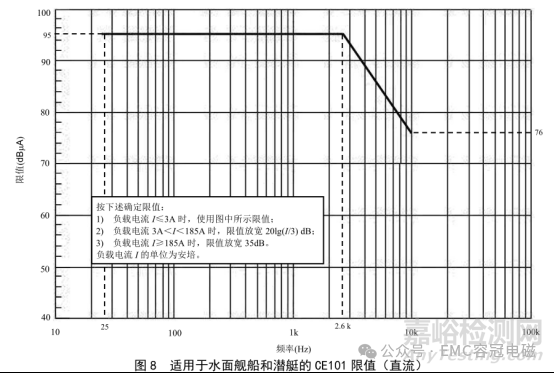

明確了水面艦船平臺直流供電設備的適用限值:電源線傳導發射應不超過圖8～圖11中的限值，其中圖8～圖10適用于水面艦船和潛艇，圖11適用于海軍ASW飛機、陸軍飛機(包括機場維護工作區);當訂購方有規定時，圖11還適用于空間系統。

測量系統檢查

1)分別將1→1.1 kHz、3 kHz和10→9.9 kHz檢查信號施加到電流探頭，信號電平至少低于限值6 dB:

2)用示波器和電阻器測量電流電平，同時檢查電流波形是否是正弦波;

EUT測試

對三相電源，計算限值所用公式中的電流明確為基波線電流:

直接采用圖13中電流探頭在基波上的測量數據作為基波電流(I基)。對多相電源，使用上述在每根電源線上測得的I基分別計算每根電源線各自的限值。直流負載電流的大小可以用帶直流電流測量功能的卡鉗類儀表測量(GJB151C)。

基波電流的大小可以直接采用上述電流探頭在基波頻率上的測量數據;直流負載電流的大小可以用帶直流電流測量功能的卡鉗類儀表測量(GJB151B)。

2、CE102

限值

明確了限值放寬公式中的額定電壓:

單相電源時，額定電壓指相電壓;多相電源時，額定電壓指線間電壓。

對于限值放寬公式計算結果就近取整:

額定電壓U=28V～440V時，限值在基本限值基礎上放寬10lg(U/28)dB后并就近取整，U單位為伏特。

測試系統檢查

1）在LISN電源輸出端施加頻率分別為10→10.5kHz和100kHz、電平為90dBuV的信號電平。用高阻示波器確認信號是正弦波。斷開LISN與T型同軸連接器的連接，使用輸入阻抗為50 Ω的示波器測量T型同軸連接器上的電壓。示波器在上述有LISN時所測電壓(示波器高阻)與無LISN時所測電壓(示波器50Ω)的比值為:在10→10.5kHz時，比值等于-14dB(+1dB/-2dB):在100kHz時等于-3dB(+1dB/-2 dB)；

2）信號發生器輸出信號到LISN電源輸出端，其頻率為10→10.5kHz、100kHz、2→1.95MHz和10→9.8MHz，電平至少低于限值6 dB。在10→10.5kHz和100kHz，用示波器確認其為正弦波并測量信號有效值電平。在2→1.95MHz和10→9.8MHz，直接使用從50Ω信號發生器輸出的信號電平。

3、CE106適用范圍

新增對于使用有源天線、天線阻抗不是50Ω的設備和分系統，優先采用RE103進行測試的說明：

對于使用有源天線、天線阻抗不是50Ω的設備和分系統，優先采用RE103進行測試。

引入了“占用帶寬”的概念：

本項目中，有關發射狀態部分的內容在EUT占用帶寬或(基波±5%)的頻率范圍不適用，具體范圍取二者中的頻率范圍較大者。(GJB151C)

本項目中有關發射狀態部分的內容不適用于EUT發射信號帶寬或基頻的

±5%頻率范圍(取大者)。(GJB151B)

對于海軍艦船平臺，對其測試頻率范圍內的豁免頻段和限值進行了修改:

對于水面艦船上峰值發射功率大于1kw的發射機，先將上述(基波±5%)的頻率范圍按式(1)擴展，然后取EUT占用帶寬或f擴中的較大者。

f擴=±f×(0.05+(0.001/dB)×(PtPk[dBm]-60[dBm])......(1)

式中:

f擴——擴展后的頻率范圍;

f ——發射機的發射頻率;

PtPk——發射機的峰值發射功率。

4、CE107

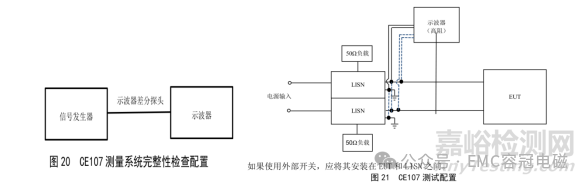

增加了測試系統檢查方法，完善了測量方法中示波器探頭的測量位置;

將示波器電壓探頭按如下方式連接，探頭距離LISN 電源輸出端子不超過5cm。

a)對于直流電源，示波器探頭分別在正極線與零伏回線之間、正極線與LSN接地端于之間、零伏回線與LSN接地端子之間連接:

b)對于單相電源，示波器探頭分別在相線與零線之間、相線與LISN 接地端子之間、零線與 LISN接地端于之間連接:

c)對于三相交流電源，示波器探頭分別在各相之間(A-B、A-C、B-C)、各相與LISN接地端子之間連接。有中線時，還要在各相與中線之間、中線與LSN接地端子之間連接。

5、CS101 增加了頻域測試法

本標準規定了兩種監測注入信號的方法。方法一，時域法，用示波器監測注入信號的大?。环椒ǘ?，頻域法，用傳感器（例如紋波探頭）和測量接收機監測注入信號的大小，其中的傳感器將接收機與EUT的電源電隔離，降低電平以保護接收機。

6、CS102/CS103/CS104/CS105/CS109

 增加了測試系統檢查方法

詳細連接示意圖見標準GJB 151C-2024里對應的示意圖。

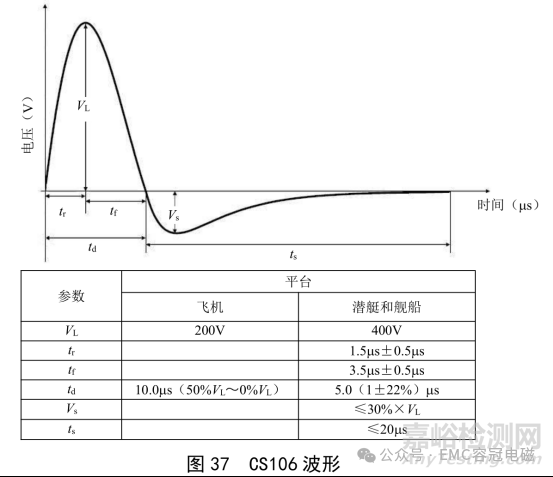

7、CS106 修改了適用范圍和限值要求

水面艦船和潛艇:峰值電壓VL為400V，持續時間為5µs;

飛機:峰值電壓VL為為200V，持續時間為10µs;

其他:由訂購方規定。

8、CS112

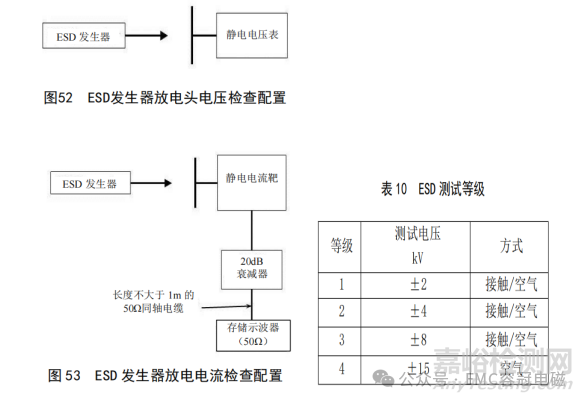

增加了測試系統檢查方法，修改了測量方法，由原來的偏向于電壓的ESD試驗修改為偏向于電流的ESD試驗;修改了限值等級。

10、CS117 電纜和電源線雷電感應瞬態傳導敏感度

新增項目。

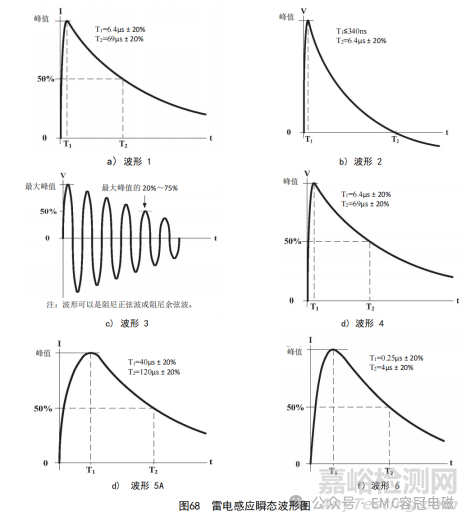

針對不同的平臺結構阻抗，規定了6個測試波形;針對設備的安裝部位，規定了內部設備等級和外部設備的測試電平、最大電平。

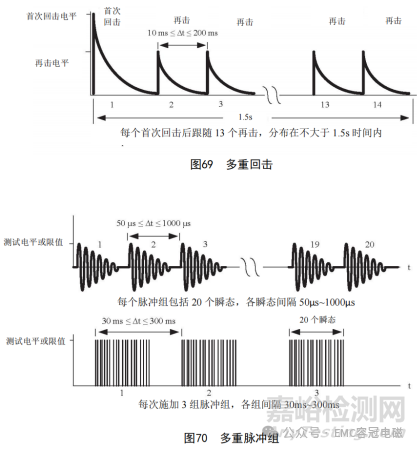

分別給出了CS117多重回?fù)艉投嘀孛}沖組的雷電測試方法和限值電平要求;用注入探頭將脈沖注入到受試電纜。

11、RE102

200MHz以上，天線的放置位置應足夠多，以使接收天線的3dB波瓣覆蓋每個EUT殼體的整個側面(包括高度和寬度)即規定長度的電纜。

天線的高度:

GJB 151B:1.2m

GJB 151C:默認1.2m，但天線高度隨EUT高度調整

12、RE103

修改內容與CE106類似，對于水面艦船平臺，測試頻率范圍內的豁免頻段和限值進行了修改；

對于海軍艦船平臺，對其測試頻率范圍內的豁免頻段和限值進行了修改:

對于水面艦船上峰值發射功率大于1kW的發射機，先將上述(基波f擴=±f×(0.05+(0.001/dB)×(PtPk[dBm]-60[dBm])......(1)

式中:

f擴——擴展后的頻率范圍;

f ——發射機的發射頻率;

PtPk——發射機的峰值發射功率。

13、RS103

200MHz以上，天線的放置位置應足夠多，以使輻射天線的3dB波瓣覆蓋每個EUT殼體的整個側面（包括高度和寬度）。

2)不低于 200 MHz

可能需要較多的天線位置數，如圖91所示。按如下確定天線位置數N:

-對 200 MHz～1GHz的測試，天線的放置位置應足夠多:以使每個EUT 殼體的整個區域(高度和寬度)、端接電線/電纜的首個35cm 線段都處在天線的3dB 波瓣寬度內;

-對不低于1GHz的測試,天線的放置位置應足夠多,以使每個 EUT 殼體的整個區域(高度和寬度)及其端接電線/電纜的首個7cm線段都處于天線的3dB 波瓣寬度之內。

b)按 5.24.3.2.2)b)保持電場傳感器的布置。

注:35 cm接近200 MHz的1/4波長;7cm接近1GHz的1/4波長。



06附錄的變化

1、附錄A(資料性附錄)應用指南

對測試項目的限值設定進行了說明，便于基于實際應用情況對限值進行調整。

A.1 概述

按照本標準4.1，本標準允許對相關的項目要求進行剪裁。

對于大多數設備和分系統，為了保證其電磁兼容方面的降額設計充分有效，降低系統測試、平臺使用敏感問題風險,提高平臺在實際電磁環境條件下的可靠性保障水平,一般不建議在設備和分系統設計、研制及驗收階段就降低本標準統一規定的敏感度限值要求。如果已經預計到設備和分系統在實際平臺安裝中受到的干擾高于限值要求，則應在標準規定統一限值的基礎上對限值進行相應的調整，以適應更嚴酷的電磁環境。

對涉及多平臺的設備和分系統，例如設備安裝在飛機內部，同時飛機的平臺是艦船的情況，需要考慮這兩種平臺的所有適用項目，對同一項目，從中選擇最嚴酷的要求。

以下對部分項目的限值設定情況進行了說明，列出了剪裁時主要考慮的因素。

2、附錄B(資料性附錄)電源線對地電容器電容量的測量方法

針對4.2.1提供了電容器電容量的測量方法。

測試要求和配置圖參考標準附錄B。

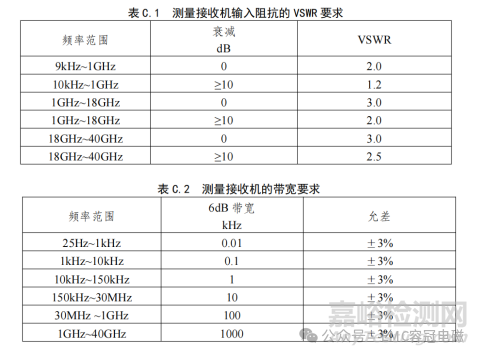

3、附錄C(規范性附錄)測量接收機規范

規定了用于傳導發射和輻射發射測量的帶有峰值檢波器的測量接收機（即電磁干擾接收機和有無預選器的頻譜分析儀）的最低要求。

參考了:

JJF(軍工)132-2017《EMI測量接收機校準規范》

ANSIC63.2-2016《頻率范圍為9kHz至40GHz的電磁干擾和場強測量?jī)x器規范》

CISPR16-1-1《無線電干擾和抗擾度測量?jī)x器和方法規范:第1-1部分:無線電干擾和抗擾度測量?jī)x器和設備》



07結語

除第1章外，修改了其他所有的章節和附錄;共有22個測試項目，其中CS117“電纜和電源線雷電感應瞬態傳導敏感度”為新增項目;CS101增加了頻域監測法;原21個測試項目?jī)?nèi)容均有不同程度的修改，涉及限值和測試方法、測試系統檢查方法以及一些細節的描述，新增四個附錄。

希望通過此文讓讀者快速了解GJB 151C-2024與GJB 151B-2013之間的差異，GJB 151C-2024新增的測試項目和系統檢查方法等內容。
