在實際運行中，由于波動性負荷率因數低，無功功率變動量相對較大，并且功率波動性負荷是引起電壓波動的主要原因。
●電弧爐等波動性負荷則會引起供電點出現連續電壓波動，并且是無規律的隨機電壓波動
●軋鋼機和絞車等負荷電動機頻繁啟動和焊機等負荷間歇通電，會引起時常電壓波動，并且是有一定規律的周期電壓波動
●此外，還有下列故障可能引起閃變
①系統發生短路故障，引起電網電壓波動和閃變
②系統設備自動投切時產生操作波等影響
③系統遭受雷引起的電網電壓波動等
02電壓波動和閃爍產生的危害
●照明燈光閃爍，影響人的視覺
●電視機的畫面不穩定
●電動機的轉速不穩定
●電壓波動對敏感的工藝過程或試驗結果產生不良影響
●導致電子儀器和設備，計算機系統，自動控制生產線以及辦公自動化設備等不正常工作或受到損壞
●導致以電壓相位角為控制指令的系統控制功能紊亂，致使電力電子換流器換相失敗等
03電壓波動和閃爍基礎內容
電壓波動定義

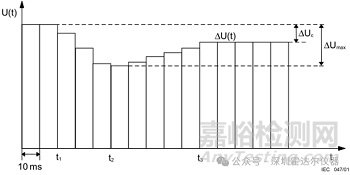

理想供電系統電壓恒定不變。實際電壓偏離標稱值的 現象稱電壓變動。這里強調有效值電壓變動（以區別瞬時電壓變動）：
有效值電壓U（t）是指測試的標稱電壓的有效值
電壓變化特性△ U（t）穩態電壓變動值
最大電壓變化特性△ Umax 是指最大與最小電壓有效值之差
穩態電壓變化△ Uc 測試電壓穩定一定時間的電壓
穩態電壓變化△ Uc

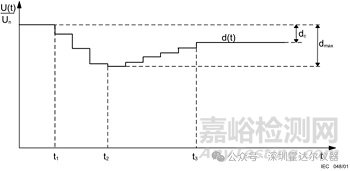

相對電壓變化特性d（t）
最大相對電壓變化dmax
相對穩態電壓變化dc
電壓波動限制的運用
穩態電壓變化△ Uc
相對電壓變化特性d（t）
最大相對電壓變化dmax
相對穩態電壓變化dc
IEC相關標準規定：
dc不超過3.3%；
dt超過3.3%的持續時間小于等于500ms；
dmax不超過4%；6%；7%
●由電壓波動照成燈光的閃爍，其專業術語成為閃變（有時候也成為電壓閃變），因此說，閃變是電壓波動引起的有害結果，是指人對照明亮度波動的主觀視感，他不屬于電磁現象。
嚴格講用電壓閃變這一術語從概念上是混淆的。
閃爍的限值
短時間閃變值P st short term severity， Pst衡量短時間（若干分鐘） 內閃變強弱的一個統計量值。P st ＝1為閃變引起視感刺激性的通常限值。
長時間閃變值P lt long term severity， Plt由短時間閃變值Pst 推算出， 反映長時間（若干小時）閃變強弱的量值。
*觀察時間對Pst，Tp=10min對Plt ，Tp=2h
手動開關電壓波動測試
用統計的方法測量dmax：
●按照順序測試24次啟動
●開始測量 Ø接通EUT
●在1min的測量間隔是EUT在正常情況下盡可能長時間運行
●在1min的測量間隔結束前切斷EUT并確定下一次測試之前其內部恢復原狀
●開始下一次測試
●去掉最高和最低的結果，取剩下的22個值算出平均值

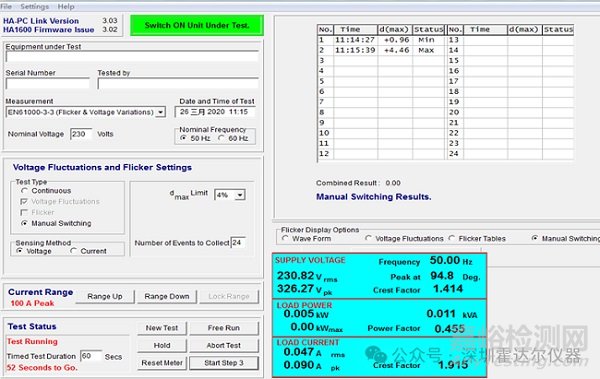

手動開關電壓波動測試數據示例
