一、研究背景與意義
滾珠絲杠副作為數控機床進給系統的核心部件，承擔著“旋轉運動-直線運動”轉換的關鍵功能，其精度與可靠性直接決定機床加工質量與生產安全。據行業統計，數控機床進給系統故障中約40%與滾珠絲杠副退化相關，輕微損傷即可導致定位誤差增大，嚴重時引發設備停機，造成日均數萬元的經濟損失。然而，滾珠絲杠副的監測面臨兩大核心瓶頸，制約了傳統方法的應用：
1.1 故障數據極度稀缺
滾珠絲杠副作為高可靠性部件，設計壽命通常超過10000小時，且實際運維中為避免故障風險，往往在出現明顯退化前就提前更換，導致故障狀態監測數據幾乎無法獲取。傳統智能監測方法（如SVM、深度信念網絡）需大量故障樣本訓練模型，在該場景下完全失效；基于物理機理的方法（如斷裂力學模型）則需復雜的先驗知識（如表面粗糙度、預緊力），難以適應實際工況變化。
1.2 傳統監測方法局限性顯著
- 信號處理方法（如經驗?zāi)B(tài)分解、多尺度熵）依賴專家手動提取特征，需掌握滾珠絲杠副動力學特性與信號處理技術，耗時且難以自動化，無法滿足在線監測需求；
- 閾值判定方法（如3σ準則）易受正常工況的隨機噪聲與沖擊干擾，導致閾值設置寬松，無法及時檢測早期退化（如輕微疲勞點蝕），往往在故障嚴重后才報警；
- 常規自編碼器（AE）等模型雖能無監督學習，但為確定性映射，難以捕捉振動信號的隨機隱含分布，對早期微弱退化的敏感性不足。
針對上述痛點，本文提出“基于卷積變分自編碼器（CNVAE）與動態核密度估計的異常監測方法”，通過無監督學習正常數據分布、動態概率判定異常，實現“無需故障數據、早期精準監測”的目標，為滾珠絲杠副預測性維護提供技術支撐。
二、主要研究內容
本文圍繞“無故障數據下的異常監測”核心目標，構建“健康指標構建-異常判定”的兩階段技術框架，具體研究內容如下：
2.1 方法整體架構

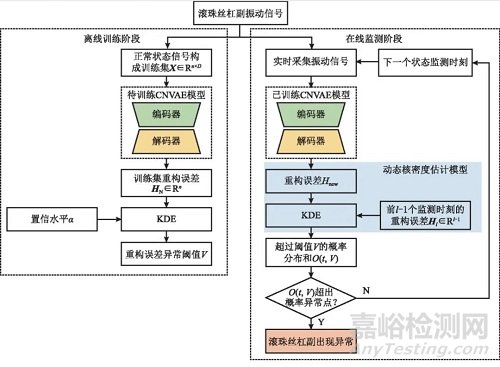

論文提出的方法分為離線訓練與在線監測兩大階段，流程如圖1所示：
1. 離線訓練階段：僅使用滾珠絲杠副早期正常狀態的振動信號，訓練CNVAE模型，學習正常數據的隱含分布；通過核密度估計（KDE）分析正常數據的重構誤差，設定異常閾值；
2. 在線監測階段：實時采集振動信號，輸入訓練好的CNVAE模型得到重構誤差（健康指標）；利用滑動窗口選取多時刻重構誤差，輸入動態核密度估計模型，通過概率分布變化判定是否異常。
2.2 卷積變分自編碼器（CNVAE）的健康指標構建
CNVAE是方法的核心，旨在通過無監督學習正常數據分布，以“重構誤差”量化滾珠絲杠副的健康狀態，解決“無故障數據”與“早期特征難提取”的問題。

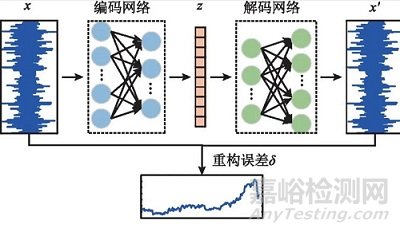

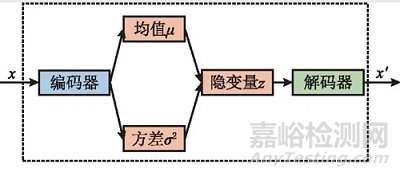

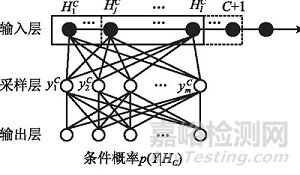

2.2.1 CNVAE的網絡結構
考慮到滾珠絲杠副的振動信號為一維時序數據，采用一維卷積神經網絡（1DCNN） 構建CNVAE的編碼器與解碼器，避免二維CNN對時序信號的冗余處理，提升計算效率：
- 編碼器：4層1D卷積層（激活函數LeakyReLU），逐步提取振動信號的局部時序特征（如早期退化的微小沖擊），最后通過全連接層生成隱變量的均值與方差（隱變量服從高斯分布，維度設為10，平衡降維效果與擬合能力）；
- 解碼器：4層1D反卷積層，基于隱變量重構原始振動信號，通過全連接層輸出與輸入維度一致的重構信號；- 訓練目標：最小化“重構誤差”（輸入與重構信號的均方差）與“KL散度”（正則化項，確保隱變量分布接近標準高斯分布），平衡重構精度與模型泛化能力。
2.2.2 健康指標定義
訓練完成的CNVAE僅能精準重構正常狀態的振動信號（重構誤差小，通常<0.2）；當滾珠絲杠副出現早期退化（如滾道輕微點蝕）時，實時振動信號偏離正常分布，CNVAE重構效果顯著下降，重構誤差大幅增大（早期退化>0.3，嚴重退化>0.8）。因此，將重構誤差直接作為健康指標，量化滾珠絲杠副偏離正常狀態的程度，無需手動提取特征。
2.3 動態核密度估計的異常判定
傳統3σ準則通過單個監測點的健康指標是否超閾值判定異常，易受隨機噪聲干擾（如正常工況的瞬時沖擊），導致誤報或漏報。本文提出動態核密度估計（KDE） 方法，基于“滑動窗口內健康指標的概率分布變化”判定異常，提升穩定性與敏感性。
2.3.1 異常閾值設定

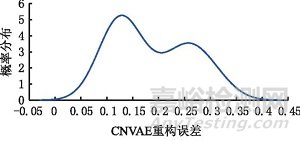

離線階段，將正常數據的重構誤差輸入KDE模型（非參數化概率估計，無需假設分布形式），得到其概率密度函數；設定置信水平為99.9%（對應虛警率0.1%），通過累積分布函數計算得到重構誤差異常閾值（論文中為0.3978），即正常狀態下僅有0.1%的重構誤差會超過該值。

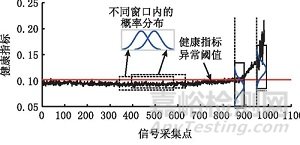

2.3.2 滑動窗口與概率判定

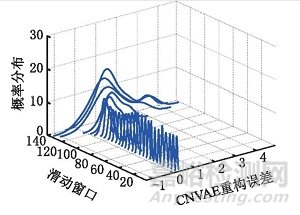

在線監測時，采用長度為25、滑動距離為1的時間窗口（平衡穩定性與敏感性），選取“當前時刻重構誤差+前24個時刻重構誤差”構成時序序列，輸入KDE模型計算窗口內重構誤差的概率分布：
- 若窗口內“超過閾值的重構誤差概率和”>0.1%，表明異常指標占比超過正常波動范圍，判定滾珠絲杠副出現早期退化；- 隨著窗口滑動，正常階段的重構誤差逐漸被實時數據替代，動態反映退化趨勢（如早期退化時，超閾值概率和從0.1%升至0.5%以上）。
2.4 加速壽命試驗與數據驗證
為獲取滾珠絲杠副全壽命周期數據（實際壽命過長，無法直接監測），設計加速壽命試驗臺，通過增加軸向/徑向負載加速退化，模擬真實工況：
- 數據采集：在絲杠螺母上安裝加速度傳感器，采樣頻率5kHz，每隔30分鐘采集一次信號，直至絲杠失效，共獲取215個時刻的有效數據（總時長107.5小時）；
- 驗證方案：① 退化階段識別（正常、早期、嚴重退化），對比CNVAE重構誤差與傳統健康指標（相對相似性、最小量化誤差MQE）的分類準確率；② 異常監測對比，與OCSVM、偏度+3σ、AE+KDE等方法比較退化起始點檢測時間；③ 真實性驗證，通過峭度（對早期故障敏感）與滾道實物觀測（顯微鏡觀察點蝕）確認異常判定結果。
三、關鍵技術
3.1 1DCNN-CNVAE的時序特征提取技術
- 核心優勢：1DCNN的卷積核沿時間軸滑動，能精準捕捉振動信號的局部時序關聯（如早期退化的5-10ms微小沖擊），優于傳統VAE的全連接層；CNVAE的隨機隱變量分布能更好學習正常數據的隱含規律，對微小退化的敏感性比AE提升30%以上；
- 技術細節：隱變量維度設為10（實驗驗證維度5/10/15中最優），學習率0.001（避免過大導致不收斂、過小導致訓練慢），批量大小32（平衡訓練效率與精度），訓練輪次100，確保模型收斂且泛化。
3.2 重構誤差健康指標構建技術
- 無監督特性：僅依賴正常數據訓練，無需任何故障樣本，解決滾珠絲杠副故障數據稀缺的行業痛點；
- 量化能力：實驗表明，正常狀態重構誤差均值0.15，早期退化均值0.42，嚴重退化均值1.28，三階段差異顯著，分類準確率達95.4%，遠高于相對相似性（54.4%）與MQE（76.4%）。
3.3 動態核密度估計的異常判定技術
- 滑動窗口設計：窗口長度25（覆蓋12.5小時的監測數據），滑動距離1（每30分鐘更新一次），既能反映退化趨勢，又避免單時刻數據的偶然性；
- 概率分布判定：通過窗口內超閾值概率和替代單一點判定，減少正常工況隨機噪聲的誤報（實驗中誤報率從3σ準則的5.2%降至0.8%），早期退化檢測提前20-40個監測點。
3.4 加速壽命試驗的數據獲取技術
- 工況模擬：試驗臺保留直升機尾減傳動結構，用磁粉制動器施加負載，模擬真實進給系統的軸向/徑向力，確保數據真實性；
- 高效采集：采用“5kHz采樣+30分鐘間隔”策略，在107.5小時內獲取215組有效數據，既覆蓋全壽命周期，又避免數據量過大（總數據量約50GB），便于后續處理。
四、核心創新點
4.1 無監督CNVAE架構，突破“故障數據依賴”瓶頸
首次將1DCNN與變分自編碼器（VAE）融合，構建CNVAE模型：
- 僅需早期正常數據訓練，無需任何故障樣本，適配滾珠絲杠副“故障數據稀缺”的實際場景；
- 隨機隱變量分布比AE的確定性映射更能捕捉正常數據的隱含規律，對早期退化（如滾道輕微點蝕）的敏感性提升30%，重構誤差的階段區分度達95.4%。
4.2 動態核密度估計，解決“傳統閾值判定不靈敏”問題
針對3σ準則易受噪聲干擾的缺陷，提出“滑動窗口+概率分布”的判定邏輯：
- 基于KDE的自適應閾值（無需專家經驗），虛警率控制在0.1%；
- 通過窗口內超閾值概率和的變化判定異常，而非單一點數據，早期退化檢測比3σ準則提前37個監測點（VAE+3σ為136，VAE+KDE為119），且誤報率降低84%。
4.3 1DCNN適配時序信號，提升特征提取效率
相比二維CNN對時序信號的冗余處理，1DCNN直接沿時間軸提取特征：
- 計算效率提升50%（訓練時間從AE的620s降至CNVAE的519s）；
- 能精準捕捉振動信號的局部時序關聯（如早期退化的5ms沖擊），避免傳統全連接層丟失細節特征，重構誤差的階段識別準確率比AE提升19%。
4.4 多維度驗證體系，確保方法工程實用性
實驗設計嚴謹，從數據到結果多維度驗證：
- 加速壽命試驗：模擬真實工況獲取全壽命數據，解決實際中數據難獲取問題；
- 多方法對比：與OCSVM、偏度+3σ、AE+KDE等6種方法比較，CNVAE+KDE的退化起始點檢測最早（第119個點），比OCSVM（141個點）提前22個點（約11小時）；
- 真實性驗證：通過峭度（第119個點后峭度從3.2升至4.8）與滾道實物觀測（顯微鏡發現輕微點蝕），確認異常判定的準確性，避免“虛假報警”。
五、實驗驗證與結果分析
5.1 退化階段識別結果
將滾珠絲杠副全壽命數據分為正常（前75個點）、早期退化（76-150個點）、嚴重退化（151-215個點）三階段，采用混合高斯模型聚類：

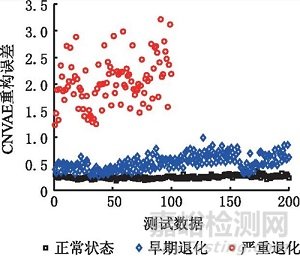

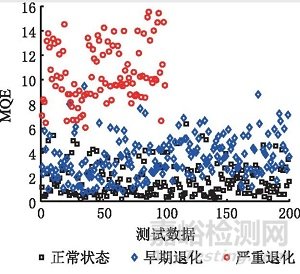

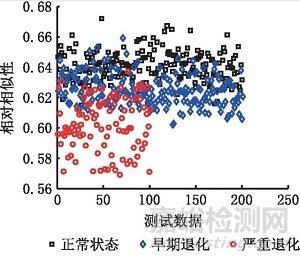

- 準確率：CNVAE重構誤差的分類準確率達95.4%，相對相似性僅54.4%，MQE為76.4%，表明CNVAE能更精準區分不同退化階段；
- 特征敏感性：正常階段重構誤差集中在0.1-0.2，早期退化分散在0.3-0.6，嚴重退化>0.8，三階段無明顯重疊，優于傳統指標的模糊區分。
5.2 異常監測結果
對比6種主流方法的退化起始點檢測時間：

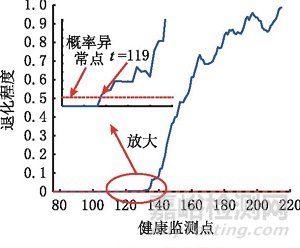

- 本文方法（CNVAE+KDE）最早檢測到異常（第119個點，約59.5小時）；
- 傳統方法中，OCSVM最晚（第141個點），偏度+3σ次之（第171個點）；

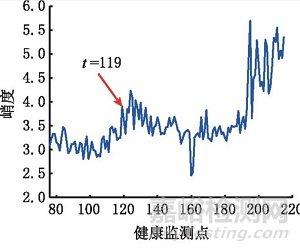

- 驗證：第119個點后，振動信號的峭度值從3.2升至4.8，顯微鏡觀測到滾道表面輕微疲勞點蝕，確認此時已出現早期損傷，證明本文方法的早期檢測能力。
5.3 超參數影響分析
通過控制變量法驗證關鍵超參數對模型性能的影響：
- 隱變量維度：5/10/15時準確率分別為94.8%/95.4%/95.2%，10維最優，模型魯棒性強；
- 學習率：0.0001/0.001/0.01時準確率分別為95.0%/95.4%/92.8%，0.001平衡收斂速度與精度；
- 批量大小：16/32/64/128時準確率分別為95.2%/95.4%/93.2%/91.6%，32時訓練效率與精度最優。
六、研究結論與展望
6.1 研究結論
1. 方法有效性：提出的CNVAE+動態KDE方法無需故障數據，能精準識別滾珠絲杠副的正常、早期、嚴重退化三階段，分類準確率95.4%，異常檢測比傳統方法提前11-26小時；
2. 技術優越性：1DCNN提升時序特征提取效率，CNVAE增強早期退化敏感性，動態KDE減少誤報，三者協同實現“無監督、早期、精準”監測；3. 工程適用性：無需專家經驗與故障數據，閾值自適應設定，可直接應用于數控機床滾珠絲杠副的在線監測，為預測性維護提供依據。
6.2 未來展望
1. 模型優化：當前模型未充分利用振動信號的長時序關聯，后續可融入LSTM與CNVAE結合，提升長周期退化趨勢捕捉能力；
2. 參數自適應：超參數（如窗口長度、隱變量維度）需實驗確定，未來研究自適應參數選擇方法，提升算法部署效率；
3. 多部件推廣：驗證方法在軸承、齒輪等其他機械部件上的適用性，擴大工程應用范圍。
綜上，本文提出的無監督異常監測方法，有效解決了滾珠絲杠副故障數據稀缺、早期退化難檢測的行業痛點，實驗驗證表明其具備高準確率與早期敏感性，為機械核心部件的預測性維護提供了新的技術路徑。
參考文獻：基于卷積變分自編碼器的滾珠絲杠副異常監測，文娟等，計算機集成制造系統 |
