隨著新能源智能網聯技術的發展，汽車設計中不再是常規的12V系統，一方面380V等高壓出現，另一方面在集成電路中1.3V等更低壓出現。同時設計過程中電源芯片不再只使用LDO，Buck和Boost電源的使用增多。從而電源的EMC設計顯得越來越重要，本文將一某電源PCB板為例，分析電源PCB板設計中常見問題，希望拋磚引玉，為各位解決電源模塊的EMC問題提供一些思路。
設計問題：

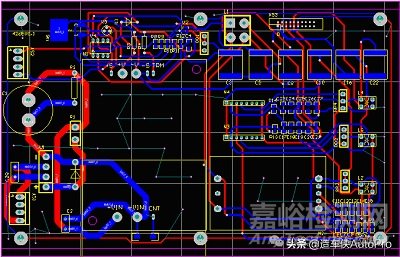

某硬件工程師設計完成的電源板PCB，如下圖所示。本板在進行EMC設計評審時發現存在大量的EMC問題和隱患，需要進行改版，否則將面臨著極大的EMC風險。從這個Layout各位能看出哪些問題呢？不妨在留言中寫出來。

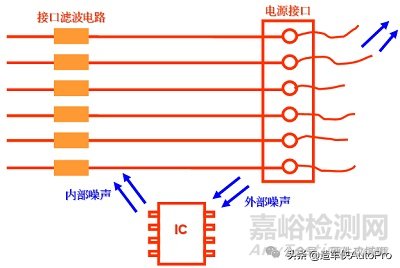

問題一 接口濾波器件離接口太遠
影響：如圖所示，因?yàn)闉V波電路離接口太遠，經過濾波的電源信號可能受到PCB中其他信號的干擾，造成二次污染。另外一方面，外部進來的干擾因?yàn)闆]有經過端口的濾波，可能會直接影響PCB中的其他信號，產生抗干擾問題。

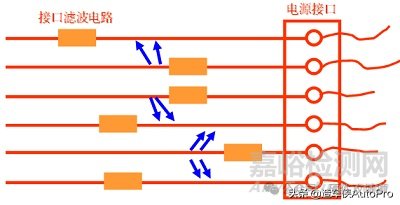

問題二 接口濾波器件未垂直成列布置
影響：如圖所示，因?yàn)榻涌跒V波電路未垂直成列布置，比如第一路的電源已經經過濾波了，到了接口處應該是很干凈的信號了，但是如上圖所示的Layout，很有可能第二路的干擾又耦合到第一路了。

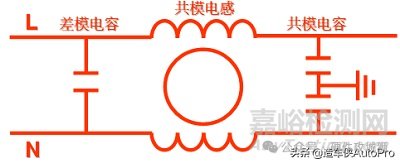

問題三 電源濾波器件未布置在一起
影響：電源濾波是組合拳，不是單靠某一個器件來實現的。為了達到很好的濾波效果，原理圖設計時需要模塊化，Layout設計時也需要模塊化。

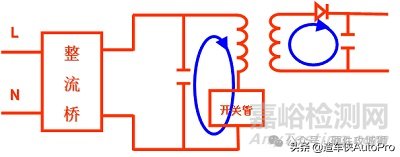

問題四 開關電源輸入輸出回路太大
影響：輻射干擾的產生一般是因?yàn)榛芈诽?，電流無法快速的流回去，而通過輻射發射出去。在電源Layou設計時應盡量減小電源回路，較小對外干擾，同時回路小，也可以減小串?dāng)_的可能性。
設計思路：

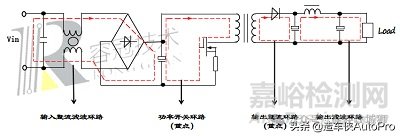

對于開關電源板在PCB布線時，總的思路是控制好輸入整流濾波環路、功率環路、輸出整流環路、輸出濾波環路的回路面積，環路要小，布線要短！
整改設計：

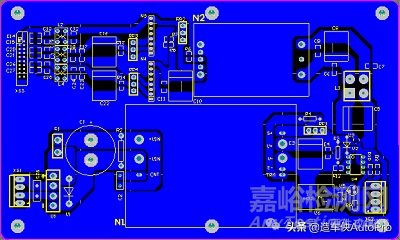

優化后重新設計的PCB如下圖。
EMC Layout設計要點
1.敏感信號遠離大電流信號，特別是頻率信號，且不要平行走線。
2.電流回路走線盡量小。
3.模擬地、功率地需要分開，可以通過過孔或者星型點連在一起。
4.多路IC供電，可以并聯單點接地，減少串?dāng)_。
5.控制回路與功率回路分開。
6.去耦電容需要靠近IC 電源Pin放置。
7.電源做好多階濾波，較小電容靠近芯片Pin。
8.防反、鉗位保護的器件靠近連接器放置。
9.做好高壓地低壓地的隔離設計。
10.注意安規走線的間距。
11.對于高速信號還需要考慮電源阻抗、諧振、直流壓降的影響。
電源是EMC設計中的老大難問題，做好電源EMC設計非一朝一夕之功。
