01案例問題

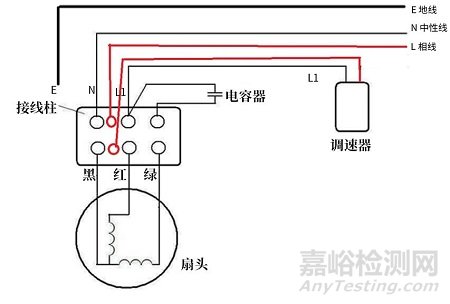

某吊扇調整系統采用分體式設計，其接線方式圖1所示。

圖1  吊扇接線圖

墻上的固定布線相線L接入調速器，調速器輸出固定布線L1至吊扇機頭，固定布線中性線N和地線E直接送至吊扇機頭，未經過調速器。

GB/T 4706.1-2024《家用和類似用途電器的安全 第1部分：通用要求》標準第26.8條款要求“用于連接固定布線的接線端子，包括接地端子，其位置應彼此靠近”。關于該接線是否符合要求，存在以下兩種觀點：

哪一種觀點更合理?

02案例分析

經分析，筆者認為觀點2更合理，理由如下：

1. 標準要求目的分析

GB/T 4706.1-2024標準26.8條款的目的在于“端子彼此靠近，以便于連接保證安全”，如果彼此不靠近，不容易連接，極端情況下可能由于預留的長度不夠，其中一根線連到較遠處時繃得太緊，造成接觸不良，而其他兩根導線過長則可能觸及發熱部件或運動部件，引發安全隱患。

符合26.8條款要求的示例，如圖2所示：

圖2  L、N和接地彼此靠近的端子示例

2. 產品結構特性分析

吊扇系統特殊性：

調速器與吊扇機頭通過固定布線連接（非軟線）

實際安裝中兩者呈獨立單元（墻面安裝調速器+吊裝機頭）

在一定意義上講，整套產品= 吊扇機頭 + 調速器，兩者也可視為是兩個獨立的產品，相互之間仍由墻上的固定布線連接。

3. 工程實踐考量

觀點1過于機械地執行標準字面上的要求。按照觀點1的邏輯，墻上的固定布線L，N和E必須都進入調速器，使得產品連接電網的端子相互靠近，再輸出三根L1,N1和E1固定布線至吊扇機頭，并要求L1、N1和E1端子相互靠近，如圖3所示。這種接法顯然是沒有必要的，且造成資源浪費。

圖3 觀點1認為的接法（紅線為冗余導線）

結論

基于標準目的、產品特性及工程實踐綜合分析，觀點2更具合理性。吊扇系統應視為由調速器與吊扇機頭組成的分體式設備，各部件內部端子鄰近布局即可滿足GB/T 4706.1-2024第26.8條款要求。

03標準條款

GB/T 4706.1-2024《家用和類似用途電器的安全 第1部分：通用要求》標準

26. 8用于連接固定布線的接線端子， 包括接地端子 ，其位置應彼此靠近。

通過視檢檢查其符合性。
