傳統外骨骼或拐杖式輔具往往在“剛性支撐”與“柔性順應”之間顧此失彼，更難以快速同步感知人體意圖、補償浮基擾動并預判跌倒風險，導致患者“想用卻不敢用”的困境長期存在。為此，華中科技大學黃劍教授與武漢理工大學左潔副教授團隊圍繞外肢體機器人（SRL）的通用設計優化、動態控制、人機交互與運動安全監測四大核心難題展開系統攻關，近期在IEEE T-RO、IEEE T-ASE、IEEE-TBME、IEEE-RAL等權威期刊發表系列成果，提出原創性理論框架與技術方案，設計了一種新型的上下肢通用外肢體機器人構型，成功兼顧上肢抓握與下肢行走支撐、坐站位姿轉換等多種功能需求，顯著提升輔助機器人的適應性、安全性與交互自然度。該設計理論為多功能外肢體機器設計與創成提供了全新思路，為卒中康復與老年助殘?zhí)峁┝苏嬲陕涞氐南乱淮悄芑鉀Q方案。
01研究背景
全球每年新增卒中患者逾1200萬，其中約75%遺留不同程度的運動功能障礙，而坐-站轉移、步行等日常動作的穩定性下降又使老年跌倒成為65歲以上人群傷害致死的首因。而外肢體在擴展人體工作空間、增強肢體功能方面展現出巨大潛力，既可為健康人群提供功能增強支持，也可為患病群體提供康復訓練輔助。然而，現有設計方法仍面臨多個關鍵瓶頸：
首先，上下肢通用設計難度大。傳統外肢體系統往往專注于上肢或下肢的單一功能，上肢輔助通常強調靈巧性與柔順性，而下肢輔助則更注重剛性支撐與穩定性，這兩類需求在機構設計和控制策略上存在本質沖突，導致難以實現統一的設計框架。
行走任務中的人機阻抗匹配難以保障。浮基系統在運動過程中受到人體自身動態擾動與外部環境干擾的雙重影響，進而造成交互狀態的不確定性，使得傳統阻抗控制策略難以準確匹配人體運動節奏，限制了系統在自然行走過程中的實用性和穩定性。
由于患側肌電信號微弱且非平穩，傳統固定剛度或簡單肌電映射策略難以實現“恰如所需”的外肢體協同助力；如何構建患者個性化肌電-關節剛度映射關系，并在運動過程中持續動態補償神經-機械延遲，正是本課題組提出sEMG-VSAIC變阻抗控制所必須攻克的瓶頸。
外肢體輔助坐-站的易跌位姿變換過程中穩定性預測與安全防護也面臨挑戰。由于該動作持續時間短且質心軌跡非周期、支撐面不規則，傳統基于步態周期的預測模型難以對這類動作的穩定性以及“即將跌倒”與“可自恢復”的臨界點進行準確判定。
02研究概述
基于功能化導電聚合物的設計，研究團隊設計了功能化聚苯胺基時序黏附水凝膠貼片。它可以實現心臟的同步機械生理監測和電耦合治療，并牢固附著在心臟表面監測心臟的機械運動和電活動。
1. 通用多功能外肢體橢球工作空間優化與多目標協同設計
傳統外肢體機器人目前面臨幾個關鍵挑戰：首先，上下肢功能存在割裂，例如上肢的抓取靈活性與下肢的支撐剛性難以兼顧；其次，在多目標優化過程中，高維不規則帕累托前沿易導致算法陷入局部最優，造成整機質量過大（通常超過7公斤），機器人的工作空間與人體實際運動之間不夠匹配，并引發人機協同過程中的卡頓問題。團隊提出橢球工作空間相似性量化理論與多子群引斥力校正螢火蟲算法（MSCFA），構建四目標優化模型（工作空間匹配度、支撐力、質量、慣性矩）。通過最小體積包圍橢球描述機器人與人體肢體的位置、姿態、形狀及尺寸相似性，計算復雜度較傳統點云方法顯著降低。MSCFA算法引入吸引域與排斥域策略，收斂速度較NSGA-II提升40%，單次迭代時間縮短至634秒。優化后SRL采用模塊化腰部佩戴設計，4自由度串聯機構總質量控制在5.0kg，連桿長度配置為[0.1m, 0.4m, 0.29m, 0.21m]，實現：抓取任務：健康受試者平均成功率提升7.2%，覆蓋自然肢體難以觸及區域；行走支撐：小腿肌肉活動降低12.7%，地面反作用力峰值減少11.3%-18.5%。
(1)構建面向上下肢通用功能的優化設計理論：提出一套可復現人體日常上肢與下肢活動的SRL機器人優化設計理論，并在此基礎上研制出具有通用化功能的樣機系統，實現抓握、行走與坐站轉換等多項任務。

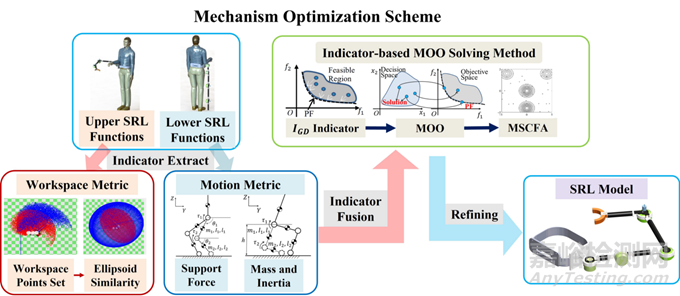

圖1：通用SRL機器人系統架構的框圖概覽（圖片來自原文）
(2)提出量化表達工作空間相似度的橢球幾何量化方法：設計了一種橢球體工作空間表示方法，顯著降低了計算復雜度，并可定量提取工作空間特征。此外，引入橢球相似性度量指標，用于精確描述不同工作空間之間的幾何關系。
(3)構建基于指標驅動的多目標優化模型：提出融合上下肢工作空間相似度評估的多目標優化模型，并設計多子群校正螢火蟲算法（Multi-Subpopulation Correction Firefly Algorithm，MSCFA），實現對高維不規則帕累托前沿的高效、快速求解。

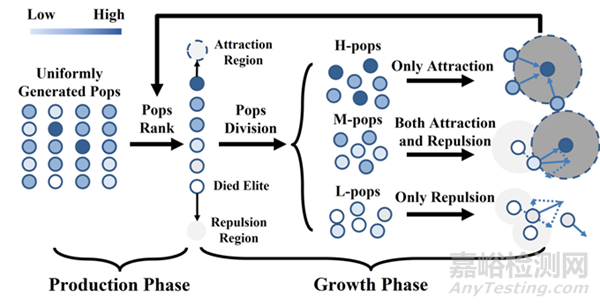

圖2 所提MSCFA的示意圖：每個小圓圈代表算法中的一個單獨螢火蟲。圓圈的顏色越深，表示該螢火蟲的適應度越高。高適應度的個體將生成一個吸引區域，用深色背景圓圈和虛線表示。相反，低適應度的個體將生成一個排斥區域，用淺色背景圓圈表示。（圖片來自原文）
(4)通過仿真與實驗驗證原型系統有效性：所提出的SRL機器人樣機在仿真與實物實驗中均表現出良好性能，能夠穩定完成上肢抓握、下肢輔助行走以及坐到站立等多項功能任務，驗證了設計理論的實際可行性與通用性。

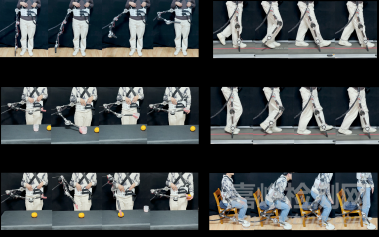

圖3：外肢體輔助下實驗者完成多功能實驗（圖片來自原文）
2. 變阻抗自適應控制：浮動基座外肢體機器人動態抗擾控制
浮動基座外肢體機械腿在步行輔助中面臨地面沖擊、人體運動不確定性等多源擾動，傳統固定阻抗控制易導致人機交互“剛性碰撞”或“支撐不足”，嚴重影響輔助安全性。
團隊提出混合位置/力變阻抗控制（VIC）策略：髖關節采用變阻抗控制以適應動態擾動，膝關節采用位置控制跟蹤步態軌跡。通過實時穩定性保證阻抗參數生成網絡（RSG-IPGN），根據步行階段動態調制阻抗。實驗中，健康受試者穿戴SRL行走時股四頭肌活動減少25.1%，軌跡跟蹤偏差<2°，優于固定阻抗控制（偏差5°）。
(1)構建基于模型的松耦合動力學框架：針對人體軀干運動引起的內部擾動，本研究建立了人體軀干與外肢體（SRL）之間的松耦合動力學模型，并提出融合浮基狀態反饋的混合位置/力控制策略，從而提升內部擾動的觀測與補償能力。

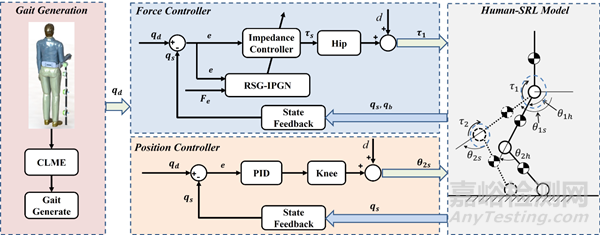

圖4：提出的浮基SRL實時控制系統示意圖（圖片來自原文）
(2)提出狀態相關的可變阻抗控制方法：設計了一種狀態依賴的可變阻抗控制（Variable Impedance Control，VIC）策略，并構建了一個實時阻抗生成網絡，實現了關節阻抗的自適應調節，同時保障控制系統的閉環穩定性。

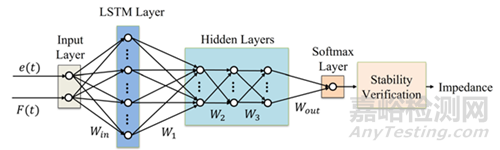

圖5: 可變阻抗生成網絡（圖片來自原文）
3. 肌電驅動人機協調：適應患者自然運動關節發力的變阻抗控制
團隊提出表面肌電信號（sEMG）驅動的變剛度阻抗控制（sEMG-VSAIC）算法：采集健側股外側肌sEMG信號，通過非線性歸一化處理（形狀因子ς）實時估計關節剛度，作為SRL阻抗調整依據；動態調整慣性、阻尼及剛度等控制參數，接觸階段低阻抗吸收沖擊，支撐階段高阻抗提供剛性支撐；通過局部加權投影回歸（LWPR）算法在線優化阻抗參數，校準時間僅需4.3±0.5分鐘。

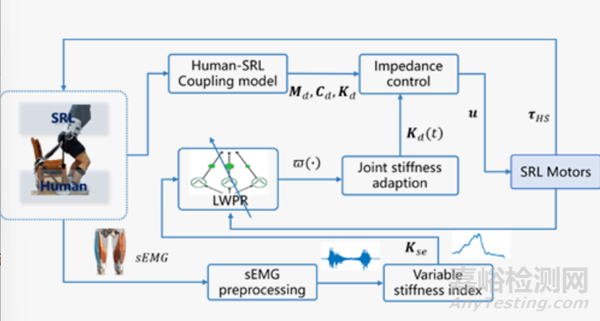

圖6 基于sEMG變剛度補償?shù)腟RL人機協調控制算法整體框圖（圖片來自原文）

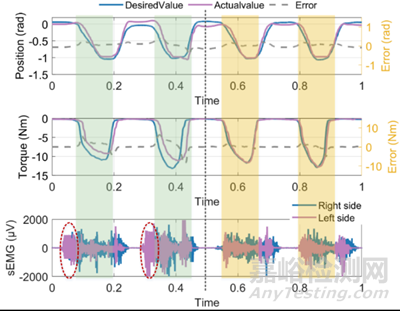

圖7 在無/有變剛度阻抗優化下的SRL輔助性能對比（圖片來自原文）
臨床實驗中，4名偏癱患者STS動作時間縮短39.3%，患側股外側肌活動降低28.1%，人體質心波動范圍縮小16.6%，避免健側代償導致的肌肉萎縮風險。
4. KKT優化動態人體穩定性監測：外肢體輔助下易跌位姿動態預測
坐站轉移是老年人跌倒高發動作，傳統靜態穩定性評估（如質心投影）忽視人體運動的動態特性，導致預警滯后（>100ms），穿戴式機器人難以實時響應。團隊提出基于KKT優化的Zonotope集員濾波（KKT-ZSMF）算法：
(1)人-外肢體動態穩定性建模：通過Zonotope描述人體質心（COM）的穩定狀態集合，融合位置（rx, ry）與速度（vx, vy）約束，覆蓋所有成功站立的最終狀態集合。

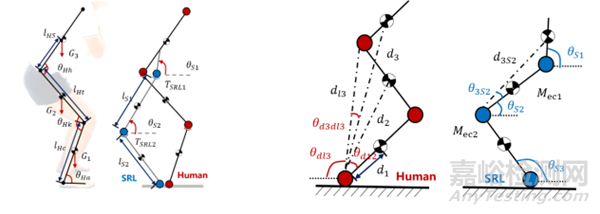

圖8 人-SRL耦合模型示意圖。(a)人機模型幾何示意圖 (b)人和SRL的獨立模型（圖片來自原文）
(2)人體動態穩定區間實時優化：利用KKT條件將Zonotope轉換為Polytope并求解凸包，實時迭代優化穩定區間的邊界，單次迭代時間最長僅為7.91ms。
圖9 面向外肢體防護輔助的易跌位姿失穩動態預測算法框圖（圖片來自原文）
(3)臨床驗證：8名健康受試者跌倒預測準確率達93.49%，較GD-ZSMF提升22.34%；5名老年人實驗顯示，算法對高風險人群（步速<0.6m/s）的穩定狀態識別靈敏度達100%。
5. 健康人與偏癱病人肢體運動輔助實驗驗證（可貼視頻附件）
為驗證所設計外肢體機器人輔助功能的有效性能，在華中科技大學同濟醫學院附屬協和醫院康復科醫生指導下，招募偏癱患者分別進行了輔助抓握、輔助行走、輔助起坐三個功能測試。

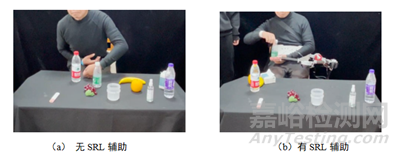

圖10 偏癱患者參與SRL 抓取功能測試（圖片來自原文）

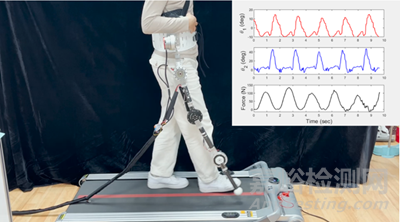

圖11 健康人參與行走輔助任務功能測試（圖片來自原文）

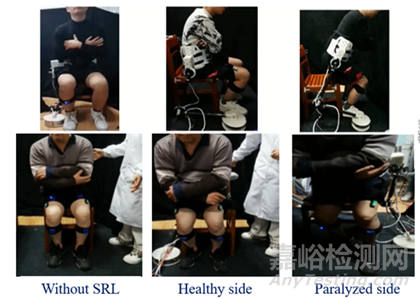

圖12 健康人與偏癱患者參與坐站轉換任務功能測試（圖片來自原文）
03研究意義
本課題組通過結構設計、動態控制、人機協同與安全感知四個方向的協同創新工作，系統性推動外肢體機器人從實驗室原型邁向臨床轉化與日常應用，科研突破與社會價值顯著。團隊首次建立兼顧上下肢功能的SRL設計框架，提出的橢球相似性指標為可穿戴機器人提供通用量化標準，并突破了浮動基座機器人動態穩定性控制難題；另外，基于sEMG 的關節阻抗映射與增量學習的變阻抗控制，實現了偏癱患者主導的快速個性化輔助；而所提出的 KKT-ZSMF動態穩定性預測算法，能為坐-站等短時非周期動作提供低延時實時跌倒預警，從而有效保障外肢體輔助的安全性。相關成果既開創了外肢體機器人相關新理論與新方法，也積極響應了我國卒中康復與老齡化社會助老助殘的迫切需求，輕量化、多功能外肢體構型為未來開展大規模臨床驗證、家庭康復部署及產業化落地奠定了堅實的技術與應用基礎。
參考文獻：
[1] J. Huo, J Huang*, J. Zuo*, B. Yang, Z. Fu, X. Li, Samer Mohammed, “Innovative Design of Multifunctional Supernumerary Robotic Limbs With Ellipsoid Workspace Optimization”, IEEE Transactions on Robotics, vol. 41, pp. 4699-4718, 2025.
[2] J. Huo, Kehan Xu, Chengyao Li, Yu Cao, Jie Zuo, Xinxing Chen*, Jian Huang*, “Variable Impedance Control for Floating-Base Supernumerary Robotic Leg in Walking Assistance,” IEEE Robotics and Automation Letters, vol. 10, no. 9, pp. 8698-8705, 2025.
[3] J. Zuo, J. Huo, X. Xiao, Z. Zhang, J. Huang*, “Human-robot Coordination Control for Sit-to-Stand Assistance in Hemiparetic Patients with Supernumerary Robotic Leg”, IEEE Transactions on Automation Science and Engineering, vol. 22, pp. 16591-16602, 2025.
[4] J. Zuo, B. Yang, X. Xiao, C. Sun, J. Huang*, “Online Monitoring for Human Sit-to-Stand Movement Based on Karush-Kuhn-Tucker Optimized Zonotope Set-Membership Filter,” IEEE Transactions on Biomedical Engineering, vol. 71, no. 3, pp. 758-771, 2024.
