某超超臨界機組在滿負荷試運行168h期間，發現12Cr1MoV鋼低溫再熱器出口集箱管座與連接管焊接接頭處發生開裂，通過宏觀形貌觀察、化學成分分析、力學性能測試以及顯微組織觀察等方法分析了開裂原因。結果表明：12Cr1MoV鋼連接管和管座焊接接頭服役溫度處于再熱裂紋敏感溫度區間，結構應力、焊接強制對口產生的拘束應力以及未熱處理消除的焊接應力的疊加導致再熱裂紋在過寬熱影響區內快速萌生及擴展，最終導致接頭開裂。建議12Cr1MoV鋼連接管和管座采用同管徑同壁厚連接方式，嚴禁焊接過程強力對口，采用低焊接熱輸入，實施焊后熱處理，以降低再熱裂紋產生的敏感性。
01研究背景
某電廠660MW機組采用上海鍋爐廠設計的超超臨界、一次再熱、平衡通風、固態排渣、全懸吊結構的Π型 直 流 鍋 爐。鍋爐出口設計壓力為29.4MPa，最大連續蒸發量為2060t·h−1。低溫再熱器出口設計溫度/壓力為533℃/6.17MPa，高溫再熱器出口設計溫度/壓力為623℃/6.06MPa。在機組168h滿負荷試運行期間，鍋爐熱罩殼頂部發生泄漏報警。停機檢查發現12Cr1MoV鋼低溫再熱器出口集箱管座與連接管焊接接頭處發生大面積開裂。管座和連接管規格分別為?70.5mm×7.2mm，?63.5mm×4mm，二者采用鎢極氬弧焊進行連接，焊 接 材 料為TIG-R31焊絲，未進行焊后熱處理。12Cr1MoV鋼具有良好的焊接性能，但較大的碳當量使得其淬硬傾向較大，焊接及焊后熱處理控制不當極易形成淬硬組織，產生的較大內應力會顯著增加冷裂紋敏感性，導致冷裂紋產生；同時12Cr1MoV鋼對再熱裂紋敏感，預熱溫度、熱輸入等焊接工藝參數及焊后熱處理溫度選用不當會加劇再熱裂紋敏感性，尤其是當制備的焊縫強度遠大于12Cr1MoV鋼本身強度時，極易導致再熱裂紋的產生。自12Cr1MoV鋼在燃煤發電領域廣泛應用以來，其焊接接頭泄漏問題頻發且多數泄漏與再熱裂紋相關，大多失效都發生在長周期服役后，早期失效比較罕見。作者對該電廠僅運行168h就失效的12Cr1MoV鋼低溫再熱器集箱管座與連接管焊接接頭的開裂原因進行分析，并提出預防措施，以消除設備隱患進而提高機組安全運行水平。
02研究亮點
1 理化檢驗及結果
本章節重點包括：
1. 宏觀檢驗：開裂位于焊接接頭熔合線處，外壁裂紋長度（3/4周長）大于內壁（1/2周長），根部存在成形不良、凸出及咬邊。
2. 化學成分：管座與連接管母材成分符合GB/T 5310—2023對12Cr1MoV鋼的要求。
3. 硬度測試： - 焊縫硬度（325.3HB）超標（標準≤270 HBW），未進行焊后熱處理； - 熱影響區硬度最低（140~150 HV），為薄弱區。
4. 拉伸性能： - 室溫及550℃下焊接接頭強度均顯著高于母材，但斷后伸長率較低； - 母材性能符合標準。
5. 顯微分析： - 裂紋由外壁沿晶擴展，斷面氧化嚴重； - 熱影響區寬度（3.45~3.82mm）及根部間隙（5.44mm）超標； - 母材為正常鐵素體+珠光體，焊縫為粒狀貝氏體。 （注：部分?jǐn)?shù)據及標準引用已簡化，保留核心結論。）
失效焊接接頭完全開裂區的斷面形貌

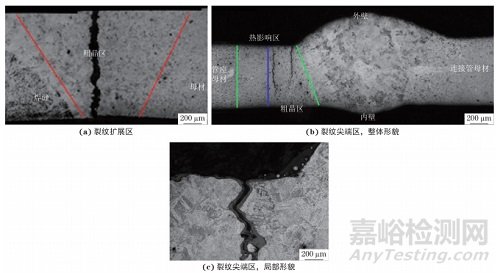

失效焊接接頭裂紋擴展區和裂紋尖端區的裂紋截面形貌
2 開裂原因分析
本章節重點分析了12Cr1MoV鋼焊接接頭開裂的原因，主要包括以下幾點：
1. 焊縫質量差：焊接接頭內壁存在根部凸出和咬邊，成形質量不符合標準，與焊接工藝執行不當有關。
2. 再熱裂紋特征：裂紋起源于外壁熱影響區粗晶區，沿晶界擴展，是12Cr1MoV鋼典型的再熱裂紋。
3. 應力集中：接頭為變徑管，受力復雜，焊接錯口和間隙過大導致拘束應力增大，加劇應力集中。
4. 焊接工藝問題：焊接電流和熱輸入過大，導致熱影響區過寬、奧氏體晶粒粗大，降低晶界韌性。
5. 熱處理不足：焊前預熱不充分（僅150℃預熱1分鐘）且未進行焊后熱處理，導致殘余應力高，熱影響區塑性變形能力差。
6. 服役溫度敏感：533℃的服役溫度處于12Cr1MoV鋼再熱裂紋敏感區間。 綜上，焊接質量差、應力集中、工藝不當及熱處理不足等因素共同導致再熱裂紋萌生并快速擴展，最終引發接頭開裂。
03研究結論
（1）低溫再熱器出口2Cr1MoV鋼集箱管座與連接管焊接接頭的早期開裂與母材無相關性。焊接接頭的服役溫度處于再熱裂紋敏感溫度區間，結構應力、焊接強制對口產生的拘束應力以及未熱處理消除的焊接應力的疊加作用導致再熱裂紋在過寬熱影響區內快速萌生及擴展，最終導致接頭開裂。
（2）建議優化低溫再熱器出口焊接接頭結構，采用同管徑同壁厚連接方式；在焊接過程中采用小電流和熱輸入，降低熱影響區寬度；嚴禁強力對口，降低焊接接頭拘束應力；焊前預熱溫度選擇200℃，預熱時間不短于3min；焊后進行熱處理，降低焊縫硬度、強度和焊接應力，提高熱影響區韌性，改善焊縫與熱影響區的強韌性匹配。
